一种便于葡萄包装的采摘剪刀的制作方法

本实用新型涉及葡萄采摘设备技术领域，具体的说，是指一种便于葡萄包装的采摘剪刀。

背景技术：

葡萄是夏季水果中含复合铁元素最多的水果，是贫血病患者的营养食品。同时，葡萄中的维生素含量也很高，据研究所得，每100克葡萄含有50国际单位维生素A，100国际单位维生素C，10国际单位维生素B2，吃葡萄有助于增强体质，提高抵抗疾病的免疫力；在采摘葡萄的季节，采摘葡萄是一项劳累的工作，如果有一件得心应手的采摘工具将会十分方便。现有的采摘工具的剪刀往往平行于剪刀手柄，实际操作过程中不容易对葡萄进行采摘，并且在剪刀的下面设置网框，网框仅能够防止葡萄的掉落，而不能被充分的利用。再者，葡萄表面的白霜，又称果粉，果粉对人体是无害的，这层果粉对水果具有保护作用，可以减少葡萄水分蒸发，从而防止果实采摘后快速失水皱缩。果粉不溶于水，可以避免葡萄表面形成湿润的环境，从而减少致病菌的侵染，如果不对葡萄及时进行包装，将会破坏果粉层，导致葡萄营养价值的流失。

另外，在葡萄采摘过程中，为了不使葡萄受到损伤，大都采用传统的人工采收，作业人员一手拿住需采收的葡萄，另一手拿剪刀把葡萄柄剪下，然后小心地把采收下来的葡萄放入筐中，以防止葡萄的损坏。这种采摘方式容易使作业人员劳累。

因此提供一种使葡萄采摘方便，并且能够将采摘的葡萄直接包装的葡萄采摘剪刀，是本技术领域的技术人员所要解决的技术问题。

技术实现要素：

本实用新型的目的在于提供一种便于葡萄包装的采摘剪刀，以解决现有技术中的葡萄采摘剪刀使用不方便，并且采摘后的葡萄不能及时包装的问题，本实用新型通过下述技术方案实现：

一种便于葡萄包装的采摘剪刀，整体结构为剪刀式结构，包括相互铰接的a剪刀部与b剪刀部，所述a剪刀部与b剪刀部的端部均设有刀片，且刀片与a剪刀部、b剪刀部所在平面垂直，在a剪刀部与b剪刀部的铰接处设有包装袋支撑架，包装袋支撑架上可拆卸连接有压环，在包装袋支撑架与压环之间安装有自粘式包装袋，所述b剪刀部的尾部连接有充气装置，且充气装置上设有充气管，充气管伸入自粘式包装袋的内部。

使用时，种植人员首先将自粘式包装袋安装在包装袋支撑架上，并用压环压在包装袋支撑架上以固定自粘式包装袋，当种植人员对葡萄进行采摘时，葡萄落入自粘式包装袋中，拆下自粘式包装袋，再通过充气装置向其中灌入气体，将自粘式包装袋密封好，即可解决采摘的葡萄及时包装的问题。在种植人员需要采摘比较高的葡萄时，由于葡萄的柄是竖直方向的，刀片与a剪刀部、b剪刀部所在平面垂直，使种植人员高举采摘剪刀时，能够方便的剪断葡萄的柄，从而使本实用新型的使用更方便。

进一步的，所述a剪刀部与b剪刀部之间设有复位弹簧，在种植人员需要对下一个葡萄进行采摘时，复位弹簧能够使a剪刀部与b剪刀部自动复位，从而进一步方便本实用新型的使用。

进一步的，所述充气装置的侧壁上设有限位环，所述b剪刀部的尾部设有与限位环适配的卡环，充气装置通过限位环与卡环的配合安装在b剪刀部上。充气装置插接在b剪刀部的卡环里，便于充气装置的安装与固定。

进一步的，所述b剪刀部的刀片下方设有包装袋安装轴，并且在包装袋安装轴上安装有包装袋卷筒。在包装完一个葡萄后，种植人员可以方便的从包装袋卷筒上拿取自粘式包装袋来安装在包装袋支撑架上。

进一步的，所述a剪刀部的尾部安装有防滑套，以防止葡萄采摘剪刀从手上滑落，所述防滑套还可以替换为海绵保护套，以提高本实用新型使用的舒适度。

本实用新型与现有技术相比，具有以下优点及有益效果：

(1)本实用新型在采摘葡萄后，包装袋支撑架上的自粘式包装袋能够起到防止葡萄掉落的作用，并且通过充气装置向自粘式包装袋中灌入气体，再将自粘式包装袋密封好，还能够将采摘的葡萄及时包装；

(2)本实用新型在种植人员需要采摘比较高的葡萄时，由于葡萄的柄是竖直方向的，刀片与a剪刀部、b剪刀部所在平面垂直，使种植人员高举采摘剪刀时，能够方便的剪断葡萄的柄，从而使本实用新型的使用更方便；

(3)本实用新型的复位弹簧能够使a剪刀部与b剪刀部自动复位；

(4)本实用新型的充气装置能够方便的安装固定在b剪刀部上；

(5)本实用新型包装袋安装轴上安装的包装袋卷筒，能够使种植人员方便的拿取自粘式包装袋来安装在包装袋支撑架上；

(6)本实用新型a剪刀部尾部的防滑套，能够防止葡萄采摘剪刀从手上滑落。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其他特征、目的和优点将会变得更为明显：

图1为本实用新型的结构示意图；

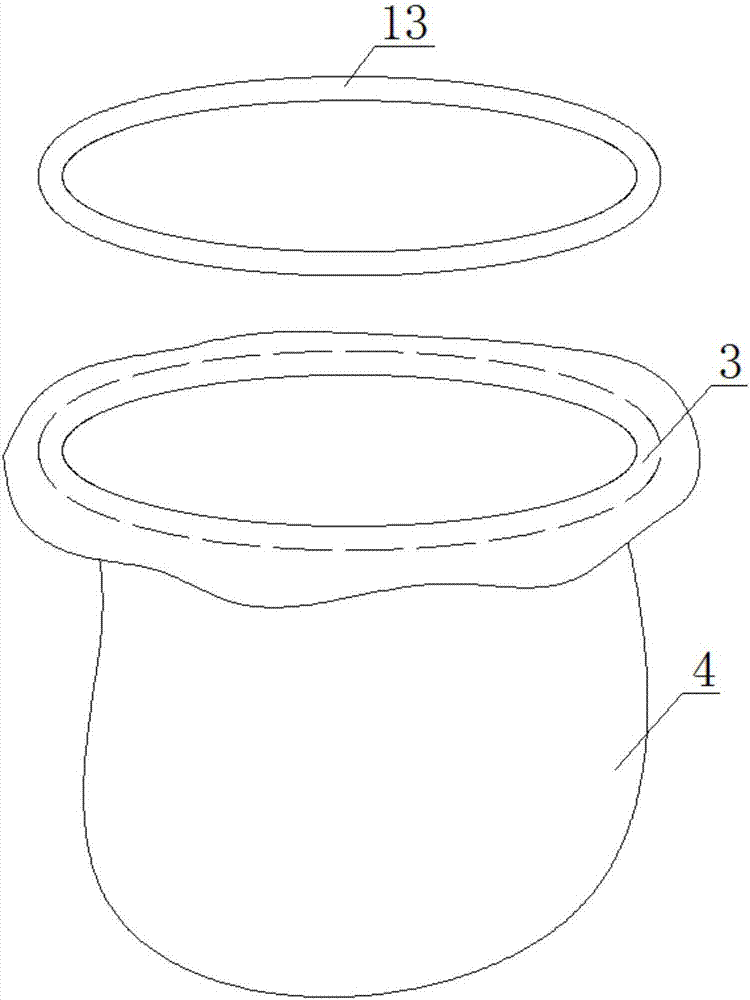

图2为包装袋支撑架与压环的分解结构示意图；

其中：1—a剪刀部，2—b剪刀部，3—包装袋支撑架，4—自粘式包装袋，5—包装袋安装轴，6—充气装置，7—限位环，8—卡环，9—防滑套，10—充气管，11—复位弹簧，12—包装袋卷筒，13—压环，14—刀片。

具体实施方式

下面结合实施例对本实用新型作进一步地详细说明，但本实用新型的实施方式不限于此。

实施例1：

一种便于葡萄包装的采摘剪刀，如图1、图2所示，整体结构为剪刀式结构，包括相互铰接的a剪刀部1与b剪刀部2，所述a剪刀部1与b剪刀部2的端部均设有刀片14，且刀片14与a剪刀部1、b剪刀部2所在平面垂直，所述铰接点设置于靠近刀片14的位置，以便于种植人员使用本实用新型时更省力。在a剪刀部1与b剪刀部2的铰接处设有包装袋支撑架3，包装袋支撑架3上可拆卸连接有压环13，并且在包装袋支撑架3与压环13之间安装有自粘式包装袋4，装袋支撑架3设置于采摘剪刀的铰接处，有利于种植人员剪断葡萄的柄后，葡萄能过准确的落入自粘式包装袋4中。

如图1、图2所示，所述b剪刀部2的尾部连接有充气装置6，在充气装置6的侧壁上设有限位环7，在b剪刀部2的尾部设有与限位环7适配的卡环8，充气装置6穿过卡环8并通过限位环7与卡环8的卡接安装在b剪刀部2上，所述充气装置6顶部设有充气管10，并且充气管10伸入自粘式包装袋4的内部。

所述自粘式包装袋4不仅能够起到防止葡萄掉落的作用，并且通过充气装置向自粘式包装袋中灌入气体，再将自粘式包装袋密封好，还能够将采摘的葡萄及时包装，由于自粘式包装袋4中充满气体，在葡萄运输过程中，还能够防止葡萄之间的相互碰撞而引起葡萄的损坏，保证了葡萄运输过程的完整性。

实施例2：

本实施例在上述实施例的基础上做进一步优化，如图1、图2所示，所述a剪刀部1与b剪刀部2之间设有复位弹簧11，在种植人员需要对下一个葡萄进行采摘时，复位弹簧11能够使a剪刀部1与b剪刀部2自动复位，从而进一步方便本实用新型的使用。

实施例3：

本实施例在上述实施例的基础上做进一步优化，如图1、图2所示，所述b剪刀部2的刀片14下方设有包装袋安装轴5，并且在包装袋安装轴5上安装有包装袋卷筒12。在包装完一个葡萄后，种植人员可以方便的从包装袋卷筒12上拿取自粘式包装袋4来安装在包装袋支撑架3上。

实施例4：

本实施例在上述实施例的基础上做进一步优化，如图1、图2所示，所述a剪刀部1的尾部安装有防滑套9，以防止葡萄采摘剪刀从手上滑落，所述防滑套9还可以替换为海绵保护套，以提高本实用新型使用的舒适度。

尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解为：在不脱离本实用新型的原理和宗旨下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
