一种旋耕机旋耕刀轴总成的制作方法

本实用新型涉及农机配件领域，具体涉及一种旋耕机旋耕刀轴总成。

背景技术：

随着农业机械化程度的提高，旋耕机广泛用于农业耕整地领域，从根本上解放了农民的双手，提高了作业效率，降低了劳动成本。但是目前国内旋耕机的旋耕刀轴总成，旋耕刀安装在旋耕刀座上，旋耕刀座按照一定的排列方式安装在旋耕刀轴上，其安装排列方式在机组作业时，机组功耗大，平稳性能、碎土性能均较差，地面平整速度慢，且无预开沟功能。科研单位与企业的技术人员在不断地探索、研究，希望研制出一种性能优越的旋耕机，以克服上述缺陷，虽然在技术上取得了一些进步，但在实际运用中仍然存在着尚未克服的技术难题。

技术实现要素：

为了解决现有技术中存在的问题，本实用新型提供了一种旋耕机旋耕刀轴总成。

本实用新型解决上述问题的技术方案为：一种旋耕机旋耕刀轴总成，包括转轴以及设置在转轴上的若干第一旋耕刀组和若干第二旋耕刀组，所述第一旋耕刀组和第二旋耕刀组间隔设置，所述转轴的两端均设有轴承座；

所述第一旋耕刀组包括第一刀轴以及等距设置在第一刀轴上的弧形板，所述弧形板设有4个，所述4个弧形板围绕第一刀轴成环形阵列排布，两相邻的弧形板之间设有一连接杆，所述连接杆一端设置一弧形板的内壁上，另一端设置在另一弧形板的外壁上；每个弧形板上均设有若干第一旋耕刀，所述第一旋耕刀等距设有3-5个，所述第一旋耕刀包括根部以及刀身，所述刀身整体为弯弧形，刀身整体的刀背的弧度大于刀刃的弧度，刀身的刀刃上设有耐磨合金层，所述刀身上设有若干加强筋，所述加强筋设有3-5个，所述刀身外端设有刀尖，所述刀尖为耐磨合金层；所述第一旋耕刀通过根部可拆卸的设置在弧形板上，所述第一旋耕刀根部两侧分别设有第一安装板和第二安装板，所述第一安装板、第二安装板和第一旋耕刀根部通过若干螺栓和螺母相连，所述第一安装板、第二安装板和第一旋耕刀根部对应设有供螺栓穿过的小孔，所述第一连接板和第二连接板均设置在弧形板内壁上；

所述第二旋耕刀组包括第二刀轴以及设置在第二刀轴上刀座，所述刀座上安装有若干左旋耕刀和右旋耕刀。

本实用新型具有有益效果：

本实用新型转轴的旋转方向与行走方向一致，转轴设有第一旋耕刀组和第二旋耕刀组，第一旋耕刀组和第二旋耕刀组间隔设置，使其能够达到旋耕与预开沟的功能，其结构简单、节约能源，降低成本，提高效率；第一旋耕刀组工作时平稳性好，容易操作控制，增大了第一旋耕刀与地面的接触面积，弧形板具有平整作用，对耕完之后的土地进行平整，第一旋耕刀上的加强筋增强了第一旋耕刀的抗冲击性能，在易磨损的刀身的刀刃和刀尖位置设置耐磨合金层，而不是在整个刀体上设置合金层，是在低成本的基础上延长了第一旋耕刀的使用寿命，第一旋耕刀与弧形板之间可拆卸，可以根据使用情况更换，节约使用成本；第二旋耕刀组有效防止缠草现象。

附图说明

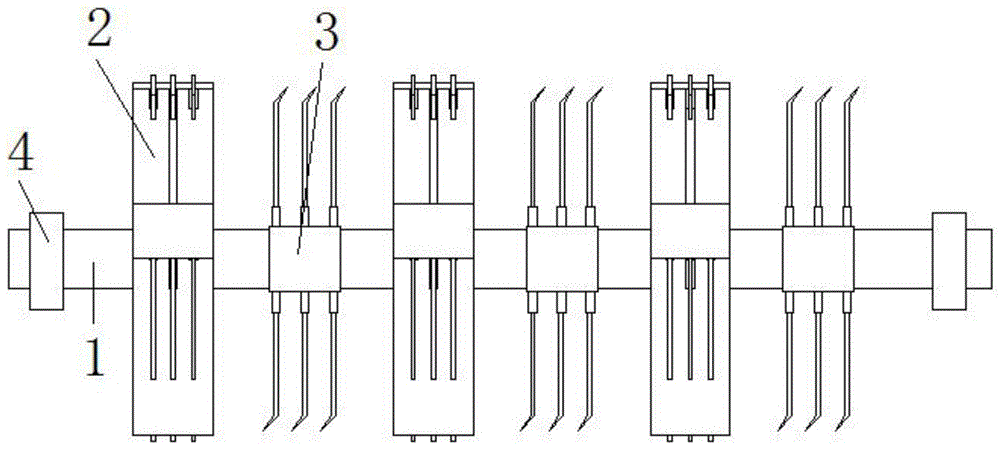

图1为本实用新型的结构示意图；

图2为第一旋耕刀组的结构示意图；

图3为第一旋耕刀的结构示意图；

图4为第二旋耕刀组的结构示意图；

图中：1-转轴，2-第一旋耕刀组，3-第二旋耕刀组，4-轴承座，5-第二刀轴，6-刀座，7-左旋耕刀，8-右旋耕刀，101-第一刀轴，102-弧形板，103-连接杆，104-第一旋耕刀，105-根部，106-刀身，107-耐磨合金层，108-加强筋，109-刀尖，110-第一安装板，111-第二安装板。

具体实施方式

下面结合附图及具体实施方式对本实用新型作进一步的说明。

如图所示，一种旋耕机旋耕刀轴总成，包括转轴以及设置在转轴上的若干第一旋耕刀组和若干第二旋耕刀组，所述第一旋耕刀组和第二旋耕刀组间隔设置，所述转轴的两端均设有轴承座；

所述第一旋耕刀组包括第一刀轴以及等距设置在第一刀轴上的弧形板，所述弧形板设有4个，所述4个弧形板围绕第一刀轴成环形阵列排布，两相邻的弧形板之间设有一连接杆，所述连接杆一端设置一弧形板的内壁上，另一端设置在另一弧形板的外壁上；每个弧形板上均设有若干第一旋耕刀，所述第一旋耕刀等距设有3-5个，所述第一旋耕刀包括根部以及刀身，所述刀身整体为弯弧形，刀身整体的刀背的弧度大于刀刃的弧度，刀身的刀刃上设有耐磨合金层，所述刀身上设有若干加强筋，所述加强筋设有3-5个，所述刀身外端设有刀尖，所述刀尖为耐磨合金层；所述第一旋耕刀通过根部可拆卸的设置在弧形板上，所述第一旋耕刀根部两侧分别设有第一安装板和第二安装板，所述第一安装板、第二安装板和第一旋耕刀根部通过若干螺栓和螺母相连，所述第一安装板、第二安装板和第一旋耕刀根部对应设有供螺栓穿过的小孔，所述第一连接板和第二连接板均设置在弧形板内壁上；

所述第二旋耕刀组包括第二刀轴以及设置在第二刀轴上刀座，所述刀座上安装有若干左旋耕刀和右旋耕刀。

使用时，转轴的旋转方向与行走方向一致，转轴设有第一旋耕刀组和第二旋耕刀组，第一旋耕刀组和第二旋耕刀组间隔设置，使其能够达到旋耕与预开沟的功能，其结构简单、节约能源，降低成本，提高效率；第一旋耕刀组工作时平稳性好，容易操作控制，增大了第一旋耕刀与地面的接触面积，弧形板具有平整作用，对耕完之后的土地进行平整，第一旋耕刀上的加强筋增强了第一旋耕刀的抗冲击性能，在易磨损的刀身的刀刃和刀尖位置设置耐磨合金层，而不是在整个刀体上设置合金层，是在低成本的基础上延长了第一旋耕刀的使用寿命，第一旋耕刀与弧形板之间可拆卸，可以根据使用情况更换，节约使用成本；第二旋耕刀组有效防止缠草现象。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。

技术特征：

1.一种旋耕机旋耕刀轴总成，其特征在于，包括转轴以及设置在转轴上的若干第一旋耕刀组和若干第二旋耕刀组，所述第一旋耕刀组和第二旋耕刀组间隔设置，所述转轴的两端均设有轴承座；

所述第一旋耕刀组包括第一刀轴以及等距设置在第一刀轴上的弧形板，所述弧形板设有4个，所述4个弧形板围绕第一刀轴成环形阵列排布，两相邻的弧形板之间设有一连接杆，所述连接杆一端设置一弧形板的内壁上，另一端设置在另一弧形板的外壁上；每个弧形板上均设有若干第一旋耕刀，所述第一旋耕刀等距设有3-5个；所述第一旋耕刀通过根部可拆卸的设置在弧形板上，所述第一旋耕刀根部两侧分别设有第一安装板和第二安装板，所述第一安装板、第二安装板和第一旋耕刀根部通过若干螺栓和螺母相连，所述第一安装板、第二安装板和第一旋耕刀根部对应设有供螺栓穿过的小孔，所述第一连接板和第二连接板均设置在弧形板内壁上；

所述第二旋耕刀组包括第二刀轴以及设置在第二刀轴上刀座，所述刀座上安装有若干左旋耕刀和右旋耕刀。

2.如权利要求1所述的一种旋耕机旋耕刀轴总成，其特征在于，所述第一旋耕刀包括根部以及刀身，所述刀身整体为弯弧形，刀身整体的刀背的弧度大于刀刃的弧度，刀身的刀刃上设有耐磨合金层，所述刀身上设有若干加强筋，所述刀身外端设有刀尖，所述刀尖为耐磨合金层。

3.如权利要求2所述的一种旋耕机旋耕刀轴总成，其特征在于，所述加强筋设有3-5个。

技术总结
本实用新型提供了一种旋耕机旋耕刀轴总成，包括转轴以及设置在转轴上的若干第一旋耕刀组和若干第二旋耕刀组，所述第一旋耕刀组和第二旋耕刀组间隔设置，所述转轴的两端均设有轴承座；所述第一旋耕刀组包括第一刀轴以及等距设置在第一刀轴上的弧形板，每个弧形板上均设有若干第一旋耕刀，所述第二旋耕刀组包括第二刀轴以及设置在第二刀轴上刀座，所述刀座上安装有若干左旋耕刀和右旋耕刀；本实用新型转轴的旋转方向与行走方向一致，转轴设有第一旋耕刀组和第二旋耕刀组，第一旋耕刀组和第二旋耕刀组间隔设置，使其能够达到旋耕与预开沟的功能，其结构简单、节约能源，降低成本，提高效率。
