一种边坡改良用的植草覆绿装置的制作方法

1.本实用新型涉及环境保护技术领域，尤其涉及一种边坡改良用的植草覆绿装置。


背景技术：

2.岩石边坡容易造成生态环境问题，例如水土流失、滑坡、泥石流、等区域大的还会有具有恶劣天气的等后果；
3.为了解决岩石边坡存在的问题，现有技术中通过使用喷播机对边坡进行植草覆绿，其中需要在喷播机内添加植被种子、土壤、肥料、有机质、秸秆、中药渣、以及添加剂等；
4.但是上述不同组分，不仅粒径不同，其物化性质也存在较大差别，在一起混合，不容易混合均匀，从而导致喷播后，植被长势和分布不均匀，从而导致固土保水能力受限。


技术实现要素：

5.本实用新型的目的是提供一种边坡改良用的植草覆绿装置，解决常规喷播机中存在的问题。
6.为解决上述技术问题，本实用新型采用如下技术方案：
7.本实用新型提供了一种边坡改良用的植草覆绿装置，包括喷播机本体、设置在所述喷播机本体顶部并为其供料的预混箱、连通所述预混箱内部的粉碎箱、设置于所述粉碎箱与所述预混箱之间的筛分框；
8.其中在所述预混箱的顶部开设有预混进料斗，在所述预混箱内部设置有搅拌器，并且所述预混箱的底部通过预留槽口连通所述喷播机本体的内部；
9.所述粉碎箱的顶部设置有土壤进料斗，在所述粉碎箱内设置有用于对土壤进行粉碎的旋耕刀辊，其中所述粉碎箱的底部开设有连通所述预混箱内部的密封开口；
10.其中所述筛分框设置在所述旋耕刀辊的下方；在所述粉碎箱的侧壁上设置有用于所述筛分框水平往复运动的滑槽；其中所述筛分框的往复运动方向垂直于所述旋耕刀辊的转轴延伸方向；
11.在所述筛分框的外侧设置有振动电机，所述振动电机通过曲柄连杆机构带动所述筛分框在所述滑槽水平往复运动，从而对所述粉碎箱内的土壤进行过滤筛分。
12.本实施例中，进一步地优化，所述预混箱内的搅拌器和所述粉碎箱内的旋耕刀辊分别通过驱动电机传动驱动。
13.本实施例中，再进一步地优化，在所述喷播机本体的底部设置有沉淀导料绞龙，其中所述沉淀导料绞龙的出料口设置有排料阀。
14.本实施例中，再进一步地优化，所述筛分框包括可适配于所述滑槽尺寸的矩形框体和安装在该矩形框体内金属筛网，所述金属筛网的网孔为 3*3cm—5*5cm。
15.本实施例中，再进一步地优化，所述曲柄连杆机构包括安装在所述振动电机转轴上的偏心轮、用于连接所述偏心轮与所述筛分框的连杆。
16.与现有技术相比，本实用新型的有益技术效果：本申请中通过在喷播机本体上安
装预混箱和粉碎箱，通过粉碎箱将土壤颗粒破碎后再导入预混箱，在预混箱中添加各种所需材料，进行充分混合均匀后，再导入喷播机本体内，从而便于提高喷薄时物料的均匀程度，便于边坡制备覆盖更为均匀，利用边坡保水固土。
附图说明
17.下面结合附图说明对本实用新型作进一步说明。

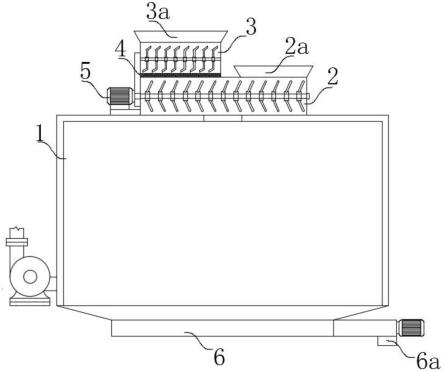

18.图1为本实用新型边坡改良用的植草覆绿装置的主体示意图；
19.图2为本实用新型边坡改良用的植草覆绿装置中筛分框调节示意图。
20.附图标记说明：
21.1、喷播机本体；2、预混箱；2a、预混进料斗；3、粉碎箱；3a、土壤进料斗；3b、滑槽；4、筛分框；5、驱动电机；6、沉淀导料绞龙；6a、排料阀；7、振动电机；8、曲柄连杆机构。
具体实施方式
22.如图1-2所示，本实施例中公开了一种边坡改良用的植草覆绿装置，包括喷播机本体1、安装在所述喷播机本体1顶部并为其供料的预混箱2、连通所述预混箱2内部的粉碎箱3、安装于所述粉碎箱3与所述预混箱2之间的筛分框4；
23.本实施例中，通过所述粉碎箱3对需要进行添加土壤进行粉碎，防止大颗粒土壤进入喷播机本体1，影响喷灌；
24.本实施例中，所述粉碎箱3的顶部安装有土壤进料斗3a，在所述粉碎箱3 内安装有用于对土壤进行粉碎的旋耕刀辊，其中所述粉碎箱3的底部开设有连通所述预混箱2内部的密封开口，其中所述旋耕刀辊与筛分框4之间存在间隙，防止其底部被剐蹭到；
25.本实施例中，通过所述预混箱2对所需材料进行预混搅拌，防止直接投放入所述喷播机本体1内后，混料不均匀，导致覆绿的不均匀；
26.其中在所述预混箱2的顶部开设有预混进料斗2a，在所述预混箱2内部安装有搅拌器，并且所述预混箱2的底部通过预留槽口连通所述喷播机本体1的内部；
27.其中所述预混箱2内的搅拌器和所述粉碎箱3内的旋耕刀辊分别通过驱动电机5传动驱动；具体地可以将搅拌器延伸出所述预混箱2外部的转轴上安装齿轮，在所述旋耕刀辊延伸出所述粉碎箱3外壁的转轴也同样安装齿轮，利用所述驱动电机5并通过链条驱动所述搅拌器和旋耕刀辊进行转动搅拌，本实施例中，为了提高驱动扭矩力，还可以单独设计电机或其他驱动机构分别带动所述搅拌器和旋耕刀辊；
28.其中所述搅拌器可以为混料绞龙或转轴上带有搅拌叶片的机构。
29.本实施例中，利用所述筛分框4对所述粉碎箱3内经过粉碎土壤进行再次粉碎，防止碎石等杂质落入预混箱2内；
30.其中所述筛分框4安装在所述旋耕刀辊的下方；在所述粉碎箱3的侧壁上安装有用于所述筛分框4水平往复运动的滑槽3b；其中所述筛分框4的往复运动方向垂直于所述旋耕刀辊的转轴延伸方向；
31.在所述筛分框4的外侧安装有振动电机7，所述振动电机7通过曲柄连杆机构8带动所述筛分框4在所述滑槽3b水平往复运动，从而对所述粉碎箱3内的土壤进行过滤筛分；
32.其中所述筛分框4包括可适配于所述滑槽3b尺寸的矩形框体和安装在该矩形框体
内金属筛网，所述金属筛网的网孔为3*3cm—5*5cm，其中这一尺寸的设计便于提高筛分效率，同时避免过大颗粒物通过并落入预混箱2内；
33.所述曲柄连杆机构8包括安装在所述振动电机7转轴上的偏心轮、用于连接所述偏心轮与所述筛分框4的连杆。
34.本实施例中，通过所述沉淀导料绞龙6将所述喷播机本体1底部沉淀的石头或重金属等密度较大物质导出，同时也便于对所述喷播机本体1内部进行清洗排污水；
35.本实施例中，所述沉淀导料绞龙6的进料口具体连通所述喷播机本体1内的浆液混料区域底部；其中所述沉淀导料绞龙6的出料口安装有排料阀6a，通过所述排料阀6a达到密封作用。
36.在本发明创造的描述中，需要理解的是，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
37.以上实施例仅是对本发明创造的优选方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案做出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
