一种经鼻气管插管固定器的制作方法

本实用新型涉及截止阀技术领域，具体的说是一种经鼻气管插管固定器。

背景技术：

气管插管适用于需要进行气道管理的患者，它能够为治疗呼吸骤停、气道阻塞、缺氧或通气不足等提供良好条件。目前用于固定气管插管的方法通常是在确定插管成功后，将牙垫置入患者的上下门齿之间，用胶布将气管插管与牙垫并排捆绑固定，最后用胶布将气管插管固定在患者的面颊部，这种导管固定方法存在下述缺点：胶布粘性易减弱或丧失，以致连接不牢固，导管易松脱、错位；导管位置固定后不便于根据需要调节其插入深度；不便于医护人员清理病人口腔中的痰液；采用胶布粘贴会使一些病人出现皮肤过敏。

并且，气管与吸痰管在整理时往往容易缠绕，有时在护理当种不注意造成弯折，造成气管输气量减少，吸痰管阻塞，造成不必要的医疗事故。

技术实现要素：

为了弥补以上不足，本实用新型提供了一种经鼻气管插管固定器，以解决上述背景技术中的问题。

本实用新型的技术方案是：

一种经鼻气管插管固定器，包括固定架、气管与吸痰管，还包括固定卡扣包括固定环、调节螺母与挤压块，所述固定环一侧设有连接孔，所述调节螺母与连接孔螺纹连接并可活动延伸入所述固定环内，所述调节螺母位于所述固定环内一端顶部设有挤压块，所述固定环上包裹有减压敷料，所述固定环内侧设有与所述挤压块相对的压力传感报警装置，所述固定环上设有固定绑带。

作为优选的技术方案，所述挤压块为与所述固定环内侧贴合的半圆环状挤压块。

作为优选的技术方案，所述调节螺母位于所述固定环外的一端端头设有调节盖。

作为优选的技术方案，所述固定绑带为弹性固定绑带。

作为优选的技术方案，所述压力触感器报警装置包括压力传感器与报警器，所述压力传感器位于报警器上方，所述压力传感器与报警器的处理芯片电性连接。

作为优选的技术方案，所述气管与吸痰管上分别设有多个固定卡扣。

由于采用了上述技术方案一种经鼻气管插管固定器，包括固定架、气管与吸痰管，还包括固定卡扣包括固定环、调节螺母与挤压块，所述固定环一侧设有连接孔，所述调节螺母与连接孔螺纹连接并可活动延伸入所述固定环内，所述调节螺母位于所述固定环内一端顶部设有挤压块，所述固定环上包裹有减压敷料，所述固定环内侧设有与所述挤压块相对的压力传感报警装置，所述固定环上设有固定绑带，该实用新型不但能够防止气管与吸痰管折叠引起阻塞，事宜不同粗细型号的气管与吸痰管使用，便于选择适宜的松紧度。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

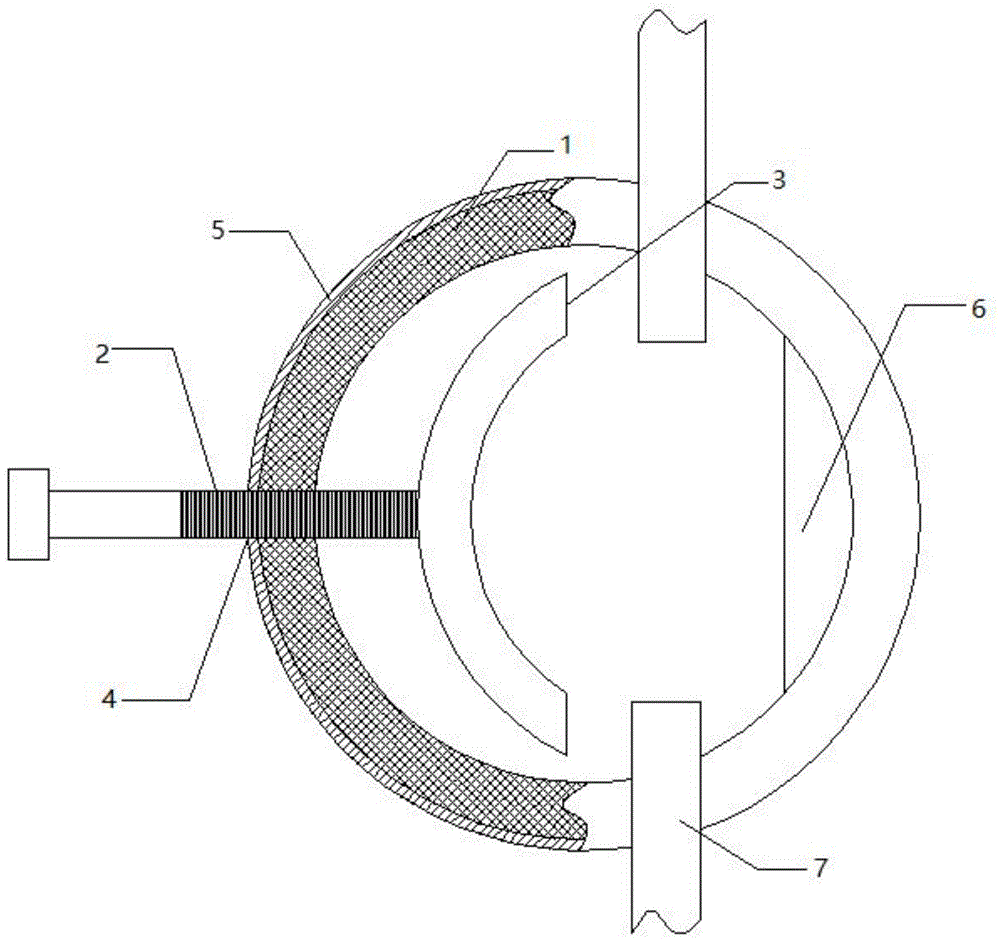

图1为本实用新型实施例的剖面结构示意图；

其中：1-固定环；2-调节螺母；3-挤压块；4-连接孔；5-减压敷料；6-压力传感报警装置；7-固定绑带。

具体实施方式

下面结合附图和具体实施例进一步说明本实用新型。

如图1所示，一种经鼻气管插管固定器，包括固定架、气管与吸痰管，还包括固定卡扣包括固定环1、调节螺母2与挤压块3，所述固定环1一侧设有连接孔4，所述调节螺母2与连接孔4螺纹连接并可活动延伸入所述固定环1内，所述调节螺母2位于所述固定环1内一端顶部设有挤压块3，所述固定环1上包裹有减压敷料5，所述固定环1内侧设有与所述挤压块3相对的压力传感报警装置6，所述固定环1上设有固定绑带7。

作为优选的技术方案，所述挤压块3为与所述固定环1内侧贴合的半圆环状挤压块。

作为优选的技术方案，所述调节螺母2位于所述固定环1外的一端端头设有调节盖。

作为优选的技术方案，所述固定绑带7为弹性固定绑带。

作为优选的技术方案，所述压力触感器报警装置6包括压力传感器与报警器，所述压力传感器位于报警器上方，所述压力传感器与报警器的处理芯片电性连接。

工作原理，固定环1用于气管与吸痰管的固定，调节螺母2可以对固定架上的气管与吸痰管进行调节，根据气管与吸痰管不同粗细手动调节，便于选择适宜的松紧度，固定环1包裹减压敷料，防止器械性压疮出现；固定环1底部设有压力传感报警装置6在发生碰触及松脱时发出报警提示。

以上显示和描述了本实用新型的基本原理、主要特征及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

1.一种经鼻气管插管固定器，包括固定架、气管与吸痰管，其特征在于：还包括固定卡扣包括固定环、调节螺母与挤压块，所述固定环一侧设有连接孔，所述调节螺母与连接孔螺纹连接并可活动延伸入所述固定环内，所述调节螺母位于所述固定环内一端顶部设有挤压块，所述固定环上包裹有减压敷料，所述固定环内侧设有与所述挤压块相对的压力传感报警装置，所述固定环上设有固定绑带。

2.如权利要求1所述的一种经鼻气管插管固定器，其特征在于：所述挤压块为与所述固定环内侧贴合的半圆环状挤压块。

3.如权利要求1所述的一种经鼻气管插管固定器，其特征在于：所述调节螺母位于所述固定环外的一端端头设有调节盖。

4.如权利要求1所述的一种经鼻气管插管固定器，其特征在于：所述固定绑带为弹性固定绑带。

5.如权利要求1所述的一种经鼻气管插管固定器，其特征在于：所述压力触感器报警装置包括压力传感器与报警器，所述压力传感器位于报警器上方，所述压力传感器与报警器的处理芯片电性连接。

6.如权利要求1所述的一种经鼻气管插管固定器，其特征在于：所述气管与吸痰管上分别设有多个固定卡扣。

技术总结
本实用新型公开了一种经鼻气管插管固定器，包括固定架、气管与吸痰管，还包括固定卡扣包括固定环、调节螺母与挤压块，所述固定环一侧设有连接孔，所述调节螺母与连接孔螺纹连接并可活动延伸入所述固定环内，所述调节螺母位于所述固定环内一端顶部设有挤压块，所述固定环上包裹有减压敷料，所述固定环内侧设有与所述挤压块相对的压力传感报警装置，所述固定环上设有固定绑带，该实用新型不但能够防止气管与吸痰管折叠引起阻塞，事宜不同粗细型号的气管与吸痰管使用，便于选择适宜的松紧度。

技术研发人员：魏婧
受保护的技术使用者：福州市第一医院(福州红十字医院、福州市心血管病研究所)
技术研发日：2018.04.19
技术公布日：2020.07.07
