一种眼内引线器的制作方法

本实用新型涉及医疗辅助技术领域，尤其涉及一种眼内引线器。

背景技术：

在人工晶体悬吊术或瞳孔成形术中完成人工晶体攀固定或者打结时，由于眼内的空间非常狭小，手术者通常需要将眼内的缝线引出眼外进行操作，而目前通常借助人工晶体调位钩将缝线引出，缝线具有一定的弹性，致使调位钩头钩拉时，极易脱落，为此我们提出了一种眼内引线器。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种眼内引线器。

为了实现上述目的，本实用新型采用了如下技术方案：

一种眼内引线器，包括筒体，所述筒体的一端开设有活动孔，活动孔的内壁活动连接有连接杆，所述连接杆伸出筒体一端的顶部焊接有钩体，所述连接杆伸入筒体内部一端的顶部焊接有连接板，所述筒体两端的内壁之间转动连接有螺纹杆，且螺纹杆与连接板螺纹连接，所述连接板远离钩体的一侧设有与螺纹杆固定套接的转板，且转板贯穿筒体的顶部，所述连接杆靠近钩体一端的底部滑动连接有卡板，所述卡板远离钩体的一侧连接有拉杆，所述拉杆伸入筒体内部一端的外圈固定套接有固定块，所述固定块远离钩体的一侧连接有与拉杆套设的弹簧，所述弹簧的另一端连接有焊接在连接杆底部的活动板，且活动板的底部与筒体的底部内壁滑动连接，且拉杆与活动板活动套接，所述拉杆伸入筒体的一端连接有连接绳，所述连接绳伸出筒体的一端连接有挂环，所述挂环的内部套接有焊接在筒体一端的固定杆。

优选的，所述卡板靠近钩体的一侧开设有呈弧形结构的卡孔，且卡孔与钩体相匹配。

优选的，所述连接杆靠近钩体一端的底部开设有沿水平方向设置的第一滑槽，且卡板与第一滑槽的内壁滑动连接。

优选的，所述筒体的底部内壁沿长度方向开设有第二滑槽，且活动板的底端与第二滑槽的内壁滑动连接。

优选的，所述筒体的顶部开设有开口，所述转板呈圆柱形结构，且转板从开口的内部伸出筒体。

优选的，所述固定杆的下方设有连接在连接绳一侧的拉环。

本实用新型的有益效果是：

1、通过安装有筒体、连接杆、钩体、连接板、螺纹杆、转板，在各部件的配合下，能够在钩拉时，以一定的速度进行钩拉，从而减少术者的痛苦，符合需求。

2、通过安装有卡板、拉杆、固定块、活动板、弹簧、挂环、固定杆、拉环、卡孔、连接绳，在各部件的共同作用下，在钩拉时能够防止脱落，避免多次钩拉，大大减少了操作时间，避免多次伤害。

附图说明

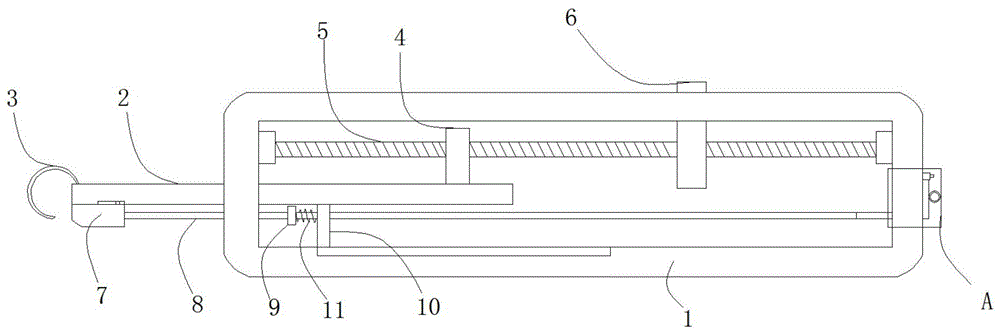

图1为本实用新型提出的一种眼内引线器的结构示意图；

图2为本实用新型提出的一种眼内引线器中a区域放大的结构示意图；

图3为本实用新型提出的一种眼内引线器中卡板侧视的结构示意图。

图中：1筒体、2连接杆、3钩体、4连接板、5螺纹杆、6转板、7卡板、8拉杆、9固定块、10活动板、11弹簧、12挂环、13固定杆、14拉环、15卡孔、16连接绳。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种眼内引线器，包括筒体1，筒体1的一端开设有活动孔，活动孔的内壁活动连接有连接杆2，连接杆2伸出筒体1一端的顶部焊接有钩体3，连接杆2伸入筒体1内部一端的顶部焊接有连接板4，筒体1两端的内壁之间转动连接有螺纹杆5，且螺纹杆5与连接板4螺纹连接，连接板4远离钩体3的一侧设有与螺纹杆5固定套接的转板6，且转板6贯穿筒体1的顶部，连接杆2靠近钩体3一端的底部滑动连接有卡板7，卡板7远离钩体3的一侧连接有拉杆8，拉杆8伸入筒体1内部一端的外圈固定套接有固定块9，固定块9远离钩体3的一侧连接有与拉杆8套设的弹簧11，弹簧11的另一端连接有焊接在连接杆2底部的活动板10，且活动板10的底部与筒体1的底部内壁滑动连接，且拉杆8与活动板10活动套接，拉杆8伸入筒体1的一端连接有连接绳16，连接绳16伸出筒体1的一端连接有挂环12，挂环12的内部套接有焊接在筒体1一端的固定杆13。

卡板7靠近钩体3的一侧开设有呈弧形结构的卡孔15，且卡孔15与钩体3相匹配，连接杆2靠近钩体3一端的底部开设有沿水平方向设置的第一滑槽，且卡板7与第一滑槽的内壁滑动连接，筒体1的底部内壁沿长度方向开设有第二滑槽，且活动板10的底端与第二滑槽的内壁滑动连接，筒体1的顶部开设有开口，转板6呈圆柱形结构，且转板6从开口的内部伸出筒体1，固定杆13的下方设有连接在连接绳16一侧的拉环14。

本实施例中，在使用时，钩体3钩拉缝线时，可拉动拉环14使挂环12脱离固定杆13，从而在被压缩的弹簧11的作用下，使固定块9带动拉杆8移动，从而使卡板7滑动到第一滑槽内壁一端，从而使钩体3与卡板7上卡孔15卡接，从而保证钩拉时不会脱落，接着只需转动转板6，转板6带动螺纹杆5转动，螺纹杆5带动连接板4移动，连接板4从而带动连接杆2移动，连接杆2又会带动活动板10同步进行移动，同时连接杆2又会带动卡板7以及钩体3同步移动，从而不会影响钩体3与卡板7的卡接程度，因而不会在移动时发生掉落，从而使其钩拉更加方便，操作简单，本实用新型中，能够在钩拉时，以一定的速度进行钩拉，从而减少术者的痛苦，符合需求，同时在钩拉时能够防止脱落，避免多次钩拉，大大减少了操作时间，避免多次伤害。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种眼内引线器，包括筒体（1），其特征在于，所述筒体（1）的一端开设有活动孔，活动孔的内壁活动连接有连接杆（2），所述连接杆（2）伸出筒体（1）一端的顶部焊接有钩体（3），所述连接杆（2）伸入筒体（1）内部一端的顶部焊接有连接板（4），所述筒体（1）两端的内壁之间转动连接有螺纹杆（5），且螺纹杆（5）与连接板（4）螺纹连接，所述连接板（4）远离钩体（3）的一侧设有与螺纹杆（5）固定套接的转板（6），且转板（6）贯穿筒体（1）的顶部，所述连接杆（2）靠近钩体（3）一端的底部滑动连接有卡板（7），所述卡板（7）远离钩体（3）的一侧连接有拉杆（8），所述拉杆（8）伸入筒体（1）内部一端的外圈固定套接有固定块（9），所述固定块（9）远离钩体（3）的一侧连接有与拉杆（8）套设的弹簧（11），所述弹簧（11）的另一端连接有焊接在连接杆（2）底部的活动板（10），且活动板（10）的底部与筒体（1）的底部内壁滑动连接，且拉杆（8）与活动板（10）活动套接，所述拉杆（8）伸入筒体（1）的一端连接有连接绳（16），所述连接绳（16）伸出筒体（1）的一端连接有挂环（12），所述挂环（12）的内部套接有焊接在筒体（1）一端的固定杆（13）。

2.根据权利要求1所述的一种眼内引线器，其特征在于，所述卡板（7）靠近钩体（3）的一侧开设有呈弧形结构的卡孔（15），且卡孔（15）与钩体（3）相匹配。

3.根据权利要求1所述的一种眼内引线器，其特征在于，所述连接杆（2）靠近钩体（3）一端的底部开设有沿水平方向设置的第一滑槽，且卡板（7）与第一滑槽的内壁滑动连接。

4.根据权利要求1所述的一种眼内引线器，其特征在于，所述筒体（1）的底部内壁沿长度方向开设有第二滑槽，且活动板（10）的底端与第二滑槽的内壁滑动连接。

5.根据权利要求1所述的一种眼内引线器，其特征在于，所述筒体（1）的顶部开设有开口，所述转板（6）呈圆柱形结构，且转板（6）从开口的内部伸出筒体（1）。

6.根据权利要求1所述的一种眼内引线器，其特征在于，所述固定杆（13）的下方设有连接在连接绳（16）一侧的拉环（14）。

技术总结
本实用新型公开了一种眼内引线器，包括筒体，筒体的一端开设有活动孔，活动孔的内壁活动连接有连接杆，连接杆伸出筒体一端的顶部焊接有钩体，连接杆伸入筒体内部一端的顶部焊接有连接板，筒体两端的内壁之间转动连接有螺纹杆，且螺纹杆与连接板螺纹连接，连接板远离钩体的一侧设有与螺纹杆固定套接的转板，且转板贯穿筒体的顶部，连接杆靠近钩体一端的底部滑动连接有卡板，卡板远离钩体的一侧连接有拉杆，本实用新型中，能够在钩拉时，以一定的速度进行钩拉，从而减少术者的痛苦，符合需求，同时在钩拉时能够防止脱落，避免多次钩拉，大大减少了操作时间，避免多次伤害。

技术研发人员：王哲
