一种儿童康复用减重站立架的制作方法

本实用新型涉及康复训练技术领域，具体为一种儿童康复用减重站立架。

背景技术：

站立架是一种训练患者站立功能的装置，它能够把本身不能站立的使用者固定在站立位，目前市场上的站立架有脑瘫儿童站立训练架、单人截瘫站立架、双人截瘫站立架、四人截瘫站立架等具体品种。

然而，现有市场上尚无适合儿童的站立架，有站立能力障碍的患儿因站立障碍而行动不便，恢复站立能力是他们极为渴望的，儿童认知能力较差，并且好动，在不使用辅助设备的情况下进行站立，不仅对患儿康复没有帮助，还可能对儿童腿部造成二次伤害。

技术实现要素：

本实用新型的目的在于提供一种儿童康复用减重站立架，以解决上述背景技术中提出现有市场上尚无适合儿童的站立架，有站立能力障碍的患儿因站立障碍而行动不便，恢复站立能力是他们极为渴望的，儿童认知能力较差，并且好动，在不使用辅助设备的情况下进行站立，不仅对患儿康复没有帮助，还可能对儿童腿部造成二次伤害的问题。

为实现上述目的，本实用新型提供如下技术方案：一种儿童康复用减重站立架，包括站立架和垫板，所述站立架上等间距活动安装有腰靠，所述站立架左右两侧固定安装有挡板，所述挡板上端固定安装有扶手，所述扶手上端固定安装有把手，所述挡板中端开设有滑槽，所述挡板上端活动连接有支撑柱，所述支撑柱上端活动连接有支撑杆，所述支撑杆下端活动连接有吊带，所述吊带中端固定安装有扣带，所述吊带下端固定安装有支撑吊裤，所述挡板的内侧活动连接有矫正板，所述正板和腰靠上均对称设置有多组固定绳。

优选的，所述站立架上端对称设置有两个扶手，所述扶手上端对称设置有两个把手，且扶手为海绵材料。

优选的，所述挡板下端固定连接有固定座，所述固定座的底部对称设置有四个万向轮。

优选的，所述矫正板中端开设有导向槽，所述导向槽左端活动连接有导向球，所述导向球左端活动连接有连接杆，且导向球直径小于导向槽内壁直径。

优选的，所述连接杆左端活动连接有联动球，所述联动球左端活动连接有轨迹球，所述轨迹球内活动了连接有钢珠，所述联动球直径大于钢珠直径，所述轨迹球直径大于联动球直径。

优选的，所述垫板中端活动连接有调节杆，所述调节杆下端活动连接有固定杆，所述垫板通过转动杆与固定座活动连接，所述固定座上等间距开设有固定孔。

与现有技术相比，本实用新型的有益效果是：该儿童康复用减重站立架，在现有的站立架的基础上进行设计，增加了垫板，垫板可以调节，通过上抬转动杆，使调节杆带动固定杆，将固定杆卡在固定孔内，通过五个固定孔调节坡度，从而可以对儿童站姿进行矫正，增加了矫正板，使矫正板与支撑吊裤的配合进行双重减重，联动球内设置的钢珠可与联动球、联动球、导向球的配合可以帮助患儿完成整套行走动作，并且固定轨迹的行走，减少了倾倒的可能性，可以帮助儿童走姿进行矫正，站立架设置的万向轮方便进行移动，垫板还可以辅助患儿矫正站姿，增加了便捷性，从而使患儿康复效果提升。

附图说明

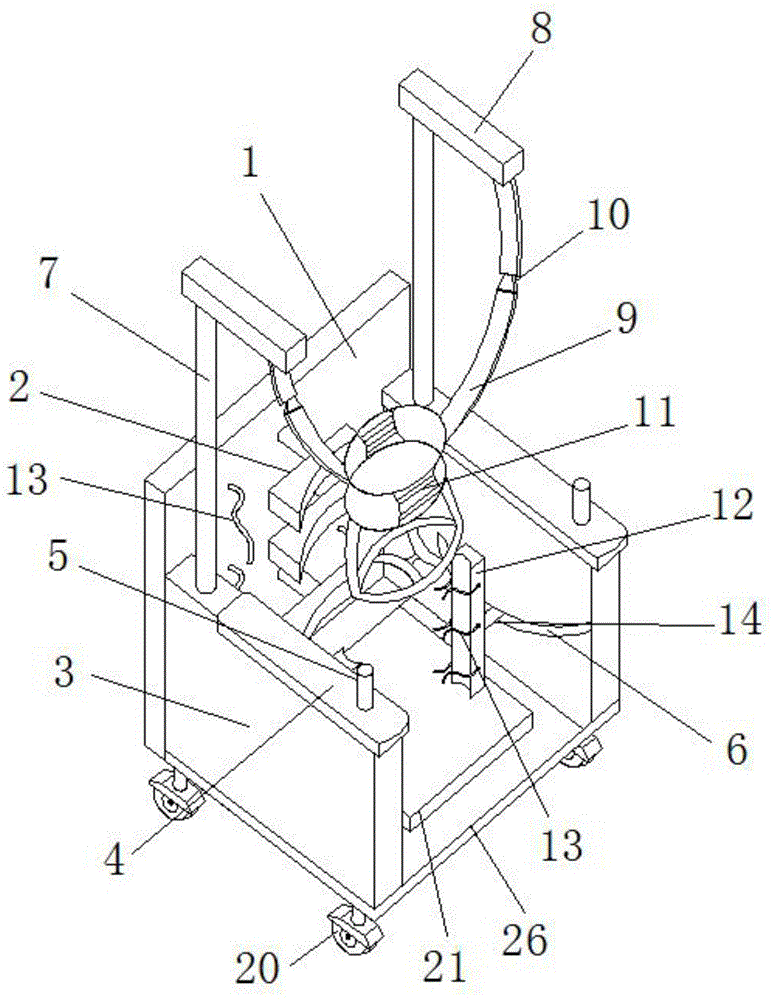

图1为本实用新型立体结构示意图；

图2为本实用新型矫正板示意图；

图3为本实用新型支撑吊裤结构示意图；

图4为本实用新型垫板结构示意图。

图中：1、站立架；2、腰靠；3、挡板；4、扶手；5、把手；6、滑槽；7、支撑柱；8、支撑杆；9、吊带；10、扣带；11、支撑吊裤；12、矫正板；13、固定绳；14、连接杆；15、导向槽；16、导向球；17、联动球；18、钢珠；19、轨迹球；20、万向轮；21、垫板；22、调节杆；23、转动杆；24、固定杆；25、固定孔；26、固定座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种儿童康复用减重站立架，包括站立架1和垫板21，站立架1上等间距活动安装有腰靠2，便于不同身高的儿童使用，站立架1左右两侧固定安装有挡板3，挡板3上端固定安装有扶手4，扶手4上端固定安装有把手5，挡板3中端开设有滑槽6，挡板3上端活动连接有支撑柱7，支撑柱7上端活动连接有支撑杆8，支撑杆8下端活动连接有吊带9，吊带9中端固定安装有扣带10，吊带9下端固定安装有支撑吊裤11，挡板3的内侧活动连接有矫正板12，矫正板12和腰靠2上均对称设置有多组固定绳13；

进一步的，站立架1上端对称设置有两个扶手4，扶手4上端对称设置有两个把手5，且扶手4为海绵材料，扶手4对手臂进场支撑的同时通过把手5保持平衡；

进一步的，挡板3下端固定连接有固定座26，固定座26的底部对称设置有四个万向轮20，方便站立架1进行移动；

进一步的，矫正板12中端开设有导向槽15，导向槽15左端活动连接有导向球16，导向球16左端活动连接有连接杆14，且导向球16直径小于导向槽15内壁直径，使矫正板12可以进行转向；

进一步的，连接杆14左端活动连接有联动球17，联动球17左端活动连接有轨迹球19，轨迹球19内活动了连接有钢珠18，联动球17直径大于钢珠18直径，轨迹球19直径大于联动球17直径，通过联动球17使轨迹球19可以在滑槽6进行滑动；

进一步的，垫板21中端活动连接有调节杆22，调节杆22下端活动连接有固定杆24，垫板21通过转动杆23与固定座26活动连接，固定座26上等间距开设有固定孔25，可以通过调节杆22改变垫板21的坡度，从而矫正儿童的站姿。

工作原理：首先通过扣带10对吊带9进行调节，将儿童穿上支撑吊裤11，双臂支撑在扶手4上端，握住把手5保持平衡，儿童将背贴在腰靠2上，系上腰靠2两侧的固定绳子13进行固定，将垫板21放置防滑垫上，随后脚站立在垫板21上，垫板21可以调节，通过上抬转动杆23，使调节杆22带动固定杆24，将固定杆24卡在固定孔25内，通过五个固定孔25调节坡度，从而可以对儿童站姿进行矫正，将腿部放在矫正板12凹槽处，使用固定绳13对腿部进行固定，连接杆14使矫正板12与挡板3进行固定，通过连接杆14上的导向球16、联动球17与导向槽15、轨迹球19连接，可以使矫正板12进行固定轨迹运动，通过万向轮20可以方便站立架1进行移动，腿部在移动时带动矫正板12进行移动，矫正走姿的同时还可以达到二次减重的效果，具有多项功能的站立架1使儿童康复达到可观的效果。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种儿童康复用减重站立架，包括站立架和垫板，其特征在于：所述站立架上等间距活动安装有腰靠，所述站立架左右两侧固定安装有挡板，所述挡板上端固定安装有扶手，所述扶手上端固定安装有把手，所述挡板中端开设有滑槽，所述挡板上端活动连接有支撑柱，所述支撑柱上端活动连接有支撑杆，所述支撑杆下端活动连接有吊带，所述吊带中端固定安装有扣带，所述吊带下端固定安装有支撑吊裤，所述挡板的内侧活动连接有矫正板，所述正板和腰靠上均对称设置有多组固定绳。

2.根据权利要求1所述的一种儿童康复用减重站立架，其特征在于：所述站立架上端对称设置有两个扶手，所述扶手上端对称设置有两个把手，且扶手为海绵材料。

3.根据权利要求1所述的一种儿童康复用减重站立架，其特征在于：所述挡板下端固定连接有固定座，所述固定座的底部对称设置有四个万向轮。

4.根据权利要求1所述的一种儿童康复用减重站立架，其特征在于：所述矫正板中端开设有导向槽，所述导向槽左端活动连接有导向球，所述导向球左端活动连接有连接杆，且导向球直径小于导向槽内壁直径。

5.根据权利要求4所述的一种儿童康复用减重站立架，其特征在于：所述连接杆左端活动连接有联动球，所述联动球左端活动连接有轨迹球，所述轨迹球内活动了连接有钢珠，所述联动球直径大于钢珠直径，所述轨迹球直径大于联动球直径。

6.根据权利要求1所述的一种儿童康复用减重站立架，其特征在于：所述垫板中端活动连接有调节杆，所述调节杆下端活动连接有固定杆，所述垫板通过转动杆与固定座活动连接，所述固定座上等间距开设有固定孔。

技术总结
本实用新型公开了一种儿童康复用减重站立架，包括站立架和垫板，所述站立架上等间距活动安装有腰靠，所述站立架左右两侧固定安装有挡板，所述挡板上端固定安装有扶手，所述扶手上端固定安装有把手，所述挡板中端开设有滑槽，所述挡板上端活动连接有支撑柱，所述支撑柱上端活动连接有支撑杆，所述支撑杆下端活动连接有吊带，所述吊带中端固定安装有扣带，所述吊带下端固定安装有支撑吊裤，所述挡板的内侧活动连接有矫正板。该儿童康复用减重站立架，增加了矫正板，减少了倾倒的可能性，可以帮助儿童走姿进行矫正，站立架设置的万向轮方便进行移动，垫板还可以辅助患儿矫正站姿，增加了便捷性，从而使患儿康复效果提升。

技术研发人员：朱洪漫;朱敏;徐怡
受保护的技术使用者：南京市儿童医院
技术研发日：2019.09.20
