一种呼吸机冷凝水收集装置的制作方法

本实用新型涉及一种冷凝水收集装置，特别是一种呼吸机冷凝水收集装置。

背景技术：

呼吸机管道及集水杯内的冷凝水是细菌繁殖的重要场所。有报道指出：细菌可从呼吸机管道及冷凝水中培养出来，而冷凝水也是引起呼吸机相关性肺炎(vap)的一个重要因素。呼吸机管道内有冷凝水，将会使管路内径缩小，从而增加气道阻力，增加病人吸气做功，减少潮气量，因此，冷凝水必须及时倒出，否则容易出现冷凝水污染呼吸机内管道环境的风险。

现有的冷凝水积水杯与呼吸机管道相连，能收集管道内的冷凝水，但是一旦病人翻身或挪动，积水杯的位置容易发生变化，杯体易倾倒，使得冷凝水易倒流进入患者的气道中，对患者的健康造成不良影响。

技术实现要素：

本实用新型的目的在于：针对现有技术中积水杯中的冷凝水易倒流进入患者气道的问题，提供一种防止冷凝水倒流的呼吸机冷凝水收集装置。

为了实现上述实用新型目的，本发明提供了以下技术方案：

一种呼吸机冷凝水收集装置，包括积水杯和呼吸机管道，呼吸机管道通过中部管壁的开口处连接在积水杯上端的杯盖上，杯盖上穿设有冷凝水管，冷凝水管将呼吸机管道和积水杯内部连通，冷凝水管下端延伸至接近积水杯的杯底，且呼吸机管道位于开口两侧的两管段与冷凝水管形成y形三通结构。

采用上述技术方案的本实用新型，呼吸机管道中的冷凝水通过冷凝水管集聚在积水杯内；由于冷凝水管插入积水杯内并靠近积水杯的杯底，同时呼吸机管道与积水杯的唯一相连的通道是冷凝水管与杯底之间的细小间隙，因此当积水杯倾倒时，冷凝水管的底端会随之高于积水杯内的水面，积水杯中的水无法倒流回去，即积水杯内的水此时不会倒流进呼吸机管道，进而进入患者的气道中，对患者起到了保护的作用。

进一步地，积水杯的中部呈断面减小的内凹结构。即积水杯中部周向凹下，可以使用魔术贴或者可调节长度的绳子将积水杯的中部绑住，绳子另一端可以绑在仪器架或者病床腿上，当患者翻身或挪动时可以控制积水杯的最大上升高度，减小积水杯倾倒的风险。

进一步地，积水杯的杯底通过第一排水管连接有排水杯。积水杯的杯底连接有排水杯，排水杯增大了该冷凝水收集装置的水容量，同时排水杯对积水杯有一个向下的力的作用，使得积水杯不易倾倒。

进一步地，第一排水管与排水杯之间通过可拆卸的方式连接。方便将排水杯拆下倒出多余的冷凝水。

进一步地，第一排水管上固定有第一开关阀。第一开关阀可以控制冷凝水从第一排水管进入排水杯的流速和流量，在使用过程中，可以通过调整第一开关阀处冷凝水的流速，使第一开关阀处始终有一段水封，这样在取下排水杯时，呼吸机的内部环境不与外部环境连通，减少倒出多余冷凝水过程中对呼吸机内部环境的污染。

进一步地，排水杯杯底通过第二排水管连接有可拆卸的排水袋，第二排水管上固定有第二开关阀。在使用时，可以在排水袋装满冷凝水后，直接更换新的排水袋，而更换下的排水袋将冷凝水入口密封后可以集中处理，由于气溶胶作为传染病的传播途径之一，这样防止了在倾倒冷凝水后产生气溶胶，减少了传染病的传播途径，减少了医护人员的院内感染；综上，使用该排水袋具有减少医院感染的优势。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：呼吸机管道的冷凝水管插入积水杯内并靠近积水杯的杯底，使得积水杯倾倒时，积水杯内的水不容易倒流进患者的气道中；排水杯增大了该冷凝水收集装置的水容量，同时排水杯对积水杯有一个向下的力的作用，使得积水杯不易倾倒；第一开关阀使得在取下排水杯时，呼吸机的内部环境不与外部环境连通，减少倒出多余冷凝水过程中对呼吸机内部环境的污染。

附图说明

构成

本技术：
的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

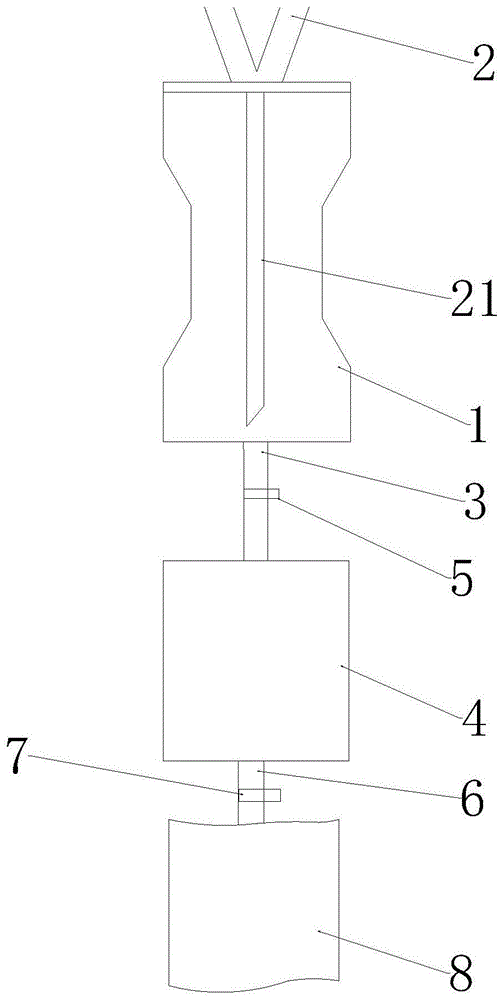

图1示出了本实用新型的呼吸机冷凝水收集装置的结构示意图。

其中，上述附图包括以下附图标记：

1积水杯；2呼吸机管道；21冷凝水管；3第一排水管；4排水杯；5第一开关阀；6第二排水管；7第二开关阀；8排水袋。

具体实施方式

需要指出的是，除非另有指明，本申请使用的所有技术和科学术语具有与本申请所属技术领域的普通技术人员通常理解的相同含义。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

需要说明的是，本申请的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本申请的实施例。此外，术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。

如图1，一种呼吸机冷凝水收集装置，包括积水杯1和呼吸机管道2，呼吸机管道2通过中部管壁的开口处连接在积水杯1上端的杯盖上，杯盖上穿设有冷凝水管21，冷凝水管21将呼吸机管道2和积水杯1内部连通，冷凝水管21下端延伸至接近积水杯1的杯底，且呼吸机管道2位于开口两侧的两管段与冷凝水管21形成y形三通结构。

优选的，积水杯1的中部呈断面减小的内凹结构。本实施例中积水杯1的中部断面为圆形，具体使用中，积水杯1的中部可以不为规则的柱状，可设为增大摩擦力的凹凸状，或在积水杯1中部柱状的外周增加磨砂特征。

优选的，积水杯1的杯底通过第一排水管3连接有排水杯4。

优选的，第一排水管3与排水杯4之间通过可拆卸的方式连接。

优选的，第一排水管3上固定有第一开关阀5。

优选的，排水杯杯底通过第二排水管连接有可拆卸的排水袋，第二排水管上固定有第二开关阀。

本实用新型的范围并非由上述描述的实施方式来限定，而是由所附的权利要求书及其等价物来限定。

以上所述仅为本申请的优选实施例而已，并不用于限制本申请，对于本领域的技术人员来说，本申请可以有各种更改和变化。凡在本申请的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本申请的保护范围之内。

技术特征：

1.一种呼吸机冷凝水收集装置，包括积水杯(1)和呼吸机管道(2)，其特征在于，所述呼吸机管道(2)通过中部管壁的开口处连接在所述积水杯(1)上端的杯盖上，所述杯盖上穿设有冷凝水管(21)，所述冷凝水管(21)将所述呼吸机管道(2)和所述积水杯(1)内部连通，所述冷凝水管(21)下端延伸至接近所述积水杯(1)的杯底，且所述呼吸机管道(2)位于开口两侧的两管段与所述冷凝水管(21)形成y形三通结构；所述积水杯(1)的中部呈断面减小的内凹结构。

2.根据权利要求1所述的呼吸机冷凝水收集装置，其特征在于，所述积水杯(1)的杯底通过第一排水管(3)连接有排水杯(4)。

3.根据权利要求2所述的呼吸机冷凝水收集装置，其特征在于，所述第一排水管(3)与所述排水杯(4)之间通过可拆卸的方式连接。

4.根据权利要求3所述的呼吸机冷凝水收集装置，其特征在于，所述第一排水管(3)上固定有第一开关阀(5)。

5.根据权利要求2所述的呼吸机冷凝水收集装置，其特征在于，所述排水杯(4)杯底通过第二排水管(6)连接有可拆卸的排水袋(8)，所述第二排水管上固定有第二开关阀(7)。

技术总结
本实用新型公开了一种呼吸机冷凝水收集装置，包括积水杯和呼吸机管道，呼吸机管道通过中部管壁的开口处连接在积水杯上端的杯盖上，杯盖上穿设有冷凝水管，冷凝水管将呼吸机管道和积水杯内部连通，冷凝水管下端延伸至接近积水杯的杯底，且呼吸机管道位于开口两侧的两管段与冷凝水管形成Y形三通结构。采用本实用新型，能有效地降低积水杯内的冷凝水倒流进患者气道的概率。

技术研发人员：马文莲;袁智慧;周玉洁;游恋
受保护的技术使用者：重庆市第五人民医院
技术研发日：2020.03.18
技术公布日：2021.04.02
