一种具有加热功能的雾化输氧一体机的制作方法

1.本实用新型属于医疗设备领域，具体而言，涉及一种具有加热功能的雾化输氧一体机。


背景技术：

2.雾化器是将试液雾化。雾化器是原子化系统的重要部件，其性能对测定的精密度和化学干扰等产生显著影响。因此要求雾化器喷雾稳定、雾滴细小、均匀和雾化效率高。
3.制氧机是制取氧气的一类机器，它的原理是利用空气分离技术。首先将空气以高密度压缩再利用空气中各成分的冷凝点的不同使之在一定的温度下进行气液分离，再进一步精馏而得。
4.当对患者进行同时输氧与雾化工作时，市面上产生了一种雾化输氧一体机，来同步对患者进行吸氧和治疗的工作，但是目前市面上的一体机不具备加热功能，对于患者来说，当患者喉部发炎或具有严重的呼吸道疾病时，使用冷氧会造成一系列的并发症造成二次伤害，不利于患者的康复。


技术实现要素：

5.针对以上缺陷，本实用新型提供了一种具有加热功能的雾化输氧一体机，包括柜体，所述柜体的背面设有通过合页铰接的闭合门，所述柜体的内部安装有雾化器和输氧设备，所述雾化器处的下料管贯穿柜体的顶端并延伸柜体的外部，所述雾化器的输出端连通有第一连通管，所述输氧设备的输出端连通有第二连通管，所述第一连通管与第二连通管通过分流管连接，所述分流管的合流端与柜体内壁镶嵌的输出阀相连通，所述分流管的外部套设安装有加热管，所述输出阀处连通有出气管，所述柜体的顶端通过销轴铰接有与下料管相适配的密封盖，所述柜体的正面安装有led显示模组。
6.进一步地，所述分流管为双层软管结构，其内层为保温膜。
7.进一步地，所述密封盖为透明亚克力板材质。
8.进一步地，所述加热管的内壁开设有空腔，所述空腔的内部填充有环绕式电热丝，所述加热管处设有相适配的pid温度控制仪和温度探头，其温度加热范围处于38
°
c至40
°
c之间。
9.进一步地，所述led显示模组显示模组与联网模组，所述显示模组为led屏，联网模组为无线接收器，所述显示模组与pid温度控制仪相连接。
10.进一步地，所述输出阀的外圈套设有橡胶密封垫。
11.进一步地，所述输氧设备为输氧机或制氧机。
12.本实用新型与现有技术相比具有以下有益效果：
13.本实用新型所述的一种具有加热功能的雾化输氧一体机，在具有传统的输氧雾化一体功能的同时，可以根据患者需要进行单独工作，而内部的加热管对输出的冷氧进行加热至适宜温度，对于患者来说吸氧过程更加温和，防止刺激；而led显示屏可展示患者的病
例、用药量、吸氧量、加热温度等状态 ，方便家属和医生观察。
附图说明

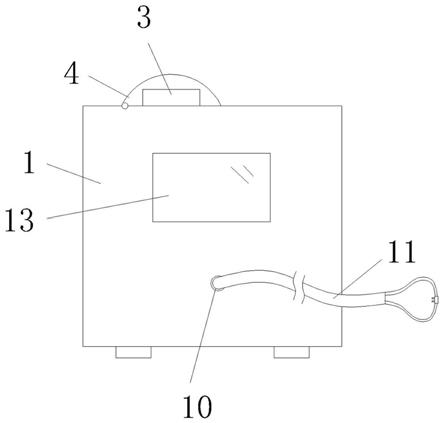

14.图1为本实用新型正视图。
15.图2为本实用新型剖面图。
16.图3为本实用新型出气管的剖面图。
17.图中：1柜体、2雾化器、3下料管、4密封盖、5输氧设备、6第一连通管、7第二连通管、8分流管、9加热管、10输出阀、11出气管、12保温膜、13led显示模组。
具体实施方式
18.为了便于理解本实用新型，下面将参照相关附图对本实用新型装置进行更全面的描述。附图中给出了所述装置的实施例。但是，该装置可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是对本实用新型公开内容更加透彻全面。
实施例
19.如图1
‑
3所示，本实施例提供了一种具有加热功能的雾化输氧一体机，包括柜体1，柜体1的背面设有通过合页铰接的闭合门，柜体1的内部安装有雾化器2和输氧设备5，输氧设备5为输氧机或制氧机。雾化器2处的下料管3贯穿柜体1的顶端并延伸柜体1的外部，雾化器2的输出端连通有第一连通管6，输氧设备5的输出端连通有第二连通管7，第一连通管6与第二连通管7通过分流管8连接，分流管8为双层软管结构，其内层为保温膜12,增加出气时的保温性。分流管8的合流端与柜体1内壁镶嵌的输出阀10相连通，输出阀10的外圈套设有橡胶密封垫，起到良好的密封性。
20.分流管8的外部套设安装有加热管9，加热管9的内壁开设有空腔，空腔的内部填充有环绕式电热丝，加热管9处设有相适配的pid温度控制仪和温度探头，其温度加热范围处于38
°
c至40
°
c之间。输出阀10处连通有出气管11，柜体1的顶端通过销轴铰接有与下料管3相适配的密封盖4，密封盖4为透明亚克力板材质。柜体1的正面安装有led显示模组13，led显示模组13显示模组与联网模组，显示模组为led屏，联网模组为无线接收器，显示模组与pid温度控制仪相连接，led屏可通过无线接收器将接收的患者病例进行显示也可用投屏方式实现，同时将pid温度控制仪检测的温度值进行显示。
21.需要说明的是，出气管11可使用面罩式或双腔式，但均为一次性产品。
22.本实施例所述一种具有加热功能的雾化输氧一体机，在使用时将雾化器2、输氧设备5、电热管9和led显示模组13分别与市政电源相连通，将药液倒入下料管3处（可使用中药液和西药液），雾化器2对药液进行雾化出气，同时可根据需要选择输氧设备5是否同步工作，将气体由分流管8处排入出气管11处，气体在通过分流管8时，电热丝进行温控加热，保证排出的气体有适宜的温度，不会对患者造成二次伤害。
23.需要说明的是，本实用新型所述结构可以以多种不同的形式来实现，并不限于所述实施例，凡是本领域普通技术人员利用本实用新型说明书及附图内容所作的任何等效变换，或直接或间接运用在其他相关的技术领域，例如其他物品的装卸，均包含在本实用新型
的保护范围内。


技术特征：
1.一种具有加热功能的雾化输氧一体机，包括柜体（1），其特征在于：所述柜体（1）的背面设有通过合页铰接的闭合门，所述柜体（1）的内部安装有雾化器（2）和输氧设备（5），所述雾化器（2）处的下料管（3）贯穿柜体（1）的顶端并延伸柜体（1）的外部，所述雾化器（2）的输出端连通有第一连通管（6），所述输氧设备（5）的输出端连通有第二连通管（7），所述第一连通管（6）与第二连通管（7）通过分流管（8）连接，所述分流管（8）的合流端与柜体（1）内壁镶嵌的输出阀（10）相连通，所述分流管（8）的外部套设安装有加热管（9），所述输出阀（10）处连通有出气管（11），所述柜体（1）的顶端通过销轴铰接有与下料管（3）相适配的密封盖（4），所述柜体（1）的正面安装有led显示模组（13）。2.如权利要求1所述的一种具有加热功能的雾化输氧一体机，其特征在于：所述分流管（8）为双层软管结构，其内层为保温膜（12）。3.如权利要求1所述的一种具有加热功能的雾化输氧一体机，其特征在于：所述密封盖（4）为透明亚克力板材质。4.如权利要求1所述的一种具有加热功能的雾化输氧一体机，其特征在于：所述加热管（9）的内壁开设有空腔，所述空腔的内部填充有环绕式电热丝，所述加热管（9）处设有相适配的pid温度控制仪和温度探头，其温度加热范围处于38
°
c至40
°
c之间。5.如权利要求1所述的一种具有加热功能的雾化输氧一体机，其特征在于：所述led显示模组（13）显示模组与联网模组，所述显示模组为led屏，联网模组为无线接收器，所述显示模组与pid温度控制仪相连接。6.如权利要求1所述的一种具有加热功能的雾化输氧一体机，其特征在于：所述输出阀（10）的外圈套设有橡胶密封垫。7.如权利要求1所述的一种具有加热功能的雾化输氧一体机，其特征在于：所述输氧设备（5）为输氧机或制氧机。

技术总结
本实用新型公开了一种具有加热功能的雾化输氧一体机，包括柜体，所述柜体的背面设有通过合页铰接的闭合门，所述柜体的内部安装有雾化器和输氧设备，所述雾化器处的下料管贯穿柜体的顶端并延伸柜体的外部，所述雾化器的输出端连通有第一连通管，所述输氧设备的输出端连通有第二连通管；在具有传统的输氧雾化一体功能的同时，可以根据患者需要进行单独工作，而内部的加热管对输出的冷氧进行加热至适宜温度，对于患者来说吸氧过程更加温和，防止刺激；而LED显示屏可展示患者的病例、用药量、吸氧量、加热温度等状态，方便家属和医生观察。方便家属和医生观察。方便家属和医生观察。
