一种建筑吊篮的制作方法

本实用新型涉及建筑工程技术领域，具体来说，涉及一种建筑吊篮。

背景技术：

随着社会的发展，越来越多的建筑拔地而起，人们在建造或者维护高层建筑时，经常会使用到高空吊篮，吊篮是建筑工程高空作业的建筑机械，吊篮是一种能够代替传统脚手架，可减轻劳动强度，提高工作效率，并且能够重复使用的新型高处作业设备。现有的吊篮，功能性单一，安全性差，并且现在的吊篮没有吹风装置，在炎热天气，施工人员很难持续作业，影响工作效率，且吹风装置大多位置固定，吹风范围小，局限性高。

针对相关技术中的问题，目前尚未提出有效的解决方案。

技术实现要素：

本实用新型的目的在于提供一种建筑吊篮，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种建筑吊篮，包括吊篮框，所述吊篮框顶部两端均设置有立柱，所述立柱的顶部设置有遮雨板，其中一个所述立柱的一端设置有第一电机，所述第一电机的输出端连接有第一转轴，所述第一转轴的另一端设置有第一齿轮，所述第一齿轮顶部一侧设置有第二齿轮，所述第二齿轮与所述第一齿轮相互垂直，且所述第一齿轮和第二齿轮之间啮合，所述第二齿轮的一端连接有旋转轴，所述旋转轴的另一端连接有旋转盘，所述旋转盘上一侧设置有固定杆，所述遮雨板底部设置有滑槽，所述滑槽为两个，所述滑槽的一侧设置有第二电机，所述第二电机的靠近所述滑槽的一侧设置有连接杆，所述连接杆的另一端通入到所述滑槽内，所述连接杆的另一端设置有滑块，所述滑块的一端设置有滚珠，所述滚珠为多个，所述第二电机上套有第二轴承套，所述第二轴承套的一端连接有连动杆，所述连动杆的另一端与所述固定杆固定连接。

进一步的，所述遮雨板顶部设置有太阳能电池板，所述太阳能电池板底部设置有支撑杆。

进一步的，所述吊篮框内设置有底板，所述底板底部安装有多组减震装置，所述减震装置上设置有伸缩套杆。

进一步的，所述伸缩套杆的输出端连接有伸缩杆，所述伸缩杆和伸缩套杆外套有减震弹簧。

进一步的，所述第二电机的输出端连接有第二转轴，所述第二转轴上安装有扇叶，所述扇叶为多个。

进一步的，所述旋转轴的一侧设置有支撑件，所述支撑件一端设置有第一轴承套，所述第一轴承套套在所述旋转轴上。

进一步的，所述吊篮框的两端均安装有回形吊钩，所述回形吊钩与所述吊篮框之间安装有加强筋。

与现有技术相比，本实用新型具有以下有益效果：本实用新型设置的第二电机、第二转轴和扇叶，可以在使用建筑吊篮时进行吹风，给使用者以舒适感，且通过设置的连动杆、滑槽、旋转盘和固定杆，可以在一定范围内移动第二电机，增大吹风范围，减少局限性，灵活性强，而设置的太阳能板为本装置的用电设备供电，节能环保。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

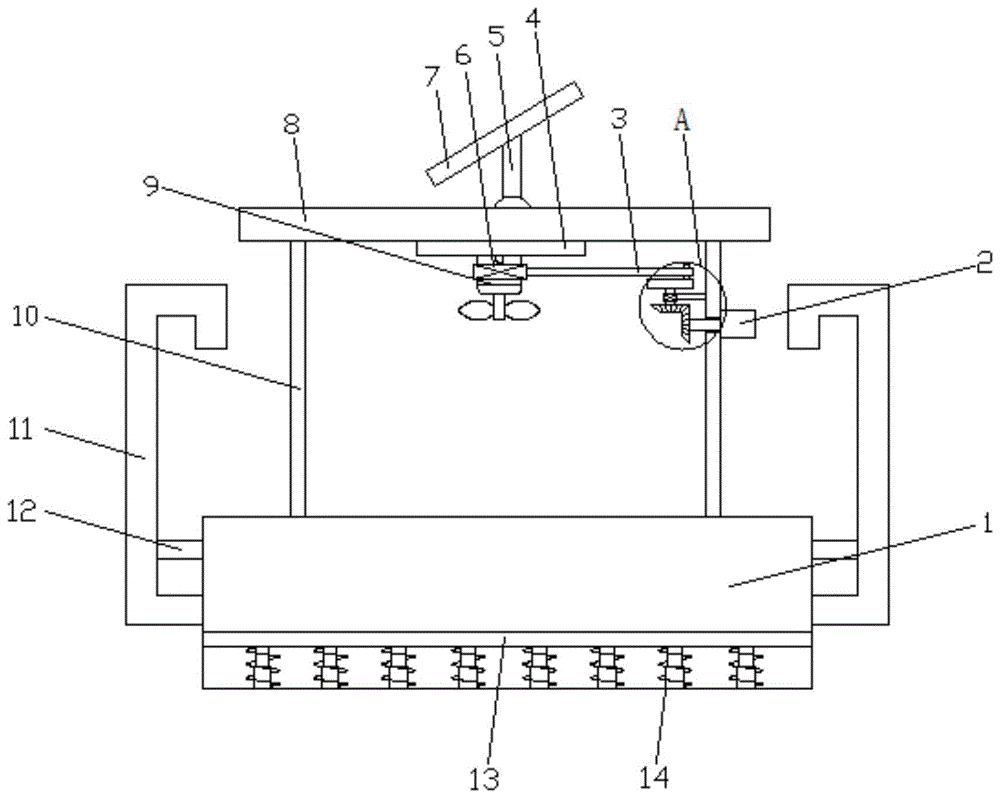

图1是根据本实用新型实施例的一种建筑吊篮的结构示意图；

图2是根据本实用新型实施例的一种第二电机和滑槽的结构示意图；

图3是根据本实用新型实施例的一种减震装置的结构示意图；

图4是根据本实用新型实施例的图1中a处的放大图。

附图标记：

1、吊篮框；2、第一电机；3、连动杆；4、滑槽；5、支撑杆；6、第二轴承套；7、太阳能电池板；8、遮雨板；9、第二电机；10、立柱；11、回形吊钩；12、加强筋；13、底板；14、减震装置；15、第二转轴；16、扇叶；17、连接杆；18、滚珠；19、滑块；20、伸缩杆；21、减震弹簧；22、伸缩套杆；23、旋转盘；24、固定杆；25、支撑件；26、第一转轴；27、第一齿轮；28、第二齿轮；29、第一轴承套；30、旋转轴。

具体实施方式

下面，结合附图以及具体实施方式，对实用新型做出进一步的描述：

请参阅图1-4，根据本实用新型实施例的一种建筑吊篮，包括吊篮框1，所述吊篮框1顶部两端均设置有立柱10，所述立柱10的顶部设置有遮雨板8，其中一个所述立柱10的一端设置有第一电机2，所述第一电机2的输出端连接有第一转轴26，所述第一转轴26的另一端设置有第一齿轮27，所述第一齿轮27顶部一侧设置有第二齿轮28，所述第二齿轮28与所述第一齿轮27相互垂直，且所述第一齿轮27和第二齿轮28之间啮合，所述第二齿轮28的一端连接有旋转轴30，所述旋转轴30的另一端连接有旋转盘23，所述旋转盘23上一侧设置有固定杆24，所述遮雨板8底部设置有滑槽4，所述滑槽4为两个，所述滑槽4的一侧设置有第二电机9，所述第二电机9的靠近所述滑槽4的一侧设置有连接杆17，所述连接杆17的另一端通入到所述滑槽4内，所述连接杆17的另一端设置有滑块19，所述滑块19的一端设置有滚珠18，所述滚珠18为多个，所述第二电机9上套有第二轴承套6，所述第二轴承套6的一端连接有连动杆3，所述连动杆3的另一端与所述固定杆24固定连接。

通过本实用新型的上述方案，所述遮雨板8顶部设置有太阳能电池板7，所述太阳能电池板7底部设置有支撑杆5，所述吊篮框1内设置有底板13，所述底板13底部安装有多组减震装置14，所述减震装置14上设置有伸缩套杆22，所述伸缩套杆22的输出端连接有伸缩杆20，所述伸缩杆20和伸缩套杆22外套有减震弹簧21，设置的减震装置14起到减震缓冲的作用，防止在起吊过程中对使用者带来危害；所述第二电机9的输出端连接有第二转轴15，所述第二转轴15上安装有扇叶16，所述扇叶16为多个，可对使用者进行吹风；所述旋转轴30的一侧设置有支撑件25，所述支撑件25一端设置有第一轴承套29，所述第一轴承套29套在所述旋转轴30上，用于固定旋转轴3023和旋转盘；所述吊篮框1的两端均安装有回形吊钩11，所述回形吊钩11与所述吊篮框1之间安装有加强筋12，回形吊钩11用于起吊，加强筋12起到稳固回形吊钩11的作用。

在具体应用时，在炎热天气时，启动第二电机9，第二转轴15转动带动扇叶16转动对使用者进行吹风，启动第一电机2，第一转轴26转动带动第一齿轮27转动，第一齿轮27转动带动第二齿轮28转动，第二齿轮28转动带动旋转轴30和旋转盘23转动，旋转盘23转动带动固定杆24和连动杆3活动，连动杆3活动带动第二电机9左右移动，从而将吹风范围扩大，灵活方便；太阳能电池板7将太阳能转换为电能，为本装置的用电设备供电，节能环保。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限定本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

技术特征：

1.一种建筑吊篮，其特征在于，包括吊篮框(1)，所述吊篮框(1)顶部两端均设置有立柱(10)，所述立柱(10)的顶部设置有遮雨板(8)，其中一个所述立柱(10)的一端设置有第一电机(2)，所述第一电机(2)的输出端连接有第一转轴(26)，所述第一转轴(26)的另一端设置有第一齿轮(27)，所述第一齿轮(27)顶部一侧设置有第二齿轮(28)，所述第二齿轮(28)与所述第一齿轮(27)相互垂直，且所述第一齿轮(27)和第二齿轮(28)之间啮合，所述第二齿轮(28)的一端连接有旋转轴(30)，所述旋转轴(30)的另一端连接有旋转盘(23)，所述旋转盘(23)上一侧设置有固定杆(24)，所述遮雨板(8)底部设置有滑槽(4)，所述滑槽(4)为两个，所述滑槽(4)的一侧设置有第二电机(9)，所述第二电机(9)的靠近所述滑槽(4)的一侧设置有连接杆(17)，所述连接杆(17)的另一端通入到所述滑槽(4)内，所述连接杆(17)的另一端设置有滑块(19)，所述滑块(19)的一端设置有滚珠(18)，所述滚珠(18)为多个，所述第二电机(9)上套有第二轴承套(6)，所述第二轴承套(6)的一端连接有连动杆(3)，所述连动杆(3)的另一端与所述固定杆(24)固定连接。

2.根据权利要求1所述的一种建筑吊篮，其特征在于，所述遮雨板(8)顶部设置有太阳能电池板(7)，所述太阳能电池板(7)底部设置有支撑杆(5)。

3.根据权利要求1所述的一种建筑吊篮，其特征在于，所述吊篮框(1)内设置有底板(13)，所述底板(13)底部安装有多组减震装置(14)，所述减震装置(14)上设置有伸缩套杆(22)。

4.根据权利要求3所述的一种建筑吊篮，其特征在于，所述伸缩套杆(22)的输出端连接有伸缩杆(20)，所述伸缩杆(20)和伸缩套杆(22)外套有减震弹簧(21)。

5.根据权利要求1所述的一种建筑吊篮，其特征在于，所述第二电机(9)的输出端连接有第二转轴(15)，所述第二转轴(15)上安装有扇叶(16)，所述扇叶(16)为多个。

6.根据权利要求1所述的一种建筑吊篮，其特征在于，所述旋转轴(30)的一侧设置有支撑件(25)，所述支撑件(25)一端设置有第一轴承套(29)，所述第一轴承套(29)套在所述旋转轴(30)上。

7.根据权利要求1所述的一种建筑吊篮，其特征在于，所述吊篮框(1)的两端均安装有回形吊钩(11)，所述回形吊钩(11)与所述吊篮框(1)之间安装有加强筋(12)。

技术总结
本实用新型公开了一种建筑吊篮，包括吊篮框，所述吊篮框顶部两端均设置有立柱，所述立柱的顶部设置有遮雨板，其中一个所述立柱的一端设置有第一电机，所述第一电机的输出端连接有第一转轴，所述第一转轴的另一端设置有第一齿轮，所述第一齿轮顶部一侧设置有第二齿轮，所述第二齿轮的一端连接有旋转轴，所述旋转轴的另一端连接有旋转盘，所述旋转盘上一侧设置有固定杆，所述遮雨板底部设置有滑槽，所述滑槽的一侧设置有第二电机，所述第二电机上套有第二轴承套，所述第二轴承套的一端连接有连动杆，所述连动杆的另一端与所述固定杆固定连接。有益效果：本实用新型增大吹风范围，减少局限性，灵活性强，同时还具备节能环保的优点。
