一种便于连接的建筑压型钢板结构的制作方法

本实用新型涉及建筑钢板技术领域，具体为一种压型钢板结构。

背景技术：

压型钢板是根据钢筋混凝土组合结构的需要进行开发的，利用剪刀连接件将钢板与混凝土连接起来，共同受力，充分发挥出这两种材料的固有优势。

现有的建筑用压型钢板在进行安装时，步骤较多，需要逐步将压型钢板进行固定，并使得现有的压型钢板无法快速方便进行对接，从而使得现有的压型钢板连接时不够方便，为此，本实用新型提供一种便于连接的建筑压型钢板结构以此解决上述提出的问题。

技术实现要素：

本实用新型的旨在于解决现有的压型钢板，无法方便进行对接，连接时不够方便的技术问题，提供一种便于连接的建筑压型钢板结构，通过设置有贯穿柱部件，且能够对固定架之间进行进一步加固，从而使得该种结构能够方便进行对接。

为实现上述目的，本实用新型提供如下技术方案：一种便于连接的建筑压型钢板结构，包括固定架，固定架的两侧固定有限位板，固定架的一侧嵌入有对接槽，固定架的另一侧固定有对接架，固定架两端的上端嵌入有贯穿口，贯穿口的一侧贯穿有限位槽，限位槽的一侧贯穿有卡接槽，固定架下端的内侧固定有贯穿柱，贯穿柱的内侧设置有卡接架。

优选的，所述贯穿柱呈圆柱状设置有4-6个，所述贯穿柱均与贯穿口贯穿连接，且贯穿柱内侧的上端均设置有卡接架。

优选的，所述卡接槽的一侧与贯穿口贯穿连接，且贯穿口贯穿固定架的上端。

优选的，所述限位槽、卡接槽和贯穿口呈一组设置有多个，且卡接架通过贯穿柱与卡接槽和限位槽嵌套连接。

优选的，所述对接槽内部呈凹状设置，所述对接架和对接槽均贯穿于固定架的一侧，且对接架与对接槽嵌套连接。

优选的，所述固定架中部呈v字型结构，且固定架之间通过对接槽和对接架进行嵌套连接。

本实用新型获得的有益效果：

本实用新型通过设置有贯穿口，使得可通过贯穿柱贯穿贯穿口内部，方便固定架之间进行快速对接，并能够通过贯穿柱带动卡接架嵌入卡接槽和限位槽内部，且能够对固定架之间进行进一步加固，从而使得该种结构能够方便进行对接。

其次，通过设置有对接架与对接槽均贯穿固定架的两侧，使得可通过对接架方便固定架的侧面进行快速对接，并使得该种钢板结构缩减对接步骤，从而使得该种钢板结构使用更加方便。

附图说明

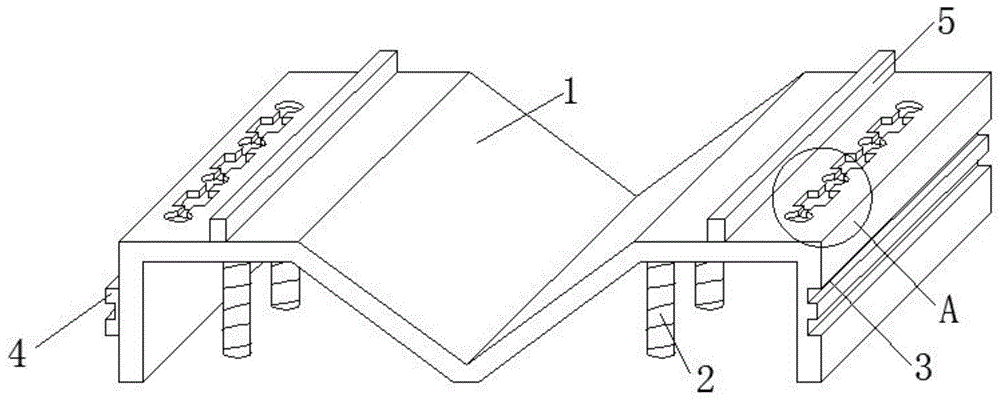

图1为本实用新型的整体结构示意图。

图2为本实用新型的贯穿柱结构示意图。

图3为本实用新型的图1中a处结构示意图。

图1-3中：1-固定架，2-贯穿柱，3-对接槽，4-对接架，5-限位板，6-卡接架，7-贯穿口，8-卡接槽，9-限位槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至3，本实用新型提供一种技术方案：一种便于连接的建筑压型钢板结构，包括固定架1，固定架1的两侧固定有限位板5，固定架1的一侧嵌入有对接槽3，固定架1的另一侧固定有对接架4，固定架1两端的上端嵌入有贯穿口7，贯穿口7的一侧贯穿有限位槽9，限位槽9的一侧贯穿有卡接槽8，固定架1下端的内侧固定有贯穿柱2，贯穿柱2的内侧设置有卡接架6。

在本实施例中：贯穿柱2呈圆柱状设置有4-6个，贯穿柱2均与贯穿口7贯穿连接，且贯穿柱2内侧的上端均设置有卡接架6，通过设置有贯穿口7，使得可通过贯穿柱2贯穿贯穿口7内部，方便固定架1之间进行快速对接，并能够通过贯穿柱2带动卡接架6嵌入卡接槽8和限位槽9内部，且能够对固定架1之间进行进一步加固，从而使得该种结构能够方便进行对接。

在本实施例中：卡接槽8的一侧与贯穿口7贯穿连接，且贯穿口7贯穿固定架1的上端，通过设置有卡接槽8，使得可通过卡接槽8方便贯穿柱2之间进行进一步连接固定。

在本实施例中：限位槽9、卡接槽8和贯穿口7呈一组设置有多个，且卡接架6通过贯穿柱2与卡接槽8和限位槽9嵌套连接，通过设置有对接架6与对接槽3均贯穿固定架1的两侧，使得可通过对接架6方便固定架1的侧面进行快速对接，并使得该种钢板结构缩减对接步骤，从而使得该种钢板结构使用更加方便。

在本实施例中：对接槽3内部呈凹状设置，对接架4和对接槽3均贯穿于固定架1的一侧，且对接架4与对接槽3嵌套连接，通过设置有对接槽3，使得可通过对接槽3与对接架4进行进一步对接固定。

在本实施例中：固定架1中部呈v字型结构，且固定架1之间通过对接槽3和对接架4进行嵌套连接，通过设置有对接架4，使得可通过对接架4方便固定架1之间进行固定限位。

在使用本实用新型一种便于连接的建筑压型钢板结构时，首先将取出两个固定架1，将一个固定架1通过对接架4嵌入于另一个固定架1的对接槽3内部，随后再次取出一个固定架1，将贯穿柱2分别贯穿于贯穿口7的内部，并通过贯穿柱2带动卡接架6嵌入卡接槽8和限位槽9内部，且能够对固定架1之间进行进一步加固，然后依次将螺丝贯穿对接槽3和对接架4内部，且将螺丝贯穿卡接槽8和卡接架6内部进行进一步固定。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种便于连接的建筑压型钢板结构，包括固定架(1)，其特征在于：固定架(1)的两侧固定有限位板(5)，固定架(1)的一侧嵌入有对接槽(3)，固定架(1)的另一侧固定有对接架(4)，固定架(1)两端的上端嵌入有贯穿口(7)，贯穿口(7)的一侧贯穿有限位槽(9)，限位槽(9)的一侧贯穿有卡接槽(8)，固定架(1)下端的内侧固定有贯穿柱(2)，贯穿柱(2)的内侧设置有卡接架(6)。

2.根据权利要求1所述的一种便于连接的建筑压型钢板结构，其特征在于：所述贯穿柱(2)呈圆柱状设置有4-6个，所述贯穿柱(2)均与贯穿口(7)贯穿连接，且贯穿柱(2)内侧的上端均设置有卡接架(6)。

3.根据权利要求1所述的一种便于连接的建筑压型钢板结构，其特征在于：所述卡接槽(8)的一侧与贯穿口(7)贯穿连接，且贯穿口(7)贯穿固定架(1)的上端。

4.根据权利要求1所述的一种便于连接的建筑压型钢板结构，其特征在于：所述限位槽(9)、卡接槽(8)和贯穿口(7)呈一组设置有多个，且卡接架(6)通过贯穿柱(2)与卡接槽(8)和限位槽(9)嵌套连接。

5.根据权利要求1所述的一种便于连接的建筑压型钢板结构，其特征在于：所述对接槽(3)内部呈凹状设置，所述对接架(4)和对接槽(3)均贯穿于固定架(1)的一侧，且对接架(4)与对接槽(3)嵌套连接。

6.根据权利要求1所述的一种便于连接的建筑压型钢板结构，其特征在于：所述固定架(1)中部呈v字型结构，且固定架(1)之间通过对接槽(3)和对接架(4)进行嵌套连接。

技术总结
本实用新型提供了一种便于连接的建筑压型钢板结构，包括固定架，固定架的两侧固定有限位板，固定架的一侧嵌入有对接槽，固定架的另一侧固定有对接架，固定架两端的上端嵌入有贯穿口，贯穿口的一侧贯穿有限位槽，限位槽的一侧贯穿有卡接槽，固定架下端的内侧固定有贯穿柱，通过设置有贯穿口，使得可通过贯穿柱贯穿贯穿口内部，方便固定架之间进行快速对接，并能够通过贯穿柱带动卡接架嵌入卡接槽和限位槽内部，且能够对固定架之间进行进一步加固，从而使得该种结构能够方便进行对接，通过设置有对接架与对接槽均贯穿固定架的两侧，使得可通过对接架方便固定架的侧面进行快速对接，适用于建筑领域。

技术研发人员：邢海浪
受保护的技术使用者：徐州帝辉钢结构工程有限公司
技术研发日：2019.07.15
技术公布日：2020.05.15
