一种可拼接式幕墙的制作方法

本实用新型涉及可拼接式幕墙技术领域，具体是一种可拼接式幕墙。

背景技术：

幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为"帷幕墙"，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。

拼接式幕墙是由多个小块单元的幕墙进行相互拼接。

但是现有的可拼接式幕墙一般是用螺钉或铆钉进行拼接固定，因此，拼接时效率较慢，并且费时费力。

技术实现要素：

本实用新型的目的在于提供一种可拼接式幕墙，以解决现有的可拼接式幕墙一般是用螺钉或铆钉进行拼接固定，因此，拼接时效率较慢，并且费时费力的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可拼接式幕墙，包括墙体，所述墙体的侧边缘设置有第一连接柱，所述第一连接柱的端面固定连接有三角扣，所述墙体与所述第一连接柱相对应的一侧开设有连接口，所述墙体的下边缘设置有第二连接柱，所述墙体与所述第二连接柱相对应的一侧开设有插口。

作为本实用新型再进一步的方案：所述插口的内部两侧开设有扣槽，所述第二连接柱的端面两侧设置有与所述扣槽相匹配的倒角扣。

作为本实用新型再进一步的方案：所述倒角扣呈倒三角形设置。

作为本实用新型再进一步的方案：所述连接口为八字形设置，所述三角扣的三角形设置，所述三角扣的底部与连接口内部的平面相接触。

作为本实用新型再进一步的方案：外墙与所述第一连接柱对应的一侧设置有外边条，所述外边条的中部开设有边槽，所述边槽的中部设置有凸起，所述凸起将边槽分为两个凹槽。

作为本实用新型再进一步的方案：所述外边条的端面安装有固定条，所述固定条的端面固定连接有与边槽的两个凹槽相对应的固定凸起。

作为本实用新型再进一步的方案：所述固定条的外部呈中高两侧边缘低。

与现有技术相比，本实用新型的有益效果是：

该种可拼接式幕墙，通过第一连接柱与连接口相互卡扣以及第二连接柱与插口的相互卡接，进而实现了无螺钉拼接，进而拼接效率快，并且省时省力。

附图说明

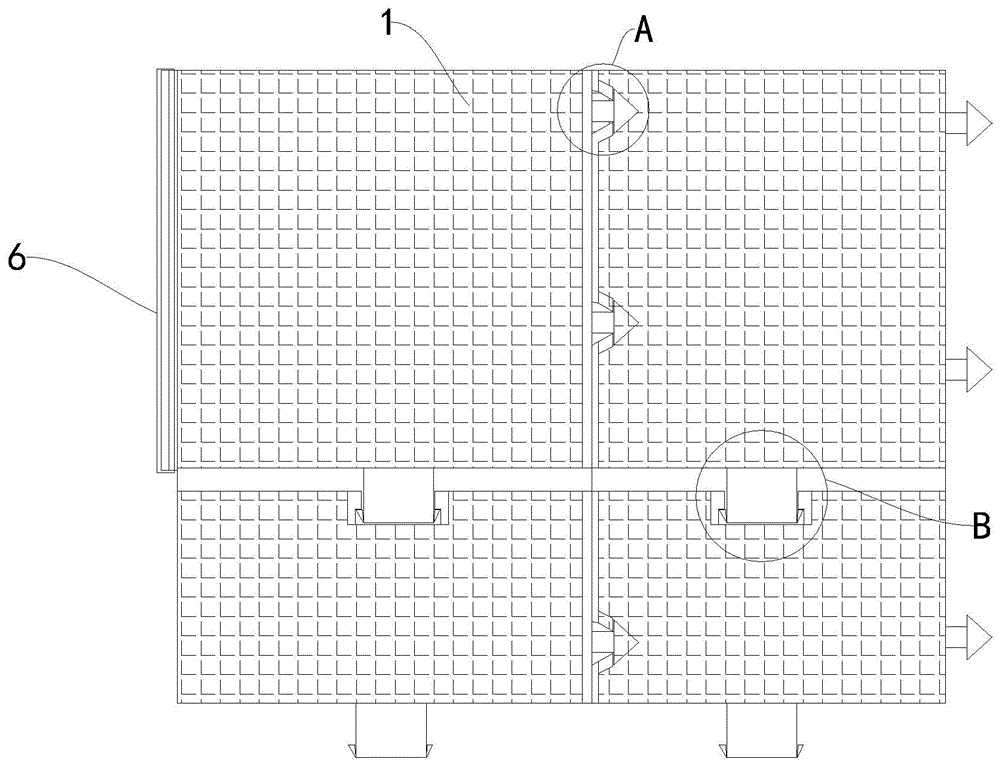

图1为本实用新型一种可拼接式幕墙的结构示意图；

图2为本实用新型为图1中a的放大图；

图3为本实用新型为图1中b的放大图；

图4为本实用新型为一种可拼接式幕墙的外边条安装图；

图中：1、墙体；2、连接口；11、第一连接柱；12、三角扣；3、第二连接柱；4、倒角扣；5、插口；51、扣槽；6、外边条；61、边槽；7、固定条；71、固定凸起。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型实施例中，一种可拼接式幕墙，包括墙体1，墙体1的侧边缘设置有第一连接柱11，第一连接柱11的端面固定连接有三角扣12，墙体1与第一连接柱11相对应的一侧开设有连接口2，墙体1的下边缘设置有第二连接柱3，墙体1与第二连接柱3相对应的一侧开设有插口5。

其中，连接口2为塑料设置的卡扣，当第一连接柱11的三角扣12向内插入卡扣时，卡扣向两侧外部扩张，当三角扣12完全进入时，卡扣松开，与三角扣12相互卡主，进而完成墙体的拼接。

插口5的内部两侧开设有扣槽51，第二连接柱3的端面两侧设置有与扣槽51相匹配的倒角扣4。

倒角扣4呈倒三角形设置。

其中，倒角扣4的材质为塑料，轻质并且弹性较好。

连接口2为八字形设置，三角扣12的三角形设置，三角扣12的底部与连接口2内部的平面相接触。

外墙与第一连接柱11对应的一侧设置有外边条6，外边条6的中部开设有边槽61，边槽61的中部设置有凸起，凸起将边槽61分为两个凹槽。

外边条6的端面安装有固定条7，固定条7的端面固定连接有与边槽61的两个凹槽相对应的固定凸起71，固定条7的外部呈中高两侧边缘低。

在本实施例中，当这个墙体拼接完成时，靠近墙角的一个拼接墙的外边缘设置有外边条6，在外边条6的端面进行安装固定条7，进而体现了墙体整体的完美度。

其中，将固定条7直接按压在外边条6的端面。使得固定条7两侧的固定凸起71与边槽61的两个凹槽相互匹配。

工作原理，将需要拼接的墙体竖直放置好，将个墙体的第一连接柱11插接在另一块墙体的连接口2中，而连接口2的两侧设置有卡扣，当第一连接柱11的三角扣12向内插入时，卡扣向两侧外部扩张，当三角扣12完全进入时，卡扣松开，与三角扣12相互卡主，使得两个墙体拼接，紧接着，拿出另一块墙体，将之前拼接墙体下边缘的第二连接柱3插接在相对一侧的插口5中，在插接过程中，当第二连接柱3端部两侧的倒角扣4接触插口5的内壁时，倒角扣4将向内收缩，进而将第二连接柱3插接在插口5中，直到倒角扣4进入到扣槽51之中，进行使得倒角扣4与扣槽51相互卡接。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

技术特征：

1.一种可拼接式幕墙，包括墙体(1)，其特征在于，所述墙体(1)的侧边缘设置有第一连接柱(11)，所述第一连接柱(11)的端面固定连接有三角扣(12)，所述墙体(1)与所述第一连接柱(11)相对应的一侧开设有连接口(2)，所述墙体(1)的下边缘设置有第二连接柱(3)，所述墙体(1)与所述第二连接柱(3)相对应的一侧开设有插口(5)。

2.根据权利要求1所述的一种可拼接式幕墙，其特征在于，所述插口(5)的内部两侧开设有扣槽(51)，所述第二连接柱(3)的端面两侧设置有与所述扣槽(51)相匹配的倒角扣(4)。

3.根据权利要求2所述的一种可拼接式幕墙，其特征在于，所述倒角扣(4)呈倒三角形设置。

4.根据权利要求1所述的一种可拼接式幕墙，其特征在于，所述连接口(2)为八字形设置，所述三角扣(12)的三角形设置，所述三角扣(12)的底部与连接口(2)内部的平面相接触。

5.根据权利要求1所述的一种可拼接式幕墙，其特征在于，外墙与所述第一连接柱(11)对应的一侧设置有外边条(6)，所述外边条(6)的中部开设有边槽(61)，所述边槽(61)的中部设置有凸起，所述凸起将边槽(61)分为两个凹槽。

6.根据权利要求5所述的一种可拼接式幕墙，其特征在于，所述外边条(6)的端面安装有固定条(7)，所述固定条(7)的端面固定连接有与边槽(61)的两个凹槽相对应的固定凸起(71)。

7.根据权利要求6所述的一种可拼接式幕墙，其特征在于，所述固定条(7)的外部呈中高两侧边缘低。

技术总结
本实用新型公开了一种可拼接式幕墙，包括墙体，所述墙体的侧边缘设置有第一连接柱，所述第一连接柱的端面固定连接有三角扣，所述墙体与所述第一连接柱相对应的一侧开设有连接口，所述墙体的下边缘设置有第二连接柱，所述墙体与所述第二连接柱相对应的一侧开设有插口。通过第一连接柱与连接口相互卡扣以及第二连接柱与插口的相互卡接，进而实现了无螺钉拼接，进而拼接效率快，并且省时省力。
