一种唤醒床垫的制作方法

本发明属于床技术领域，涉及一种唤醒床垫。

背景技术：

随着科技的不断发展，人们对于床的舒适度要求的日益增加，导致人们在早上睡熟之后往往不能按时起床，目前有部分床会设置唤醒功能，主要是通过设置闹钟来唤醒人们，这种方式一方面刺激性过大，会使人们不舒服，另一方面很多人会将闹钟关闭继续沉睡，达不到唤醒目的。

也有如申请号为201511026970.x的专利申请所述的唤醒装置，该唤醒装置通过倾斜床体来使人们从床上落入地面，以达到唤醒目的，但是这种方式存在着以下问题：用户在掉落地面的瞬间，会受到来自地面的反作用力，导致会出现撞击疼痛，用户体验不佳，而且容易造成用户的身体伤害。

技术实现要素：

本发明提供一种唤醒床垫，以解决现有闹钟唤醒以及倾斜床体唤醒用户时存在的刺激性过大、以及容易受伤的问题。

为解决上述技术问题，本发明采用的技术方案是：

一种唤醒床垫，包括床垫本体，所述床垫本体从上至下依次设有气垫层、胶垫层以及支撑层，其中：

所述气垫层沿床垫本体长度方向并排设置若干与床垫本体宽度等长的气垫腔，每个气垫腔均设有充气口以及排气口，所述充气口连接有充气泵，所述排气口连接有口塞，所述口塞连接有气缸，并由气缸驱动关闭和打开排气口，每个口塞连接的气缸均连接于控制器；

所述支撑层内设有支撑架，所述支撑层内还设有振动电机，所述振动电机连接于所述控制器，且所述振动电机设置在床垫本体对应用户头部的位置处。

作为优选，每个气垫腔沿床垫本体宽度方向设有若干凸起，且所述凸起内部具有腔室。

作为优选，所述凸起呈凸字形结构，其内部腔室连接于气垫腔的腔室。

作为优选，所述气垫层上方还设有一软质层，所述软质层用于抵消所述凸起的部分硬性支撑力。

作为优选，每个气垫腔上均设有6-8个凸起。

作为优选，所述控制器设有定时器，在达到预设时间时，所述控制器沿床垫本体长度方向依次控制气垫腔排气。

作为优选，所述排气口和充气口分设在气垫腔的两侧。

本发明通过设置气垫腔、口塞、气缸以及控制器，在用户设定时间达到时，控制器会控制气缸回缩，此时口塞脱离排气口，气垫腔内的气体从排气口排出，此时支撑用户的气垫腔会下沉，用户则会感知到气垫腔的下沉，进而被唤醒，该种方式柔和不刺激，不会使用户受到伤害。而且当用户依旧不起床时，通过控制器控制振动电机振动，进而能够使得用户被振醒，同样不会使用户受到伤害。

附图说明

图1是本发明唤醒床垫的外形结构示意图；

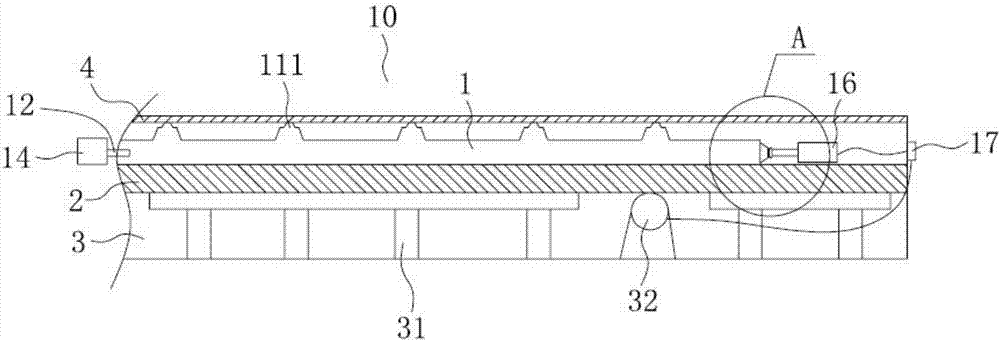

图2是本发明唤醒床垫的内部结构示意图；

图3是本发明图2的a处放大示意图。

图中：

1、气垫层；2、胶垫层；3、支撑层；4、软质层；10、床垫本体；11、气垫腔；12、充气口；13、排气口；14、充气泵；15、口塞；16、气缸；17、控制器；31、支撑架；32、振动电机；111、凸起。

具体实施方式

下面结合附图对本发明的具体实施例加以说明：

本发明提供一种唤醒床垫，如图1-3所示，该唤醒床垫包括床垫本体10，该床垫本体10从上至下依次设有气垫层1、胶垫层2以及支撑层3，其中：

上述气垫层1沿床垫本体10长度方向并排设置若干气垫腔11，每个气垫腔11的长度均与床垫本体10宽度等长，在每个气垫腔11的两侧分别设有充气口12以及排气口13，其中充气口12连接于充气泵14，用于该气垫腔11的充气；排气口13则连接有一口塞15，该口塞15连接有气缸16，通过气缸16的伸长，能够带动口塞15塞入排气口13，将排气口13关闭；通过气缸16的回缩，气缸16能够带动口塞15脱离排气口13，将排气口13打开进行排气。本实施例中，上述每个气垫腔11均配套一充气泵14以及一气缸16，进而能够实现每个气垫腔11的单独充气排气控制。需要指出的是，上述充气泵14以及气缸16均连接于控制器17，该控制器17可以设置在床垫本体10的一侧，用于控制充气泵14和气缸16的动作。

具体的，可参照图2，每个气垫腔11沿床垫本体10宽度方向设有若干凸起111，该凸起111呈凸字形结构，其内部腔室连接于气垫腔11的腔室。通过设置凸起111，能够使得用户身体被凸起111支撑，以避免床垫过软，不利于用户的健康。具体的，本实施例上述凸起111设置为6-8个，可根据床垫本体10的宽度进行设定，本实施例中，相邻两个凸起111之间的距离为床垫本体10宽度的1/6-1/8，以实现最佳的支撑效果。

当然，考虑到上述凸起111在充气后，其支撑力会较大，即其支撑为硬性支撑，对于一些用户来说，硬性支撑不够舒适，因此，本实施例在气垫层1上方还设有一软质层4，该软质层4可以采用硅胶、棉布或者绒布制成，其用于抵消凸起111的部分硬性支撑力，进一步提高本实施例唤醒床垫的舒适度。

本实施例中，在支撑层3内设有支撑架31，具体的，该支撑架31可采用木质材料制成，也可以选用钢材制成，其可以实现对整个唤醒床垫的支撑，避免出现床垫因支撑力不足而损坏。

如图2所示，本实施例在支撑层3内还设有振动电机32，该振动电机32连接于控制器17，具体的，该振动电机32设置在床垫本体10对应用户头部的位置处，当控制器17控制振动电机32振动时，可以将用户振醒。

上述胶垫层2位于气垫层1和支撑层3之间，进一步提供支撑作用。

本实施例中，上述控制器17设有定时器(图中未示出)，用户在睡前可以通过定时器进行定时，在达到预设时间时，定时器会发送信号给控制器17，控制器17则沿床垫本体10长度方向依次控制气垫腔11排气。

下面对本实施例的唤醒床垫的工作原理加以说明：

在使用本实施例的唤醒床垫时，首先用户在睡前通过定时器进行定时，在达到预设时间时，定时器会发送信号给控制器17，控制器17则会将位于头部的气垫腔11的气体排掉，具体是通过气缸16带动口塞15脱离排气口13，此时床垫本体10头部位置的气垫腔11先排气下沉，此时用户的头部则会下降，而头部的突然下降则会使用户醒过来。该种方式相较于现有的闹钟以及倾斜床体唤醒用户的方式，本实施例的唤醒方式更加柔和，不会造成用户身体的伤害。而且进一步的，在上述头部下降用户依旧不能清醒的话，则沿床垫本体10长度方向依次控制气垫腔11排气，直至用户醒来。

当所有气垫腔11均排气后，用户依旧没有醒过来时，控制器17则控制振动电机32振动，用户被振醒。由于本实施例在振动电机32上方还设有胶垫层2，因此，用户不会受到特别大的振动，也就不会使用户受到刺激，具有唤醒方式柔和的特点，而且也不会使用户受到伤害。

以上对本发明的实施例进行了详细说明，但所述内容仅为本发明的较佳实施例，不能被认为用于限定本发明的实施范围。凡依本发明范围所作的均等变化与改进等，均应仍归属于本专利涵盖范围之内。

技术特征：

技术总结
本发明属于床相关技术领域，公开了一种唤醒床垫，包括床垫本体，所述床垫本体从上至下依次设有气垫层、胶垫层以及支撑层，气垫层沿床垫本体长度方向并排设置若干与床垫本体宽度等长的气垫腔，每个气垫腔均设有充气口以及排气口，排气口连接有口塞，口塞连接有气缸，并由气缸驱动关闭和打开排气口，每个口塞连接的气缸均连接于控制器；支撑层内设有支撑架，所述支撑层内还设有振动电机，所述振动电机连接于所述控制器，且所述振动电机设置在床垫本体对应用户头部的位置处。本发明的唤醒床垫，唤醒用户的方式柔和不刺激，不会使用户受到伤害。

技术研发人员：韩乔依
受保护的技术使用者：韩乔依
技术研发日：2017.04.19
技术公布日：2017.10.20
