一种汽车车载移动厨房的制作方法

本实用新型涉及车载设备技术领域，特别是涉及一种汽车车载移动厨房。

背景技术：

随着中国经济的发展，中国物质生活有了很大的提高，特别城市生活压力大，人们为了亲近自然，一般周末都要去郊游成了时尚，在郊游过程中，烧烤或者吃饭是要解决的一个问题，为此，本实用新型提供了一种汽车车载移动厨房，结构紧凑，能够随车携带，并且烧烤方便，能够完成食物的煮，炒，炸，煎功能，并且实现火锅功能。

技术实现要素：

本实用新型主要解决的技术问题是提供一种汽车车载移动厨房，能够实现野外做饭，实现户外烧烤，能够完成食物的煮，炒，炸，煎功能，结构紧凑，通用性强，成本低。

所述的一种汽车车载移动厨房，包括：底部橱柜，底部橱柜采用长方体结构，在底部橱柜上端设置了橱柜支撑面板，橱柜支撑面板采用长方形，在橱柜支撑面板的四周分别连接设置了水平板a、水平板b、水平板c和水平板d，水平板a和水平板c左右对称，水平板b和水平板d左右对称，四个水平板通过铰链与橱柜支撑面板连接为一个整体。

在橱柜支撑面板上端设置了烤炉工具盒，烤炉工具盒采用抽屉结构，在烤炉工具盒内放置了烧烤工具。

在烤炉工具盒上端连接设置了烤炉架，烤炉架采用长方体结构，在烤炉架两端设置了烤炉架凹槽，在烤炉架中间位置设置了烤炉架本体，烤炉架本体采用长方体凹槽，在长方体凹槽内设置了筛网，在筛网上设置了烤炉架网孔，通过在烤炉架网孔上设置木炭，从而取得烧烤的能量来源。

在烤炉架本体上设置了左右两个支撑挂件，在支撑挂件上设置了挂件孔，在两个支撑挂件的顶部设置了长方体的顶板。

在挂件孔之间设置了烧烤工具，烧烤工具为烧烤叉，烧烤叉中间设置了烧烤叉转轴，在烧烤叉转轴上连接了烧烤叉转柄，烧烤叉转柄采用木质结构，通过烧烤叉转柄的旋转，完成烤肉，烤鱼的工作。

为了使得车载烧烤设备移动方便，在底部橱柜下端设置了滚轮，一种优选技术方案，在滚轮上设置了脚刹车结构，保证移动的稳定和安全。

本实用新型的有益效果是：本实用新型一种汽车车载移动厨房，结构紧凑，能够实现上下折叠收缩，功能强大，能够随车携带，并且烧烤方便，能够完成食物的煮，炒，炸，煎功能。

附图说明

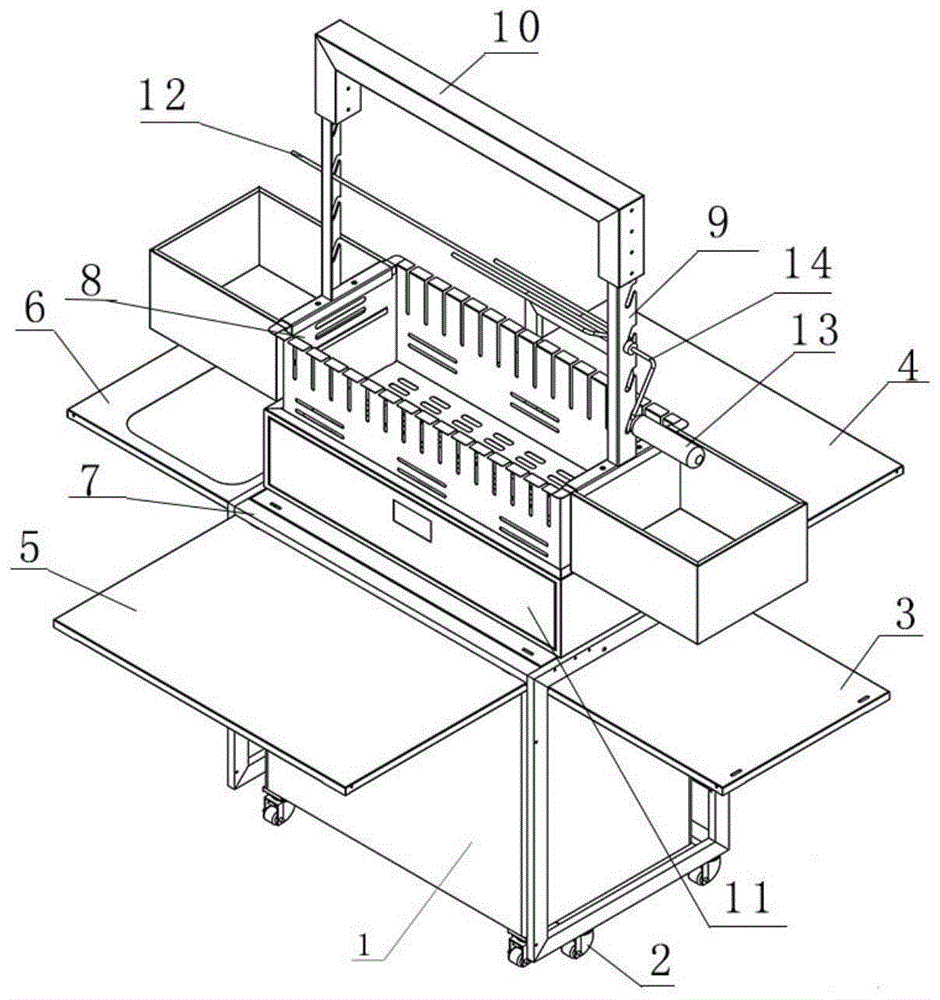

图1是本实用新型一种汽车车载移动厨房的立体结构示意图；

图2是本实用新型一种汽车车载移动厨房的正面视图结构示意图；

图3是本实用新型一种汽车车载移动厨房的右面视图结构示意图；

图4是本实用新型一种汽车车载移动厨房的仰面视图结构示意图；

图5是一种汽车车载移动厨房的烤炉架整体结构图；

图6是一种汽车车载移动厨房的烤炉架俯视图结构图；

附图中各部件的标记如下：

1为底部橱柜，2为滚轮，3为水平板a，4为水平板b，5为水平板c，6为水平板d，7为橱柜支撑面板，8为烤炉架，9为支撑挂件，10为顶板，11为烤炉工具盒，12为烧烤叉，13为烧烤叉转柄，14烧烤叉转轴，15为烤炉架凹槽，16为烤炉架网孔。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参阅图1到图6，本实用新型实施例包括：

所述的一种汽车车载移动厨房，包括：底部橱柜，底部橱柜采用长方体结构，在底部橱柜上端设置了橱柜支撑面板，橱柜支撑面板采用长方形，在橱柜支撑面板的四周分别连接设置了水平板a、水平板b、水平板c和水平板d，水平板a和水平板c左右对称，水平板b和水平板d左右对称，四个水平板通过铰链与橱柜支撑面板连接为一个整体。

在橱柜支撑面板上端设置了烤炉工具盒，烤炉工具盒采用抽屉结构，在烤炉工具盒内放置了烧烤工具。

在烤炉工具盒上端连接设置了烤炉架，烤炉架采用长方体结构，在烤炉架两端设置了烤炉架凹槽，在烤炉架中间位置设置了烤炉架本体，烤炉架本体采用长方体凹槽，在长方体凹槽内设置了筛网，在筛网上设置了烤炉架网孔，通过在烤炉架网孔上设置木炭，从而取得烧烤的能量来源。

在烤炉架本体上设置了左右两个支撑挂件，在支撑挂件上设置了挂件孔，在两个支撑挂件的顶部设置了长方体的顶板。

在挂件孔之间设置了烧烤工具，烧烤工具为烧烤叉，烧烤叉中间设置了烧烤叉转轴，在烧烤叉转轴上连接了烧烤叉转柄，烧烤叉转柄采用木质结构，通过烧烤叉转柄的旋转，完成烤肉，烤鱼的工作。

为了使得车载烧烤设备移动方便，在底部橱柜下端设置了滚轮，一种优选技术方案，在滚轮上设置了脚刹车结构，保证移动的稳定和安全。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。

技术特征：

1.一种汽车车载移动厨房，其特征在于，包括底部橱柜，底部橱柜采用长方体结构，在底部橱柜上端设置了橱柜支撑面板，橱柜支撑面板采用长方形，在橱柜支撑面板的四周分别连接设置了水平板a、水平板b、水平板c和水平板d，水平板a和水平板c左右对称，水平板b和水平板d左右对称，四个水平板通过铰链与橱柜支撑面板连接为一个整体，在橱柜支撑面板上端设置了烤炉工具盒，烤炉工具盒采用抽屉结构，在烤炉工具盒内放置了烧烤工具，在烤炉工具盒上端连接设置了烤炉架，烤炉架采用长方体结构，在烤炉架两端设置了烤炉架凹槽，在烤炉架中间位置设置了烤炉架本体，烤炉架本体采用长方体凹槽，在长方体凹槽内设置了筛网，在筛网上设置了烤炉架网孔，在烤炉架本体上设置了左右两个支撑挂件，在支撑挂件上设置了挂件孔，在两个支撑挂件的顶部设置了长方体的顶板，在挂件孔之间设置了烧烤工具，烧烤工具为烧烤叉，烧烤叉中间设置了烧烤叉转轴，在烧烤叉转轴上连接了烧烤叉转柄，烧烤叉转柄采用木质结构，为了使得车载烧烤设备移动方便，在底部橱柜下端设置了滚轮。

2.根据权利要求1所述的一种汽车车载移动厨房，其特征在于，在滚轮上设置了脚刹车结构。

技术总结
本实用新型公开了一种汽车车载移动厨房，包括：底部橱柜，在底部橱柜上端设置了橱柜支撑面板，在橱柜支撑面板的四周分别连接设置了水平板A、水平板B、水平板C和水平板D，水平板A和水平板C左右对称，在橱柜支撑面板上端设置了烤炉工具盒，在烤炉工具盒内放置了烧烤工具，在烤炉工具盒上端连接设置了烤炉架，在烤炉架两端设置了烤炉架凹槽，在烤炉架中间位置设置了烤炉架本体，在长方体凹槽内设置了筛网，在筛网上设置了烤炉架网孔，本实用新型一种汽车车载移动厨房，结构紧凑，能够实现上下折叠收缩，功能强大，能够随车携带，并且烧烤方便，能够完成食物的煮，炒，炸，煎功能。

技术研发人员：孙文生;其他发明人请求不公开姓名
