一种床垫用云端睡眠数据收集装置的制作方法

本实用新型涉及数据收集技术领域，尤其涉及一种床垫用云端睡眠数据收集装置。

背景技术：

床垫是为了保证消费者获得健康而又舒适的睡眠而使用的一种介于人体和床之间的物品，床垫材质繁多，不同材料制作的床垫能给人带来不同的睡眠效果。有的床垫带有睡眠收集装置，但是现有的收集装置拆装不便，不便于进行维修保养，且睡姿不舒服，易损伤身体，因此，我们设计了一种床垫用云端睡眠数据收集装置。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种床垫用云端睡眠数据收集装置。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种床垫用云端睡眠数据收集装置，包括柔软板，所述柔软板的底侧等距均分设有若干体表温度传感器及压力传感器，所述柔软板的一侧固定连接设有音频采集器，所述柔软板的一侧固定连接设有传输导线，所述传输导线的一侧电性连接设有plc控制器，所述plc控制器的内侧通过导线电性连接设有gprs通讯模块、信息数据模块、移动端，所述柔软板的底侧活动连接设有床垫，所述床垫的顶侧固定设有导线槽，所述床垫的顶侧等距均分设有四个导向槽，所述导向槽的内侧活动连接设有收缩环，所述收缩环的内侧滑动连接设有导向柱，所述导向柱的一侧固定连接在柔软板的底侧，所述导向柱的一侧固定设有锁定槽，所述锁定槽的一侧固定设有移动槽，所述锁定槽的内侧滑动连接设有锁定块，所述锁定块的一侧与移动槽之间活动连接设有复位弹簧，所述锁定块的一侧固定连接设有拨钮，所述拨钮的一侧与移动槽之间活动连接设有弹性支撑柱，所述拨钮的一侧通过合页翻转连接设有卡扣，所述床垫的一侧固定设有与卡扣相匹配的卡扣槽，所述plc控制器通过导线电性连接外接电源。

优选的，所述柔软板的顶侧固定连接设有舒适板。

优选的，所述导向柱的底侧为弧形结构。

优选的，所述收缩环的内侧活动连接设有若干弹簧。

本实用新型提出的一种床垫用云端睡眠数据收集装置，有益效果在于：通过柔软板的顶侧固定连接设有舒适板，可以增加床垫的舒适性，提高对人体的保护，最大化放松身体，提高使用者的体验效果，通过导向柱的底侧为弧形结构，可以方便进行卡扣连接，做到了拆卸方便，安装更换快捷，拆装方便，便于维修更换，通过收缩环的内侧活动连接设有若干弹簧，可以对导向柱进行二次固定，提高柔软板与床垫之间的稳定连接，加强稳定性，该床垫用云端睡眠数据收集装置，拆装方便，使用简单，智能化操作，便于维修更换。

附图说明

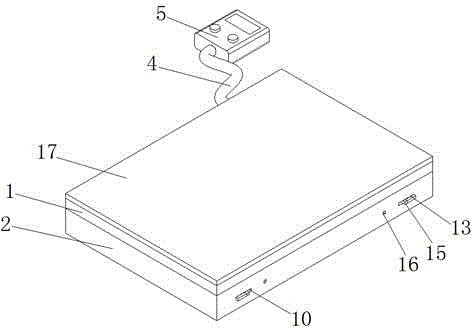

图1为本实用新型提出的一种床垫用云端睡眠数据收集装置的等轴测结构示意图；

图2为本实用新型提出的一种床垫用云端睡眠数据收集装置的右视剖面结构示意图；

图3为本实用新型提出的一种床垫用云端睡眠数据收集装置的俯视剖面结构示意图。

图4为本实用新型提出的一种床垫用云端睡眠数据收集装置的原理框架示意图。

图中：柔软板1、床垫2、导线槽3、传输导线4、plc控制器5、导向槽6、收缩环7、导向柱8、锁定槽9、移动槽10、锁定块11、复位弹簧12、拨钮13、弹性支撑柱14、卡扣15、卡扣槽16、舒适板17。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种床垫用云端睡眠数据收集装置，包括柔软板1，柔软板1的底侧等距均分设有若干体表温度传感器及压力传感器，柔软板1的一侧固定连接设有音频采集器，柔软板1的一侧固定连接设有传输导线4，传输导线4的一侧电性连接设有plc控制器5，plc控制器5的内侧通过导线电性连接设有gprs通讯模块、信息数据模块、移动端，柔软板1的底侧活动连接设有床垫2，床垫2的顶侧固定设有导线槽3，床垫2的顶侧等距均分设有四个导向槽6，导向槽6的内侧活动连接设有收缩环7，收缩环7的内侧滑动连接设有导向柱8，导向柱8的一侧固定连接在柔软板1的底侧，导向柱8的一侧固定设有锁定槽9，锁定槽9的一侧固定设有移动槽10，锁定槽9的内侧滑动连接设有锁定块11，锁定块11的一侧与移动槽10之间活动连接设有复位弹簧12，锁定块11的一侧固定连接设有拨钮13，拨钮13的一侧与移动槽10之间活动连接设有弹性支撑柱14，拨钮13的一侧通过合页翻转连接设有卡扣15，床垫2的一侧固定设有与卡扣15相匹配的卡扣槽16，plc控制器5通过导线电性连接外接电源。

本实用新型中，通过柔软板1的顶侧固定连接设有舒适板17，可以增加床垫的舒适性，提高对人体的保护，最大化放松身体，提高使用者的体验效果。

本实用新型中，通过导向柱8的底侧为弧形结构，可以方便进行卡扣连接，做到了拆卸方便，安装更换快捷，拆装方便，便于维修更换。

本实用新型中，通过收缩环7的内侧活动连接设有若干弹簧，可以对导向柱8进行二次固定，提高柔软板1与床垫2之间的稳定连接，加强稳定性，该床垫用云端睡眠数据收集装置，拆装方便，使用简单，智能化操作，便于维修更换。

工作原理：当用户睡在柔软板1上时，身体压力进行施压，体表温度传感器及压力传感器接收到信号，夜间睡眠呼吸，音频采集器接收到信号，三者将信号通过导线传送到plc控制器5，plc控制器5再将信号传输到gprs通讯模块，gprs通讯模块将信号转换输入到信息数据模块，信息数据模块最终将信号存入移动端。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种床垫用云端睡眠数据收集装置，包括柔软板(1)，所述柔软板(1)的底侧等距均分设有若干体表温度传感器及压力传感器，所述柔软板(1)的一侧固定连接设有音频采集器，所述柔软板(1)的一侧固定连接设有传输导线(4)，所述传输导线(4)的一侧电性连接设有plc控制器(5)，所述plc控制器(5)的内侧通过导线电性连接设有gprs通讯模块、信息数据模块、移动端，其特征在于，所述柔软板(1)的底侧活动连接设有床垫(2)，所述床垫(2)的顶侧固定设有导线槽(3)，所述床垫(2)的顶侧等距均分设有四个导向槽(6)，所述导向槽(6)的内侧活动连接设有收缩环(7)，所述收缩环(7)的内侧滑动连接设有导向柱(8)，所述导向柱(8)的一侧固定连接在柔软板(1)的底侧，所述导向柱(8)的一侧固定设有锁定槽(9)，所述锁定槽(9)的一侧固定设有移动槽(10)，所述锁定槽(9)的内侧滑动连接设有锁定块(11)，所述锁定块(11)的一侧与移动槽(10)之间活动连接设有复位弹簧(12)，所述锁定块(11)的一侧固定连接设有拨钮(13)，所述拨钮(13)的一侧与移动槽(10)之间活动连接设有弹性支撑柱(14)，所述拨钮(13)的一侧通过合页翻转连接设有卡扣(15)，所述床垫(2)的一侧固定设有与卡扣(15)相匹配的卡扣槽(16)，所述plc控制器(5)通过导线电性连接外接电源。

2.根据权利要求1所述的一种床垫用云端睡眠数据收集装置，其特征在于，所述柔软板(1)的顶侧固定连接设有舒适板(17)。

3.根据权利要求1所述的一种床垫用云端睡眠数据收集装置，其特征在于，所述导向柱(8)的底侧为弧形结构。

4.根据权利要求1所述的一种床垫用云端睡眠数据收集装置，其特征在于，所述收缩环(7)的内侧活动连接设有若干弹簧。

技术总结
本实用新型涉及数据收集技术领域，尤其是一种床垫用云端睡眠数据收集装置，包括柔软板，柔软板的一侧固定连接设有传输导线，传输导线的一侧电性连接设有PLC控制器，柔软板的底侧活动连接设有床垫，床垫的顶侧固定设有导线槽，床垫的顶侧等距均分设有四个导向槽，导向槽的内侧活动连接设有收缩环，收缩环的内侧滑动连接设有导向柱，导向柱的一侧固定连接在柔软板的底侧，导向柱的一侧固定设有锁定槽，锁定槽的一侧固定设有移动槽，锁定槽的内侧滑动连接设有锁定块，锁定块的一侧与移动槽之间活动连接设有复位弹簧，该床垫用云端睡眠数据收集装置，拆装方便，使用简单，智能化操作，便于维修更换。

技术研发人员：陈凤林
受保护的技术使用者：惠州市美华家具有限公司
技术研发日：2020.03.26
技术公布日：2020.12.29
