一种办公家具铁箱柜的抽屉柜折叠式箱板组件装置的制作方法

本实用新型涉及办公家具铁箱柜的抽屉柜箱板组件装置，尤其是一种办公家具铁箱柜的抽屉柜折叠式箱板组件装置。

背景技术：

目前，现有市场上的办公家具铁箱柜的抽屉柜大多数采用固定式和拼板组合式，由于拼板组合式抽屉柜方便运输，市场占有率高，拼板组合式铁箱柜的抽屉柜在组装时，由于部件较多，需要专业人员携带专用安装工具到现场进行安装，通过连接部件进行连接固定抽屉柜的箱体板，专业人员的安装费用较高，由于企业外派的专业人员较少，影响市场的经营销售和企业远程销售的终端市场的售后服务，鉴于上述的诸多原因，现提出一种办公家具铁箱柜的抽屉柜折叠式箱板组件装置。

技术实现要素：

本实用新型的目的是为了克服拼板组合式抽屉柜部件较多，需要专业人员携带专用安装工具到现场进行安装，通过连接部件进行连接固定抽屉柜的箱体板，专业人员的安装费用较高，由于企业外派的专业人员较少，影响市场的经营销售和企业远程销售的终端市场的售后服务；现通过合理的设计，提供一种办公家具铁箱柜的抽屉柜折叠式箱板组件装置；本实用新型的箱板为m形的对折箱体板，在现场支撑对折箱体板后，箱体板的底部扣上顶板和底部插接底板及完成抽屉柜箱体的组装，不需要专业人员到现场进行安装装，减少了抽屉柜箱体连接部件，终端的售后人员通过说明书能够自行安装，安装简单方便，提高了产品的质量和销售价格，便于市场推广。

本实用新型为了实现上述目的，采用如下技术方案，一种办公家具铁箱柜的抽屉柜折叠式箱板组件装置，是由：箱体右侧板、箱体左侧板、箱体左背板、箱体右背板、顶板插接头、侧板边缝立柱、背板中缝立柱、顶板定位孔、侧板合页、背中缝合页、前框立柱构成；箱体左背板与箱体右背板相对的边沿内侧对称设置一对背板中缝立柱，一对背板中缝立柱外侧体板的对接缝之间均布设置至少一对背中缝合页，箱体左背板与箱体右背板设置为向外对折的一对板体；

箱体左背板的外侧设置箱体左侧板，箱体左侧板与箱体左背板的边沿内侧对称设置一对侧板边缝立柱，一对侧板边缝立柱内侧的对接缝之间均布设置至少一对侧板合页，箱体左背板与箱体左侧板设置为向内对折的一对板体；箱体右背板的外侧设置箱体右侧板，箱体右侧板与箱体右背板的边沿内侧对称设置一对侧板边缝立柱，一对侧板边缝立柱内侧的对接缝之间均布设置至少一对侧板合页，箱体左背板与箱体左侧板设置为向内对折的一对板体；箱体左背板、箱体右背板的两侧分别与箱体右侧板、箱体左侧板设置为m形的对折箱体板；箱体右侧板、箱体左侧板为左右对称设置，箱体右侧板、箱体左侧板的前端内侧对称设置一对前框立柱，一对前框立柱内侧对称预留一对滑槽，一对滑槽中分别设置顶板插接头；箱体右侧板、箱体左侧板上端分别预留顶板定位孔。

有益效果：本实用新型的箱板为m形的对折箱体板，在现场支撑对折箱体板后，箱体板的底部扣上顶板和底部插接底板及完成抽屉柜箱体的组装，不需要专业人员到现场进行安装，减少了抽屉柜箱体连接部件，终端的售后人员通过说明书能够自行安装，安装简单方便，提高了产品的质量和销售价格，便于市场推广。

附图说明

下面结合附图对本实用新型作进一步说明：

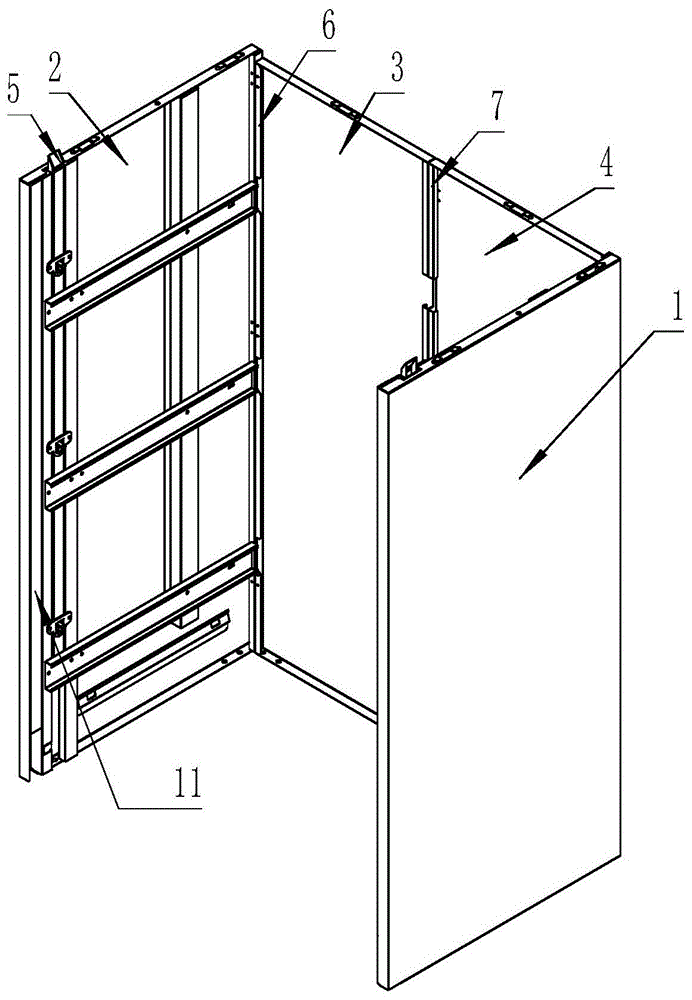

图1是总装立体结构示意图；

图2是图1的前视结构示意图；

图3是图1的俯视结构示意图；

图4是图3的局部结构示意图；

图5是图3的局部结构示意图；

图6是图1的折叠后结构示意图；

图7是图6的局部结构示意图；

图1、2、3、4、5、6、7中：箱体右侧板1、箱体左侧板2、箱体左背板3、箱体右背板4、顶板插接头5、侧板边缝立柱6、背板中缝立柱7、顶板定位孔8、侧板合页9、背中缝合页10、前框立柱11。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细说明：

箱体左背板3与箱体右背板4相对的边沿内侧对称设置一对背板中缝立柱7，一对背板中缝立柱7外侧体板的对接缝之间均布设置至少一对背中缝合页10，箱体左背板3与箱体右背板4设置为向外对折的一对板体；

箱体左背板3的外侧设置箱体左侧板2，箱体左侧板2与箱体左背板3的边沿内侧对称设置一对侧板边缝立柱6，一对侧板边缝立柱6内侧的对接缝之间均布设置至少一对侧板合页9，箱体左背板3与箱体左侧板2设置为向内对折的一对板体；箱体右背板4的外侧设置箱体右侧板1，箱体右侧板1与箱体右背板4的边沿内侧对称设置一对侧板边缝立柱6，一对侧板边缝立柱6内侧的对接缝之间均布设置至少一对侧板合页9，箱体左背板3与箱体左侧板2设置为向内对折的一对板体；箱体左背板3、箱体右背板4的两侧分别与箱体右侧板1、箱体左侧板2设置为m形的对折箱体板；箱体右侧板1、箱体左侧板2为左右对称设置，箱体右侧板1、箱体左侧板2的前端内侧对称设置一对前框立柱11，一对前框立柱11内侧对称预留一对滑槽，一对滑槽中分别设置顶板插接头5；箱体右侧板1、箱体左侧板2上端分别预留顶板定位孔8。

技术特征：

1.一种办公家具铁箱柜的抽屉柜折叠式箱板组件装置，是由：箱体右侧板(1)、箱体左侧板(2)、箱体左背板(3)、箱体右背板(4)、顶板插接头(5)、侧板边缝立柱(6)、背板中缝立柱(7)、顶板定位孔(8)、侧板合页(9)、背中缝合页(10)、前框立柱(11)构成；其特征在于：箱体左背板(3)与箱体右背板(4)相对的边沿内侧对称设置一对背板中缝立柱(7)，一对背板中缝立柱(7)外侧体板的对接缝之间均布设置至少一对背中缝合页(10)，箱体左背板(3)与箱体右背板(4)设置为向外对折的一对板体。

2.根据权利要求1所述的一种办公家具铁箱柜的抽屉柜折叠式箱板组件装置，其特征在于：箱体左背板(3)的外侧设置箱体左侧板(2)，箱体左侧板(2)与箱体左背板(3)的边沿内侧对称设置一对侧板边缝立柱(6)，一对侧板边缝立柱(6)内侧的对接缝之间均布设置至少一对侧板合页(9)，箱体左背板(3)与箱体左侧板(2)设置为向内对折的一对板体；箱体右背板(4)的外侧设置箱体右侧板(1)，箱体右侧板(1)与箱体右背板(4)的边沿内侧对称设置一对侧板边缝立柱(6)，一对侧板边缝立柱(6)内侧的对接缝之间均布设置至少一对侧板合页(9)，箱体左背板(3)与箱体左侧板(2)设置为向内对折的一对板体；箱体左背板(3)、箱体右背板(4)的两侧分别与箱体右侧板(1)、箱体左侧板(2)设置为m形的对折箱体板；箱体右侧板(1)、箱体左侧板(2)为左右对称设置，箱体右侧板(1)、箱体左侧板(2)的前端内侧对称设置一对前框立柱(11)，一对前框立柱(11)内侧对称预留一对滑槽，一对滑槽中分别设置顶板插接头(5)；箱体右侧板(1)、箱体左侧板(2)上端分别预留顶板定位孔(8)。

技术总结
一种办公家具铁箱柜的抽屉柜折叠式箱板组件装置，箱体左背板与箱体右背板相对的边沿内侧对称设置一对背板中缝立柱，一对背板中缝立柱外侧体板的对接缝之间均布设置至少一对背中缝合页，箱体左背板与箱体右背板设置为向外对折的一对板体；一对侧板边缝立柱内侧的对接缝之间均布设置至少一对侧板合页，一对侧板边缝立柱内侧的对接缝之间均布设置至少一对侧板合页，箱体左背板、箱体右背板的两侧分别与箱体右侧板、箱体左侧板设置为M形的对折箱体板；本实用新型的箱板为M形的对折箱体板，不需要专业人员到现场进行安装，终端的售后人员通过说明书能够自行安装，安装简单方便，提高了产品的质量和销售价格，便于市场推广。

技术研发人员：李荣坡;袁路
受保护的技术使用者：荣欣金属科技(洛阳)有限公司
技术研发日：2020.07.06
技术公布日：2021.04.02
