智能人行道闸系统的制作方法

本实用新型涉及一种人行道闸系统，尤其是智能人行道闸系统。

背景技术：

人行道闸运行能力可靠持久、安全性及防范级别高，通过人行道闸门禁实现身份识别，确保一次通过一人，有效防止尾随，在旅游景点、地铁站、展会等场合被广泛使用，现有的人行道闸系统可以准确的进行身份识别后控制闸门的开启，但是无法对人员的类别进行提示，安保人员无法对人员的类别快速做出判断并给出正确的指引，分流速度慢，例如在商品交易会等大型展会中，普通的观展人员、参展商和采购商这三类人群可以进入的区域不同，或者所走的通道不同，而现有的人行道闸无法做出提示，安保人员需要进行询问，或者根据参展人员出示的吊牌进行识别后给与正确的指引，导致人员的通过速度缓慢。

技术实现要素：

针对现有技术的不足，本实用新型提供一种可以提示人员类别的智能人行道闸系统。

本实用新型的技术方案为：智能人行道闸系统，它包括：底座、闸门、第一侧板、第二侧板、第一RFID读写器、第二RFID读写器和安检门，所述底座两侧安装有第一侧板和第二侧板，所述第一侧板的外侧安装有第一RFID读写器，所述第二侧板的外侧安装有第二RFID读写器，所述底座的前端安装有闸门，所述闸门两侧边均安装有红外接近开关，用于人体检出后控制闸门的开启，所述闸门后端安装有安检门，用于金属探测，所述安检门的两侧边分别安装有第一指示灯和第二指示灯，所述第一指示灯通过导线与第一RFID读写器连接，所述第二指示灯通过导线与第二RFID读写器连接。

进一步的，所述闸门的底部设置有电源箱，所述电源箱的输入端连接市电，所述电源箱的输出端分别与第一RFID读写器、第二RFID读写器、红外接近开关、第一指示灯和第二指示灯、闸门和安检门连接。

进一步的，所述第一指示灯为磷化镓二极管，所述第二指示灯为砷化镓二极管。

本实用新型的工作方法：展会中通常有三类人群参展，参展商、采购商和普通观展人员，参展商和采购商均有展会派发的内置有RFID标签的吊牌，其中参展商的RFID标签对应第一RFID读写器，采购商的RFID标签对应第二RFID读写器，RFID标签记录有人员的信息，通过闸机时，无需出示吊牌，只要携带在身上便可以通过RFDI读写器读写，当人员靠近闸机时，红外接近开关检测到有人后自动开启闸门，人进入安检门区域，金属探测装置对进入的人员进行探测，若有探测到金属违禁物品者，警报器自动报警，金属探测的同时，第一RFID读写器和第二RFID读写器对人员携带的RFID标签进行读写，第一阅读器读写到参展商的信息后，控制第一指示灯开启，亮绿灯，第二阅读器读写到采购商的信息，控制第二指示灯开启，亮红灯，若没有读写到信息，则为普通观展人员，第一指示灯和第二指示灯均关闭，安保人员通过指示灯分辨人员类别后给与正确的指引，分流人群到不同的区域。

本实用新型的有益效果为：(1)本实用新型通过设置RFID读写器，快速读取RFID标签的信息，并做出相应的亮灯指示，提示人员类别，安保人员根据指示做出正确的指引，快速分流人群；(2)本实用新型通过设置有安检门，能够对通过人员进行金属违禁物品的探测，保障与会人员的人身安全。

附图说明

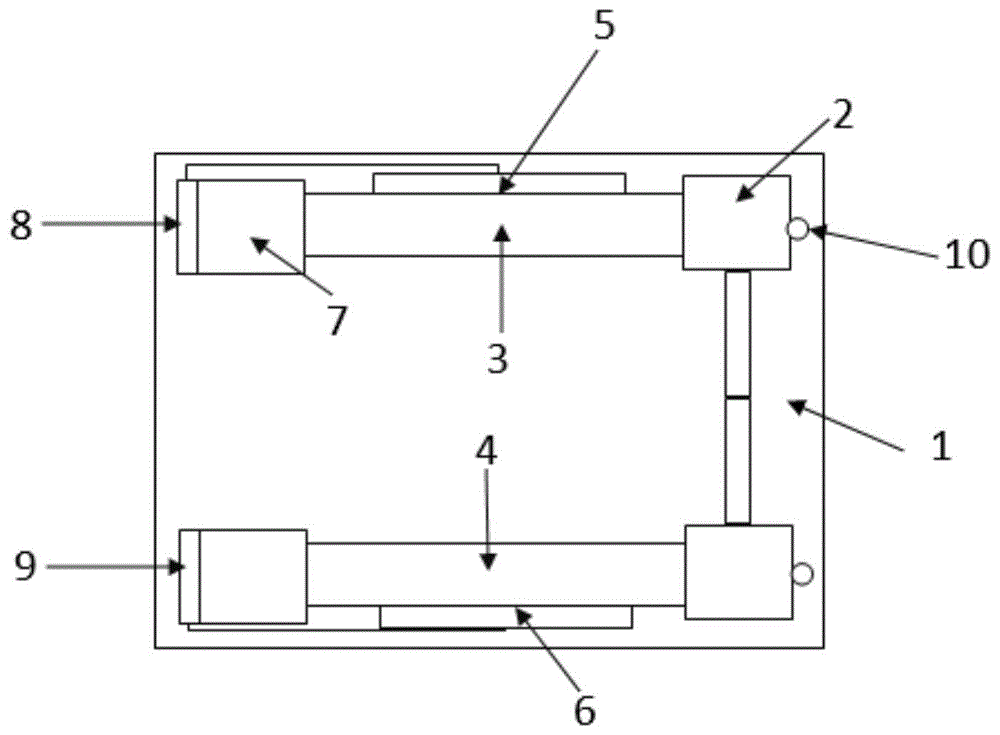

图1为本实用新型结构示意图。

图中，1、底座；2、闸门；3、第一侧板；4、第二侧板；5、第一RFID读写器；6、第二RFID读写器；7、安检门；8、第一指示灯；9、第二指示灯；10、红外接近开关。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明：

如图1所示，智能人行道闸系统，它包括：底座1、闸门2、第一侧板3、第二侧板4、第一RFID读写器5、第二RFID读写器6和安检门7，所述底座1两侧安装有第一侧板3和第二侧板4，所述第一侧板3的外侧安装有第一RFID读写器5，所述第二侧板4的外侧安装有第二RFID读写器6，所述底座1的前端安装有闸门2，所述闸门2两侧边均安装有红外接近开关10，用于人体检出后控制闸门2的开启，所述闸门2后端安装有安检门7，用于金属探测，所述安检门7的两侧边分别安装有第一指示灯8和第二指示灯9，所述第一指示灯8通过导线与第一RFID读写器5连接，所述第二指示灯9通过导线与第二RFID读写器6连接。

所述闸门2的底部设置有电源箱，所述电源箱的输入端连接市电，所述电源箱的输出端分别与第一RFID读写器5、第二RFID读写器6、红外接近开关10、第一指示灯8和第二指示灯9、闸门2和安检门7连接。

所述第一指示灯8为磷化镓二极管，所述第二指示灯9为砷化镓二极管。

本实施例中的闸门采用的是“科灵智能”牌红外感应智能摆闸。

本实施例中的安检门采用的是“探天下”品牌基本型安检门。

本实施例中的RFID读写器采用的是深圳市唯希智慧技术有限公司生产的唯尔希品牌的RFID读写模块。

上述实施例和说明书中描述的只是说明本实用新型的原理和最佳实施例，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
