一种具有防水性能的户外LED大屏幕的制作方法

本实用新型涉及屏幕技术领域，尤其涉及一种具有防水性能的户外led大屏幕。

背景技术：

近年来，随着质价比的大幅度提高，led屏幕已经被广泛的应用于照明、装饰、显示、航空、海底作业等民用和工业领域。一些模组化的led屏幕，由于功能和效果得到加强，更是受到了大众的青睐。

目前，安装在户外的led大屏幕会在两侧设置通风口，以便于通风散热，但在雨天，雨水会通过通风口渗入led大屏幕内，导致内部受雨水侵蚀而损坏。

技术实现要素：

本实用新型的目的是为了解决雨水会通过通风口渗入led大屏幕内，导致内部受雨水侵蚀而损坏，而提出的一种具有防水性能的户外led大屏幕。

为了实现上述目的，本实用新型采用了如下技术方案：

一种具有防水性能的户外led大屏幕，包括屏幕壳体，所述屏幕壳体的两侧均设有与其内部相通的通风口，所述通风口内顶端侧壁上设有滑槽，所述滑槽内滑动连接有挡板，所述通风口内底端侧壁上固定连接有密封垫，所述挡板的下端贯穿滑槽并与密封垫的上端侧壁相抵，所述滑槽内顶端侧壁上固定连接有伺服电机，所述伺服电机的输出轴末端固定连接有螺杆，所述螺杆的下端依次贯穿挡板与密封垫并与通风口内底端侧壁转动连接，所述密封垫与螺杆之间为转动连接，所述挡板与螺杆之间为螺纹连接，所述屏幕壳体的下端设有安装槽，所述安装槽内顶端侧壁上分别固定连接有电源与控制器，所述控制器的输出端与伺服电机的输入端连接，所述屏幕壳体的上端固定连接有雨量感应器，所述雨量感应器的输出端与控制器的输入端连接，所述电源的输出端分别与控制器、伺服电机和雨量感应器的输入端连接。

优选地，所述控制器的型号为80s51。

优选地，所述密封垫为橡胶材质。

优选地，所述螺杆上固定套设有限位块，所述限位块的两端分别与滑槽内相对的侧壁固定连接，所述限位块与螺杆之间为转动连接，所述限位块的下端固定连接有橡胶块。

优选地，所述挡板的两侧均设有凹槽，所述凹槽内设有滚珠，所述滚珠与滑槽内侧壁相抵。

优选地，所述通风口内设有过滤网，所述过滤网的两端分别与通风口内相对的侧壁固定连接。

优选地，所述屏幕壳体的下端且位于安装槽的正下方设有盖板，所述盖板的下端插设有锁紧螺丝，所述盖板通过锁紧螺丝与屏幕壳体的下端固定连接。

有益效果：

1.在雨天时，当雨量感应器感应到雨水后，发出信号至控制器，通过控制器控制已经设置好的参数的伺服电机，伺服电机转动带动螺杆转动，螺杆通过螺纹啮合的作用带动挡板向下移动并与密封垫相抵，从而将通风口密封起来，防止雨水渗入，密封垫可提高密封效果，进一步防止雨水渗入，本实用新型通过控制机构的设置，在雨天时自动关闭通风口，以防止通风口进水而导致内部损坏；

2.密封垫为橡胶材质，橡胶具有较强的弹性，与挡板紧紧贴合在一起，从而提高密封效果，通过限位块的设置，可防止伺服电机的参数出错后，带动挡板与伺服电机相抵，橡胶块可起到缓冲减震的作用，通过过滤网的设置，可防止飞虫进入屏幕壳体内，通过盖板的设置，可防止安装槽内进水。

附图说明

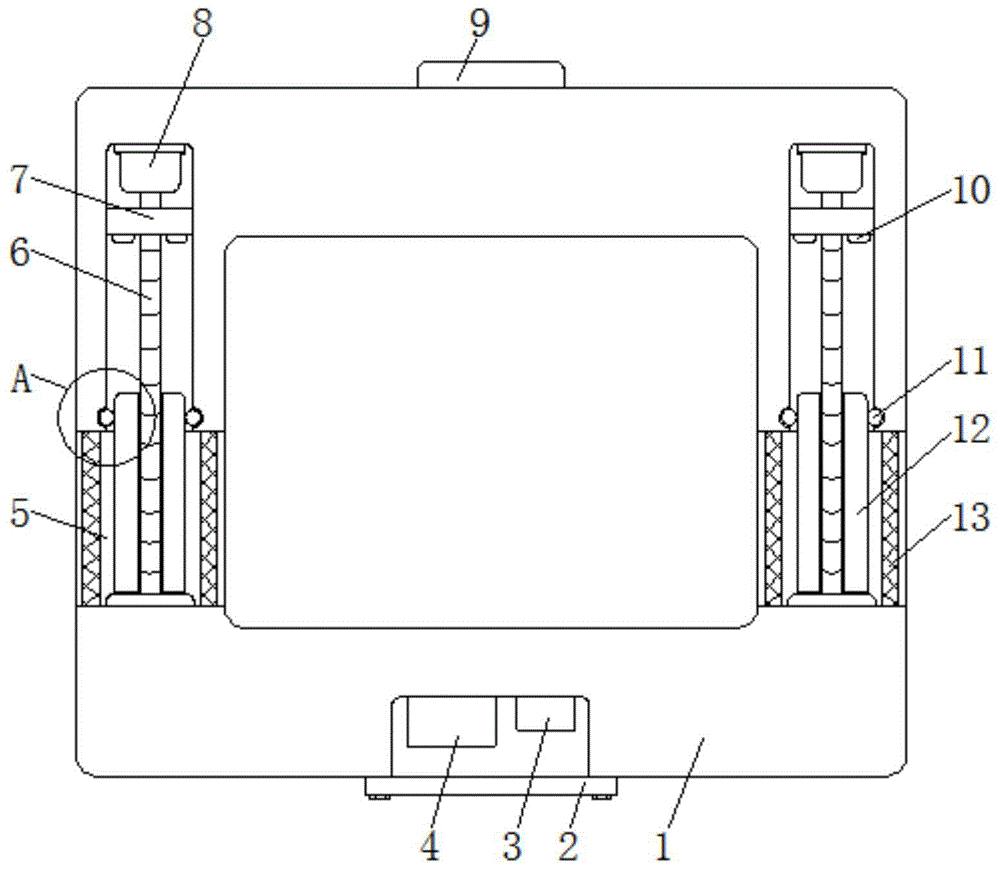

图1为本实用新型提出的一种具有防水性能的户外led大屏幕的结构示意图；

图2为本实用新型提出的一种具有防水性能的户外led大屏幕的a处结构示意图；

图3为本实用新型提出的一种具有防水性能的户外led大屏幕的电路结构示意图。

图中：1-屏幕壳体，2-盖板，3-控制器，4-电源，5-通风口，6-螺杆，7-限位块，8-伺服电机，9-雨量感应器，10-橡胶块，11-滚珠，12-挡板，13-过滤网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种具有防水性能的户外led大屏幕，包括屏幕壳体1，屏幕壳体1的两侧均设有与其内部相通的通风口5，用于起到通风散热的作用，通风口5内顶端侧壁上设有滑槽，滑槽内滑动连接有挡板12，用于起到密封作用，通风口5内底端侧壁上固定连接有密封垫，用于提高密封效果，挡板12的下端贯穿滑槽并与密封垫的上端侧壁相抵，滑槽内顶端侧壁上固定连接有伺服电机8，用于带动螺杆6，伺服电机8的输出轴末端固定连接有螺杆6，用于带动挡板12，螺杆6的下端依次贯穿挡板12与密封垫并与通风口5内底端侧壁转动连接，密封垫与螺杆6之间为转动连接，挡板12与螺杆6之间为螺纹连接，屏幕壳体1的下端设有安装槽，安装槽内顶端侧壁上分别固定连接有电源4与控制器3，电源4用于对控制器3、伺服电机8和雨量感应器9进行供电，控制器3用于控制伺服电机8，控制器3的输出端与伺服电机8的输入端电性连接，屏幕壳体1的上端固定连接有雨量感应器9，用于检测是否降雨，雨量感应器9的输出端与控制器3的输入端电性连接，电源4的输出端分别与控制器3、伺服电机8和雨量感应器9的输入端电性连接。

本实施例中，控制器的型号为80s51，密封垫为橡胶材质，用以提高密封效果，螺杆6上固定套设有限位块7，限位块7的两端分别与滑槽内相对的侧壁固定连接，限位块7与螺杆6之间为转动连接，限位块7的下端固定连接有橡胶块10，用以防止伺服电机8的参数出错后，带动挡板12与伺服电机8相抵，而橡胶块10可起到缓冲减震的作用，挡板12的两侧均设有凹槽，凹槽内设有滚珠11，滚珠11与滑槽内侧壁相抵，用以，通风口5内设有过滤网5，过滤网5的两端分别与通风口5内相对的侧壁固定连接，用以防止飞虫进入屏幕壳体1内，屏幕壳体1的下端且位于安装槽的正下方设有盖板2，盖板2的下端插设有锁紧螺丝，盖板2通过锁紧螺丝与屏幕壳体1的下端固定连接，用以防止安装槽内进水。

本实施例中，当雨量感应器9感应到雨水后，发出信号至控制器3，通过控制器3控制已经设置好的参数的伺服电机8，伺服电机8转动带动螺杆6转动，螺杆6通过螺纹啮合的作用带动挡板12向下移动并与密封垫相抵，从而将通风口5密封起来，防止雨水渗入，密封垫可提高密封效果，进一步防止雨水渗入，本实用新型通过控制机构的设置，在雨天时自动关闭通风口，以防止通风口进水而导致内部损坏。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种具有防水性能的户外led大屏幕，包括屏幕壳体(1)，其特征在于：所述屏幕壳体(1)的两侧均设有与其内部相通的通风口(5)，所述通风口(5)内顶端侧壁上设有滑槽，所述滑槽内滑动连接有挡板(12)，所述通风口(5)内底端侧壁上固定连接有密封垫，所述挡板(12)的下端贯穿滑槽并与密封垫的上端侧壁相抵，所述滑槽内顶端侧壁上固定连接有伺服电机(8)，所述伺服电机(8)的输出轴末端固定连接有螺杆(6)，所述螺杆(6)的下端依次贯穿挡板(12)与密封垫并与通风口(5)内底端侧壁转动连接，所述密封垫与螺杆(6)之间为转动连接，所述挡板(12)与螺杆(6)之间为螺纹连接，所述屏幕壳体(1)的下端设有安装槽，所述安装槽内顶端侧壁上分别固定连接有电源(4)与控制器(3)，所述控制器(3)的输出端与伺服电机(8)的输入端连接，所述屏幕壳体(1)的上端固定连接有雨量感应器(9)，所述雨量感应器(9)的输出端与控制器(3)的输入端连接，所述电源(4)的输出端分别与控制器(3)、伺服电机(8)和雨量感应器(9)的输入端连接。

2.根据权利要求1所述的一种具有防水性能的户外led大屏幕，其特征在于：所述控制器的型号为80s51。

3.根据权利要求1所述的一种具有防水性能的户外led大屏幕，其特征在于：所述密封垫为橡胶材质。

4.根据权利要求1所述的一种具有防水性能的户外led大屏幕，其特征在于：所述螺杆(6)上固定套设有限位块(7)，所述限位块(7)的两端分别与滑槽内相对的侧壁固定连接，所述限位块(7)与螺杆(6)之间为转动连接，所述限位块(7)的下端固定连接有橡胶块(10)。

5.根据权利要求1所述的一种具有防水性能的户外led大屏幕，其特征在于：所述挡板(12)的两侧均设有凹槽，所述凹槽内设有滚珠(11)，所述滚珠(11)与滑槽内侧壁相抵。

6.根据权利要求1所述的一种具有防水性能的户外led大屏幕，其特征在于：所述通风口(5)内设有过滤网(13)，所述过滤网(13)的两端分别与通风口(5)内相对的侧壁固定连接。

7.根据权利要求1所述的一种具有防水性能的户外led大屏幕，其特征在于：所述屏幕壳体(1)的下端且位于安装槽的正下方设有盖板(2)，所述盖板(2)的下端插设有锁紧螺丝，所述盖板(2)通过锁紧螺丝与屏幕壳体(1)的下端固定连接。

技术总结
本实用新型公开了一种具有防水性能的户外LED大屏幕，包括屏幕壳体，所述屏幕壳体的两侧均设有与其内部相通的通风口，所述通风口内顶端侧壁上设有滑槽，所述滑槽内滑动连接有挡板，所述通风口内底端侧壁上固定连接有密封垫，所述挡板的下端贯穿滑槽并与密封垫的上端侧壁相抵，所述滑槽内顶端侧壁上固定连接有伺服电机，所述伺服电机的输出轴末端固定连接有螺杆，所述螺杆的下端依次贯穿挡板与密封垫并与通风口内底端侧壁转动连接，所述密封垫与螺杆之间为转动连接，所述挡板与螺杆之间为螺纹连接，所述屏幕壳体的下端设有安装槽。本实用新型通过控制机构的设置，在雨天时自动关闭通风口，以防止通风口进水而导致内部损坏。

技术研发人员：陈雪锋
受保护的技术使用者：南京首望科技有限公司
技术研发日：2019.12.18
技术公布日：2020.07.03
