发动机排气管PIN孔加工孔位偏移防呆装置的制作方法

本实用新型涉及一种发动机排气管pin孔加工孔位偏移防呆装置。

背景技术：

现有技术中加工发动机排气管pin孔的治具由定位旋转心轴和旋转靠点、工件锁紧机构组成，工件定位孔放置于治具定位旋转心轴，并旋转工件，使工件的上的靠点靠到靠点，转动工件锁紧机构锁紧工件，由于使用手动旋转工件靠紧靠点，易造成工件未靠到靠点，造成钻孔位置偏移。

技术实现要素：

鉴于现有技术的不足，本实用新型所要解决的技术问题是提供一种发动机排气管pin孔加工孔位偏移防呆装置。

为了解决上述技术问题，本实用新型的技术方案是：一种发动机排气管pin孔加工孔位偏移防呆装置，包括定位座、定位靠杆、感应杆、感应器，所述定位座安装在治具基座上，所述定位靠杆横置并安装在定位座上，定位靠杆前端为与工件抵靠定位的靠点，定位靠杆内开设有前小后大的阶梯通孔，所述感应杆中部外凸形成凸缘部，感应杆位于阶梯孔内，定位靠杆后端安装有盖板，盖板中部设置有利于感应杆后端伸出的孔部，感应杆后部套装有弹簧，弹簧一端抵靠凸缘部，另一端抵靠盖板，弹簧不受力压力时，凸缘部抵靠阶梯通孔的台阶部，感应杆前端由阶梯通孔前端伸出，所述感应器安装在定位靠杆后侧。

进一步的，所述感应器安装在连接座上，连接座安装在定位座上。

进一步的，所述连接座经螺钉锁固在定位座上，连接座上开设有用以安装感应器的螺孔，定位座经螺钉锁固在治具基座上。

进一步的，所述盖板与定位靠杆螺纹旋合。

进一步的，所述定位靠杆前端小孔部的内径与感应杆的外径相适配，定位靠杆后端大孔部的内径与凸缘部的外径相适配。

进一步的，所述定位座上部开设有横向安装孔，定位靠杆穿设横向安装孔，定位座上侧部开设连通横向安装孔的固定螺孔，定位靠杆经与固定螺孔螺纹配合的螺钉锁固在定位座上。

与现有技术相比，本实用新型具有以下有益效果：结构简单，设置合理，操作方便，进检测工件是否到位，防止加工时钻孔位置偏移。

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

附图说明

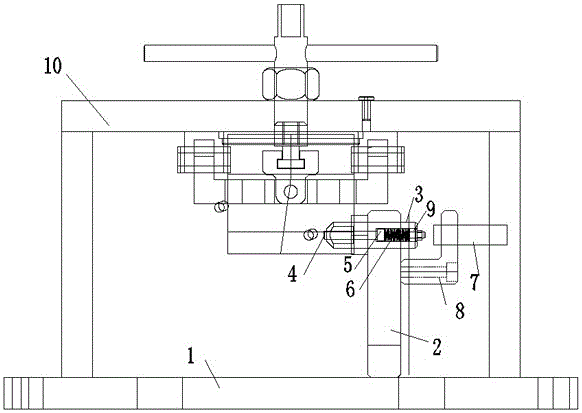

图1为本装置的结构示意图。

图中：1-治具基座；2-定位座；3-定位靠杆；4-感应杆；5-凸缘部；6-弹簧；7-感应器；8-连接座；9-盖板；10-治具。

具体实施方式

为让本实用新型的上述特征和优点能更明显易懂，下文特举实施例，并配合附图，作详细说明如下。

如图1所示，一种发动机排气管pin孔加工孔位偏移防呆装置，包括定位座、定位靠杆、感应杆、感应器，所述定位座安装在治具基座上，所述定位靠杆横置并安装在定位座上，定位靠杆前端为与工件抵靠定位的靠点，定位靠杆内开设有前小后大的阶梯通孔，所述感应杆中部外凸形成凸缘部，感应杆位于阶梯孔内，定位靠杆后端安装有盖板，盖板中部设置有利于感应杆后端伸出的孔部，感应杆后部套装有弹簧，弹簧一端抵靠凸缘部，另一端抵靠盖板，弹簧不受力压力时，凸缘部抵靠阶梯通孔的台阶部，感应杆前端由阶梯通孔前端伸出，所述感应器安装在定位靠杆后侧，感应器与加工机床的控制器电性连接。工件在治具上装夹时，工件上的靠点旋转推动感应杆往后缩，直到工件靠点靠到定位杆前端，如果感应器有感应到感应杆，则加工启动设备，判定开始执行加工程序；如果感应器没有感应到感应杆，则加工启动设备停止并报警。

在本实施例中，感应器选用接近开关。

在本实施例中，所述感应器安装在连接座上，连接座安装在定位座上。

在本实施例中，所述连接座经螺钉锁固在定位座上，连接座上开设有用以安装感应器的螺孔，定位座经螺钉锁固在治具基座上。

在本实施例中，所述盖板与定位靠杆螺纹旋合。

在本实施例中，所述定位靠杆前端小孔部的内径与感应杆的外径相适配，定位靠杆后端大孔部的内径与凸缘部的外径相适配。

在本实施例中，所述定位座上部开设有横向安装孔，定位靠杆穿设横向安装孔，定位座上侧部开设连通横向安装孔的固定螺孔，定位靠杆经与固定螺孔螺纹配合的螺钉锁固在定位座上。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可以得出其他各种形式的发动机排气管pin孔加工孔位偏移防呆装置。凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。

技术特征：

1.一种发动机排气管pin孔加工孔位偏移防呆装置，其特征在于：包括定位座、定位靠杆、感应杆、感应器，所述定位座安装在治具基座上，所述定位靠杆横置并安装在定位座上，定位靠杆前端为与工件抵靠定位的靠点，定位靠杆内开设有前小后大的阶梯通孔，所述感应杆中部外凸形成凸缘部，感应杆位于阶梯孔内，定位靠杆后端安装有盖板，盖板中部设置有利于感应杆后端伸出的孔部，感应杆后部套装有弹簧，弹簧一端抵靠凸缘部，另一端抵靠盖板，弹簧不受力压力时，凸缘部抵靠阶梯通孔的台阶部，感应杆前端由阶梯通孔前端伸出，所述感应器安装在定位靠杆后侧。

2.根据权利要求1所述的发动机排气管pin孔加工孔位偏移防呆装置，其特征在于：所述感应器安装在连接座上，连接座安装在定位座上。

3.根据权利要求2所述的发动机排气管pin孔加工孔位偏移防呆装置，其特征在于：所述连接座经螺钉锁固在定位座上，连接座上开设有用以安装感应器的螺孔，定位座经螺钉锁固在治具基座上。

4.根据权利要求1所述的发动机排气管pin孔加工孔位偏移防呆装置，其特征在于：所述盖板与定位靠杆螺纹旋合。

5.根据权利要求1所述的发动机排气管pin孔加工孔位偏移防呆装置，其特征在于：所述定位靠杆前端小孔部的内径与感应杆的外径相适配，定位靠杆后端大孔部的内径与凸缘部的外径相适配。

6.根据权利要求1所述的发动机排气管pin孔加工孔位偏移防呆装置，其特征在于：所述定位座上部开设有横向安装孔，定位靠杆穿设横向安装孔，定位座上侧部开设连通横向安装孔的固定螺孔，定位靠杆经与固定螺孔螺纹配合的螺钉锁固在定位座上。

技术总结
本实用新型涉及一种发动机排气管PIN孔加工孔位偏移防呆装置，包括定位座、定位靠杆、感应杆、感应器，定位座安装在治具基座上，定位靠杆安装在定位座上，定位靠杆内开设有前小后大的阶梯通孔，感应杆中部外凸形成凸缘部，感应杆位于阶梯孔内，定位靠杆后端安装有盖板，盖板中部设置有利于感应杆后端伸出的孔部，感应杆后部套装有弹簧，弹簧抵靠凸缘部、盖板，感应器安装在定位靠杆后侧，感应器与加工机床的控制器电性连接。工件在治具上装夹时，工件上的靠点旋转推动感应杆往后缩，直到工件靠点靠到定位杆前端，如果感应器有感应到感应杆，则加工启动设备，判定开始执行加工程序；如果感应器没有感应到感应杆，则加工启动设备停止并报警。

技术研发人员：吴育芳
受保护的技术使用者：光隆精密工业(福州)有限公司
技术研发日：2019.09.02
技术公布日：2020.06.19
