一种调速钢筋弯曲机的制作方法

本实用新型涉及建筑机械技术领域，具体地说是涉及钢筋弯曲机。

背景技术：

钢筋弯曲机是对钢筋进行弯曲的设备。

钢筋弯曲机包括机架，在机架上安装有工作面板，还有弯曲轴穿过工作面板下端伸入到机架内，所述的工作面板上面具有安装在弯曲轴上的弯曲盘；在机架内还安装有电机，所述的电机经过变速箱连接弯曲轴。

现有技术中，钢筋弯曲机上没有对弯曲轴进行变速的设置，这样弯曲轴就以一定的速度进行工作（旋转、弯曲钢筋）；可是，在实际工作中，有时需要针对不同直径的钢筋进行调速，以达到较好的效果，现有技术中钢筋弯曲机没有对其进行调节的功能，或者调速的装置需要拆分才能调节，或者不便于调节，具有使用不便的缺点。

技术实现要素：

本实用新型的目的就是针对上述缺点，提供一种可以对弯曲速度进行调节、使用方便的钢筋弯曲机。

本实用新型的技术方案是：一种调速钢筋弯曲机，包括机架，在机架上安装有工作面板，还有弯曲轴穿过工作面板下端伸入到机架内，所述的工作面板上面具有安装在弯曲轴上的弯曲盘；在机架内还安装有电机，所述的电机经过变速箱连接弯曲轴；其特征是：所述的电机和变速箱之间，或者变速箱和弯曲轴之间安装有调速装置；所述的调速装置具有调节手柄，所述的调节手柄安装在机架外面。

进一步地讲，所述的调速装置是这样的：所述的机架内还经过卡件安装一个调节轴，所述的调节轴上具有调节轴大齿轮和调节轴小齿轮；所述的变速箱具有动力输入轴，所述的动力输入轴具有动力输入轴小齿轮和动力输入轴大齿轮，所述动力输入轴小齿轮具有和调节轴大齿轮啮合的结构，所述的调节轴小齿轮具有和动力输入轴大齿轮啮合的结构，所述的调节轴上具有键槽，所述的调节轴大齿轮和调节轴小齿轮可以滑动地安装在键槽上；所述的电机输出轴连接调节轴；在一个工位时，调节轴大齿轮和动力输入轴小齿轮啮合，调节轴小齿轮和动力输入轴大齿轮分离；在另一个工位时，调节轴小齿轮和动力输入轴大齿轮啮合；调节轴大齿轮和动力输入轴小齿轮分离。

进一步地讲，所述的调节轴上还具有卡接的拨叉，所述的拨叉安装在机架内，所述的拨叉连接操作手柄。

本实用新型的有益效果是：这样的钢筋弯曲机具有可以对弯曲速度进行调节、使用方便的优点。

附图说明

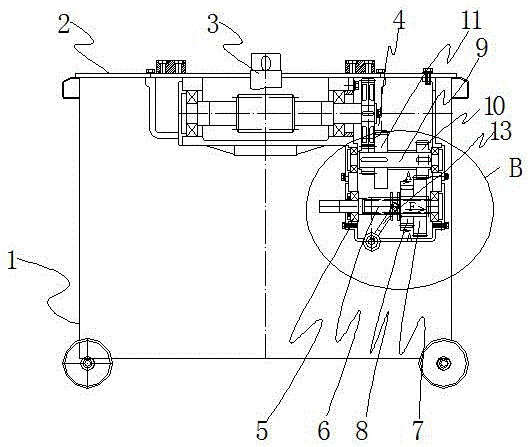

图1是本实用新型调节轴大齿轮和小齿轮在一个工位的结构示意图。

图2是本实用新型调节轴大齿轮和小齿轮在另一个工位的结构示意图。

图3是图1中的a—a方向的剖面示意图。

图4是图1中b处的放大图。

图5是图2中c处的放大图。

其中：1、机架2、工作面板3、弯曲轴4、变速箱5、卡件6、调节轴7、调节轴大齿轮8、调节轴小齿轮9、动力输入轴10、动力输入轴小齿轮11、动力输入轴大齿轮12、键槽13、拨叉。

具体实施方式

下面结合附图对本实用新型进一步说明。

如图1、2、3所示，一种调速钢筋弯曲机，包括机架1，在机架上安装有工作面板2，还有弯曲轴3穿过工作面板下端伸入到机架内，所述的工作面板上面具有安装在弯曲轴上的弯曲盘；在机架内还安装有电机，所述的电机经过变速箱4连接弯曲轴；其特征是：所述的电机和变速箱之间，或者变速箱和弯曲轴之间安装有调速装置，所述的调速装置具有调节手柄，所述的调节手柄安装在机架外面。

所述的调速装置可以是现有技术中的调速装置，这些调速装置广泛应用在调速上，例如汽车上的调速装置，板动档杆就能调速的装置，还可以是电子调速装置、模块调速装置等；当然，所述的调速装置具有调节手柄，所述的调节手柄安装在机架外面，这样具有调速方便的优点。

例如，所述的机架内还经过卡件5安装一个调节轴6，所述的调节轴上具有调节轴大齿轮7和调节轴小齿轮8；所述的变速箱具有动力输入轴9，所述的动力输入轴具有动力输入轴小齿轮10和动力输入轴大齿轮11，所述动力输入轴小齿轮具有和调节轴大齿轮7啮合的结构，所述的调节轴小齿轮具有和动力输入轴大齿轮啮合的结构，所述的调节轴上具有键槽12，所述的调节轴大齿轮7和调节轴小齿轮可以滑动地安装在键槽上，图中箭头f的方向就是调节轴大齿轮7和调节轴小齿轮运行的方向；所述的电机输出轴连接调节轴；在一个工位时，调节轴大齿轮和动力输入轴小齿轮啮合，调节轴小齿轮和动力输入轴大齿轮分离，如图1所示；在另一个工位时，调节轴小齿轮和动力输入轴大齿轮啮合，调节轴大齿轮和动力输入轴小齿轮分离，如图2所示。

本实用新型由于采取上述的结构，根据需要当需要使用低速弯曲时，可以使调节轴大齿轮和动力输入轴小齿轮啮合，弯曲速度快；反之可以使调节轴小齿轮和动力输入轴大齿轮啮合，弯曲速度慢；使用非常方便，可以达到本实用新型的目的。

进一步地讲，所述的调节轴上还具有卡接的拨叉13，所述的拨叉安装在机架内，所述的拨叉具有连接所述的操作手柄。这样调节方便。

进一步地讲，所述的调节轴大齿轮7和调节轴小齿轮是一体的结构。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种调速钢筋弯曲机，包括机架，在机架上安装有工作面板，还有弯曲轴穿过工作面板下端伸入到机架内，所述的工作面板上面具有安装在弯曲轴上的弯曲盘；在机架内还安装有电机，所述的电机经过变速箱连接弯曲轴；其特征是：所述的电机和变速箱之间，或者变速箱和弯曲轴之间安装有调速装置；所述的调速装置具有调节手柄，所述的调节手柄安装在机架外面。

2.根据权利要求1所述的钢筋弯曲机，其特征是：调速装置是这样的：所述的机架内还经过卡件安装一个调节轴，所述的调节轴上具有调节轴大齿轮和调节轴小齿轮；所述的变速箱具有动力输入轴，所述的动力输入轴具有动力输入轴小齿轮和动力输入轴大齿轮，所述动力输入轴小齿轮具有和调节轴大齿轮啮合的结构，所述的调节轴小齿轮具有和动力输入轴大齿轮啮合的结构，所述的调节轴上具有键槽，所述的调节轴大齿轮和调节轴小齿轮可以滑动地安装在键槽上；所述的电机输出轴连接调节轴；在一个工位时，调节轴大齿轮和动力输入轴小齿轮啮合，调节轴小齿轮和动力输入轴大齿轮分离；在另一个工位时，调节轴小齿轮和动力输入轴大齿轮啮合；调节轴大齿轮和动力输入轴小齿轮分离。

3.根据权利要求2所述的钢筋弯曲机，其特征是：所述的调节轴上还具有卡接的拨叉，所述的拨叉安装在机架内，所述的拨叉连接着所述的调节手柄。

技术总结
本实用新型涉及建筑机械技术领域，一种调速钢筋弯曲机，包括机架，所述的机架内还经过卡件安装一个调节轴，所述的调节轴上具有调节轴大齿轮和调节轴小齿轮；所述的变速箱具有动力输入轴，所述的动力输入轴具有动力输入轴小齿轮和动力输入轴大齿轮，所述动力输入轴小齿轮具有和调节轴大齿轮啮合的结构，所述的调节轴大齿轮和调节轴小齿轮可以滑动地安装在键槽上；所述的电机输出轴连接调节轴；在一个工位时，调节轴大齿轮和动力输入轴小齿轮啮合，调节轴小齿轮和动力输入轴大齿轮分离；在另一个工位时，调节轴小齿轮和动力输入轴大齿轮啮合；调节轴大齿轮和动力输入轴小齿轮分离。具有可以对弯曲速度进行调节、使用方便的优点。
