一种多用途吊具的制作方法

本实用新型涉及起吊技术领域，特别是一种多用途吊具。

背景技术：

在码头和建筑工地的正面吊车只能装卸集装箱，装卸其他货物时，需要提前对正面吊车吊装架、被吊物体进行绳索固定，并且现有吊装方式往往都采用绳索连接式结构，此种吊具起吊十分麻烦，吊装危险系数较高，所以为了解决上述问题设计一种多用途吊具就显得尤为重要。

技术实现要素：

本实用新型增设了配套辅助机构，通过配套辅助机构可以直接对箱式物体进行起吊，不需要提前固定绳索，起到了增加实用性能的作用；提供一种铝壳动力电池用盖板。

为解决上述的技术问题，本实用新型的结构包括一种多用途吊具，其特征在于：包括安装架、吊钩和配套辅助机构，所述的安装架是由两块平行设置的竖板和一根横杆所组成，所述的两块竖板分别位于横杆的两端并与其连成一体，所述的吊钩通过安装座连接在横杆的底部，所述的安装座也与横杆连成一体，所述的配套辅助机构包括与吊钩相匹配的吊环、起吊座、夹板、连杆和起吊架，所述的吊环与吊钩相连并且固定在起吊座上，所述的夹板设置有两块，两块夹板相对放置并且活动固定在起吊架的两端，所述的连杆也设置有两根，两根连杆的一端分别与两块夹板相连，两根连杆的另一端都固定在起吊座上，所述的连杆的两端分别与夹板和起吊座活动连接。

进一步：所述的起吊架上还设置有限位筒，所述的限位筒内活动连接有限位杆体，所述的限位杆体的上端固定在起吊座上。

又进一步：所述的竖板与横杆之间还设置有加强筋板。

又进一步：所述的横杆的底部可以是向下凸起状，也可以是一字状。

再进一步：所述的夹板呈l型，所述的夹板的上端通过滑座活动连接在起吊架上，所述的滑座上开设与起吊架相匹配的滑槽，所述的夹板与滑座连成一体，所述的连杆连接在滑座上。

采用上述结构后，本实用新型增设了配套辅助机构，通过配套辅助机构可以直接对箱式物体进行起吊，不需要提前固定绳索，起到了增加实用性能的作用；并且本设计还具有结构简单、易于制造和实用高效的优点。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

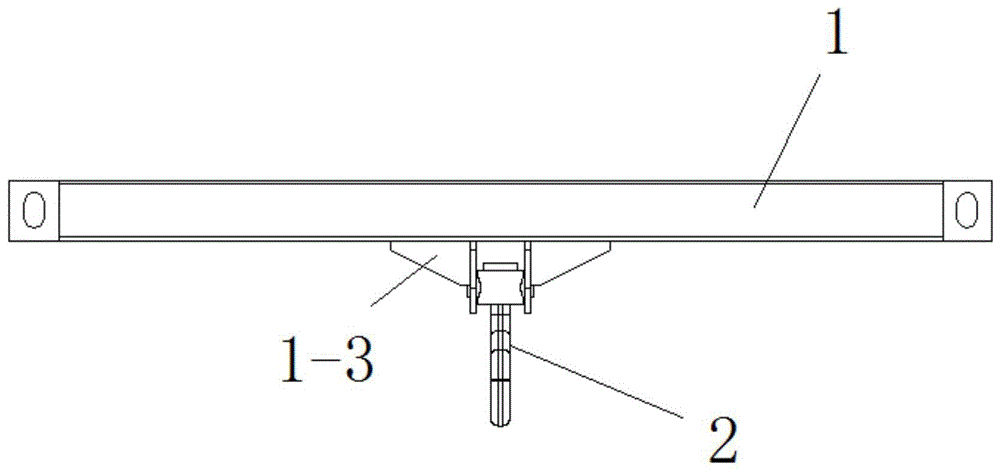

图1为实施例一的局部主视结构示意图。

图2为实施例一的局部俯视结构示意图。

图3为配套辅助机构的结构示意图。

图4为实施例二的局部主视结构示意图。

具体实施方式

实施例一

如图1、图2和图3所示的一种多用途吊具，包括安装架1、吊钩2和配套辅助机构，所述的安装架是由两块平行设置的竖板1-1和一根横杆1-2所组成，所述的两块竖板分别位于横杆的两端并与其连成一体，所述的吊钩通过安装座1-3连接在横杆的底部，所述的安装座也与横杆连成一体，所述的配套辅助机构包括与吊钩相匹配的吊环3、起吊座7、夹板4、连杆5和起吊架6，所述的吊环3与吊钩相连并且固定在起吊座7上，所述的夹板设置有两块，两块夹板相对放置并且活动固定在起吊架的两端，所述的连杆也设置有两根，两根连杆的一端分别与两块夹板相连，两根连杆的另一端都固定在起吊座上，所述的连杆的两端分别与夹板和起吊座活动连接。本实用新型增设了配套辅助机构，通过配套辅助机构可以直接对箱式物体进行起吊，不需要提前固定绳索，起到了增加实用性能的作用。

如图3所示的起吊架上还设置有限位筒8，所述的限位筒8内活动连接有限位杆体9，所述的限位杆体的上端固定在起吊座上。

如图1和图2所示的竖板与横杆之间还设置有加强筋板10，所述的横杆的底部为一字状。

如图3所示的夹板呈l型，所述的夹板的上端通过滑座11活动连接在起吊架上，所述的滑座上开设与起吊架相匹配的滑槽，所述的夹板与滑座连成一体，所述的连杆连接在滑座上。

实施例二

实施例二与实施例一结构大致相同，其区别在于横杆的结构不同，实施例二中的横杆如图4所示，其底部为向下凸起状，本设计具有结构简单、易于制造和实用高效的优点。

技术特征：

1.一种多用途吊具，其特征在于：包括安装架(1)、吊钩(2)和配套辅助机构，所述的安装架是由两块平行设置的竖板(1-1)和一根横杆(1-2)所组成，所述的两块竖板分别位于横杆的两端并与其连成一体，所述的吊钩通过安装座(1-3)连接在横杆的底部，所述的安装座也与横杆连成一体，所述的配套辅助机构包括与吊钩相匹配的吊环(3)、起吊座(7)、夹板(4)、连杆(5)和起吊架(6)，所述的吊环(3)与吊钩相连并且固定在起吊座(7)上，所述的夹板设置有两块，两块夹板相对放置并且活动固定在起吊架的两端，所述的连杆也设置有两根，两根连杆的一端分别与两块夹板相连，两根连杆的另一端都固定在起吊座上，所述的连杆的两端分别与夹板和起吊座活动连接。

2.根据权利要求1所述的一种多用途吊具，其特征在于：所述的起吊架上还设置有限位筒(8)，所述的限位筒(8)内活动连接有限位杆体(9)，所述的限位杆体的上端固定在起吊座上。

3.根据权利要求1所述的一种多用途吊具，其特征在于：所述的竖板与横杆之间还设置有加强筋板(10)。

4.根据权利要求1所述的一种多用途吊具，其特征在于：所述的横杆的底部可以是向下凸起状，也可以是一字状。

5.根据权利要求1所述的一种多用途吊具，其特征在于：所述的夹板呈l型，所述的夹板的上端通过滑座(11)活动连接在起吊架上，所述的滑座上开设与起吊架相匹配的滑槽，所述的夹板与滑座连成一体，所述的连杆连接在滑座上。

技术总结
本实用新型涉及一种多用途吊具，包括安装架、吊钩和配套辅助机构，所述的安装架是由两块平行设置的竖板和一根横杆所组成，所述的两块竖板分别位于横杆的两端并与其连成一体，所述的吊钩通过安装座连接在横杆的顶部，所述的安装座也与横杆连成一体，所述的配套辅助机构机构包括与吊钩相匹配的吊环、起吊座、夹板、连杆和起吊架，所述的吊环与吊钩相连并且固定在起吊座上，所述的夹板设置有两块，两块夹板相对放置并且活动固定在起吊架的两端，所述的连杆也设置有两根，两根连杆的一端分别与两块夹板相连，两根连杆的另一端都固定在起吊座上，所述的连杆的两端分别与夹板和起吊座活动连接。

技术研发人员：陈文
受保护的技术使用者：陈文
技术研发日：2020.03.25
技术公布日：2020.11.27
