一种循环硫化床锅炉的循环进气装置的制作方法

本实用新型涉及循环硫化床技术领域，具体为一种循环硫化床锅炉的循环进气装置。

背景技术：

循环硫化床锅炉是工业化程度最高的洁净煤燃烧技术，循环流化床锅炉采用流态化燃烧，主要结构包括燃烧室和循环回炉两大部分。与鼓泡流化床燃烧技术的最大区别是运行风速高，强化了燃烧和脱硫等非均相反应过程，锅炉容量可以扩大到电力工业可以接受的大容量目前，循环流化床锅炉已经很好的解决了热学、力学、材料学等基础问题和膨胀、磨损、超温等工程问题，成为难燃固体燃料能源利用的先进技术；但是目前循环硫化床锅炉在循环进气过程中，仍然存在诸多不足，例如在循环进气过程中，用于过滤气体的过滤网板更换过滤网比较烦琐，停机清理降低过滤效率，所以如何提供一种过滤效率高、体积小是当前所亟需解决的问题。

技术实现要素：

本实用新型的目的在于提供一种循环硫化床锅炉的循环进气装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种循环硫化床锅炉的循环进气装置，包括管道、过滤网板、横板和l型板，所述管道的内壁处端均设置有l型块，且管道内壁上设置有对应t型滑块的t型滑块槽，所述t型滑块一端与l型块固定连接，所述t型滑块另一端滑动连接在t型滑块槽里，所述l型块和通口之间设置有弹片，所述弹片一端焊接在l型块上，所述弹片的另一端焊接在通口上，所述管道的内壁处另一侧设置有凹槽二，所述过滤网板一端插接在凹槽二中，所述过滤网板另一端与横板为一体成型，且横板穿过通孔，所述管道的外壁上焊接有定位板，所述定位板的上端焊接有伸缩管，所述弹簧套接在伸缩管上，所述伸缩管的上端焊接有移动板，所述移动板的底端中部焊接有插接杆，所述定位板的中部设置有孔洞，所述横板上开设有凹槽一，所述插接杆的下端穿过孔洞插入凹槽一的内部，所述横板远离过滤网板的一端均固定连接有连接块，所述连接块与圆柱套接，所述圆柱滑动连接在l型板和限位板之间。

优选的，所述圆柱上设置有滑轮。

优选的，所述过滤网板包括过滤网板外框和过滤网，所述过滤网板外框和过滤网焊接，且横板与过滤网板外框为一体成型。

优选的，所述弹簧嵌接在密封板内，所述密封板的一端与弹簧的一端固定连接，所述密封板的另一端与凹槽二焊接。

与现有技术相比，本实用新型的有益效果是：通过定位板和插接杆，可以使过滤网板实现固定，通过设置l型板、过滤网板和圆柱使得过滤网可以实现快速更换，更换便捷，大大节约了时间，有很强的适用性。

附图说明

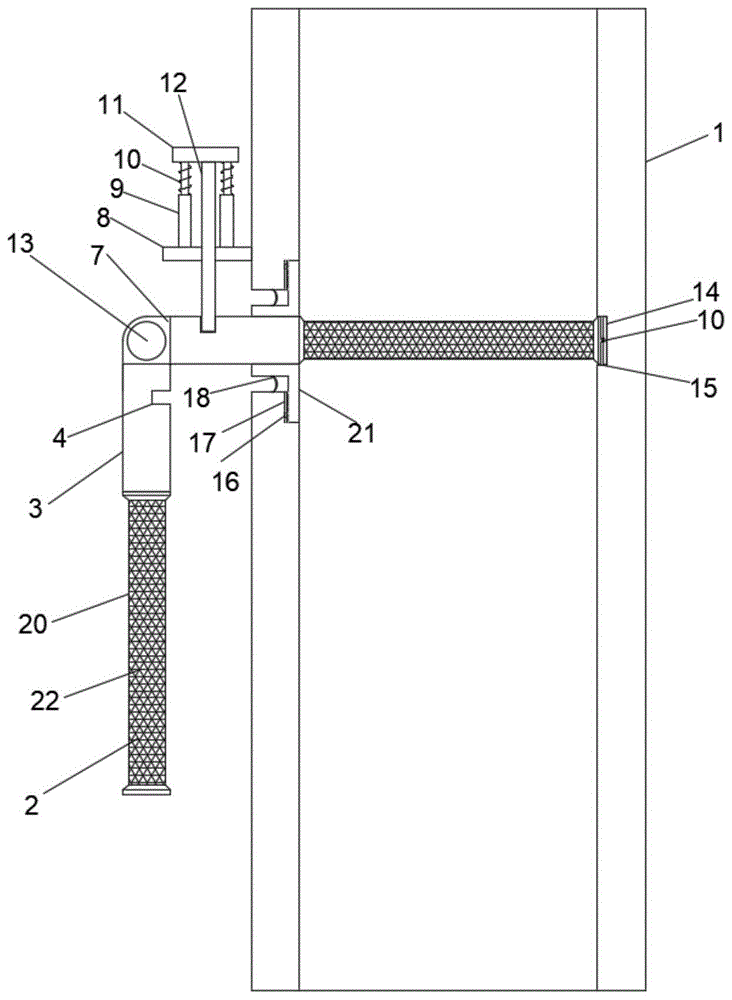

图1为本实用新型结构剖视图图；

图2为本实用新型主视图；

图3为本实用新型左视图。

图中：管道1、过滤网板2、横板3、凹槽一4、l型板5、限位板6、连接块7、定位板8、伸缩管9、弹簧10、移动板11、插接杆12、圆柱13、密封板14、凹槽二15、t型滑块16、t型滑块槽17、弹片18、滑轮19、过滤网板外框20、l型块21、过滤网22。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图3，本实用新型提供一种技术方案：管道1、过滤网板2、横板3和l型板5，管道1的内壁处一侧设置有通口，通孔上下两端均设置有l型块21，且管道1内壁上设置有对应t型滑块16的t型滑块槽17，t型滑块16一端与l型块21固定连接，t型滑块16另一端滑动连接在t型滑块槽17里，l型块21和通口之间设置有弹片18，弹片18一端焊接在l型块21上，弹片18的另一端焊接在通口上，管道1的内壁处另一侧设置有凹槽二15，过滤网板2一端插接在凹槽二15中，过滤网板2另一端与横板3为一体成型，且横板3穿过通孔，管道1的一侧设置凹槽二15，一侧设置通孔，可以让过滤网板2更加稳定。

管道1的外壁上焊接有定位板8，定位板8的上端焊接有伸缩管9，弹簧10套接在伸缩管9上，伸缩管9的上端焊接有移动板11，移动板11的底端中部焊接有插接杆12，定位板8的中部设置有孔洞，横板3上开设有凹槽一4，插接杆12的下端穿过孔洞插入凹槽一4的内部，横板3远离过滤网板2的一端均固定连接有连接块7，连接块7与圆柱13套接，圆柱13滑动连接在l型板5和限位板6之间，伸缩管9套接弹簧，有效的减少插接杆12的晃动程度。

圆柱13上设置有滑轮19。过滤网板2包括过滤网板外框20和过滤网22，过滤网板外框20和过滤网22焊接，且横板3与过滤网板外框20为一体成型。弹簧10嵌接在密封板14内，密封板14的一端与弹簧10的一端固定连接，密封板14的另一端与凹槽二15焊接，在密封板14内设置弹簧10，有效的增加装置的密封性。

工作原理：该循环进气装置，在对过滤网板2进行更换时，先向上拉起移动板11，带动插接杆12脱离凹槽一4，然后通过圆柱13将过滤网板2和横板3一同沿着l型板5和限位板6抽出，拉到一定位置时，将圆柱13下方未使用的过滤网板2和横板3进行旋转把用过的过滤网板2替换，然后将未使用的的过滤网板2和横板3，通过管道1的通孔从左至右插入管道上设置的凹槽二中，最后松开移动板11，在弹簧10的作用下，插接杆12自动插入凹槽一4内，完成循环进气过程中过滤网快速更换，结构简单，实用方便。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种循环硫化床锅炉的循环进气装置，包括管道(1)、过滤网板(2)、横板(3)、l型板(5)和弹簧(10)，其特征在于：所述管道(1)的内壁一侧设置有通口，所述通口上下两端均设置有l型块(21)，且管道(1)内壁上设置有对应t型滑块(16)的t型滑块槽(17)，所述t型滑块(16)一端与l型块(21)固定连接，所述t型滑块(16)另一端滑动连接在t型滑块槽(17)里，所述l型块(21)和通口之间设置有弹片(18)，所述弹片(18)一端焊接在l型块(21)上，所述弹片(18)的另一端焊接在通口上，所述管道(1)的内壁另一侧设置有凹槽二(15)，所述过滤网板(2)一端插接在凹槽二(15)中，所述过滤网板(2)另一端与横板(3)为一体成型，且横板(3)穿过通孔，所述管道(1)的外壁上焊接有定位板(8)，所述定位板(8)的上端焊接有伸缩管(9)，所述弹簧(10)套接在伸缩管(9)上，所述伸缩管(9)的上端焊接有移动板(11)，所述移动板(11)的底端中部焊接有插接杆(12)，所述定位板(8)的中部设置有孔洞，所述横板(3)上开设有凹槽一(4)，所述插接杆(12)的下端穿过孔洞插入凹槽一(4)的内部，所述横板(3)远离过滤网板(2)的一端均固定连接有连接块(7)，所述连接块(7)与圆柱(13)套接，所述圆柱(13)滑动连接在l型板(5)和限位板(6)之间。

2.根据权利要求1所述的一种循环硫化床锅炉的循环进气装置，其特征在于：所述圆柱(13)上设置有滑轮(19)。

3.根据权利要求1所述的一种循环硫化床锅炉的循环进气装置，其特征在于：所述过滤网板(2)包括过滤网板外框(20)和过滤网(22)，所述过滤网板外框(20)和过滤网(22)焊接，且横板(3)与过滤网板外框(20)为一体成型。

4.根据权利要求1所述的一种循环硫化床锅炉的循环进气装置，其特征在于：所述弹簧(10)嵌接在密封板(14)内，所述密封板(14)的一端与弹簧(10)的一端固定连接，所述密封板(14)的另一端与凹槽二(15)焊接。

技术总结
本实用新型公开了一种循环硫化床锅炉的循环进气装置，包括管道、过滤网板、横板和L型板，所述管道的内壁处一侧设置有通口，所述通口上下两端均设置有L型块，且管道内壁上设置有对应T型滑块的T型滑块槽，所述T型滑块一端与L型块固定连接，所述T型滑块另一端滑动连接在T型滑块槽里，所述L型块和通口之间设置有弹片，所述弹片一端焊接在L型块上，所述弹片的另一端焊接在通口上，所述管道的内壁处另一侧设置有凹槽二，所述过滤网板一端插接在凹槽二中，本实用新型的一种循环硫化床锅炉的循环进气装置的有益效果在于：本实用结构简单，可快速更换过滤网，更换便捷，大大节约了时间，有很强的适用性。

技术研发人员：崔可德;王成海;蔡元振
受保护的技术使用者：淄博国阳电力科技有限公司
技术研发日：2020.06.03
技术公布日：2021.04.09
