一种泵送系统的制作方法

本实用新型涉及泵车技术领域，具体涉及一种泵送系统。

背景技术：

目前，现有的泵车用泵送系统存在结构设计不合理的问题，亟需本领域技术人员研究出一种新的泵送系统。

技术实现要素：

本实用新型要解决的问题是克服现有技术的不足，提供了一种结构设计合理的泵送系统。

其解决技术问题所采用的技术方案是：一种泵送系统，该泵送系统包括泵送机构、摆摇机构、s阀、搅拌机构、料斗和出料口，所述泵送机构包括主油缸、水箱、输送缸和砼活塞，所述主油缸贯穿套接于水箱一侧，所述输送缸贯穿套接于水箱另一侧，所述输送缸内部设有砼活塞，所述砼活塞通过活塞杆与主油缸贯穿连接，所述输送缸另一端设有s阀，所述s阀一端设有出料口，并通过螺栓与出料口固定连接，另一端设有摆摇机构，所述摆摇机构通过花键轴与s阀联动连接，所述s阀上侧设有搅拌机构，所述搅拌机构一侧设有料斗，所述搅拌机构通过轴承与料斗贯穿连接。

进一步，所述主油缸与水箱连接处还设有橡胶减震垫块。

更进一步，所述摆摇机构包括摆臂，所述摆臂通过花键轴与s阀固定连接。

本实用新型的有益效果为：主油缸贯穿套接于水箱一侧，输送缸贯穿套接于水箱另一侧，砼活塞设于输送缸内部，输送缸另一端设有s阀，s阀一端设有出料口，另一端设有摆摇机构，摆摇机构通过花键轴与s阀联动连接，s阀上侧设有搅拌机构，搅拌机构一侧设有料斗，且搅拌机构通过轴承与料斗贯穿连接，结构设计简单合理；砼活塞通过活塞杆与主油缸贯穿连接，主油缸换向同时摇摆机构换向，使s阀与输送缸连通，砼活塞前进，往返循环，实现连续泵送，提高了作业效率；主油缸与水箱连接处还设有橡胶减震垫块，具有足够的减震效果，延长寿命。

附图说明

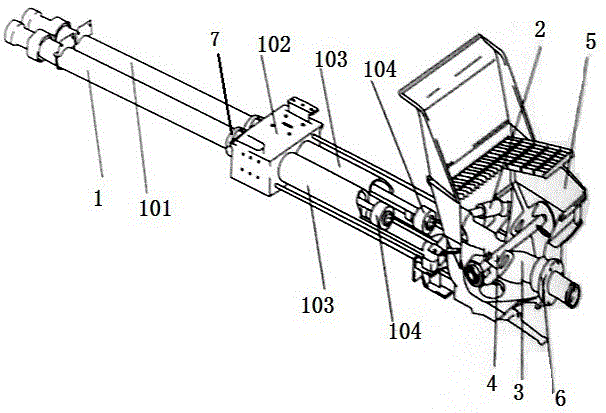

图1为本实用新型一种泵送系统的结构示意图。

附图标记：1-泵送机构、101-油缸、102-水箱、103-输送缸、104-砼活塞、2-摆摇机构、3-s阀、4-搅拌机构、5-料斗、6-出料口。

具体实施方式

下面结合附图和实施例，对

本技术：
的具体实施方式作进一步详细描述。以下实施例用于说明本申请，但不用来限制本申请的范围。

如图1所示，一种泵送系统，该泵送系统包括泵送机构1、摆摇机构2、s阀3、搅拌机构4、料斗5和出料口6，所述泵送机构1包括主油缸101、水箱102、输送缸103和砼活塞104，所述主油缸101贯穿套接于水箱102一侧，所述输送缸103贯穿套接于水箱102另一侧，所述输送缸103内部设有砼活塞104，所述砼活塞104通过活塞杆与主油缸101贯穿连接，所述输送缸103另一端设有s阀3，所述s阀3一端设有出料口6，并通过螺栓与出料口6固定连接，另一端设有摆摇机构2，所述摆摇机构2通过花键轴与s阀3联动连接，所述s阀3上侧设有搅拌机构4，所述搅拌机构4一侧设有料斗5，所述搅拌机构4通过轴承与料斗5贯穿连接。

所述主油缸101与水箱102连接处还设有橡胶减震垫块7。所述摆摇机构2包括摆臂201，所述摆臂201通过花键轴与s阀3固定连接。

以上所述的具体实施例，对本使用新型所要解决的技术问题、技术方案和有益效果进行了进一步的详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型精神和原则之内，所做的任何修改、等同替换、改进等，都包含在本实用新型的保护范围内。

技术特征：

1.一种泵送系统，其特征在于：该泵送系统包括泵送机构（1）、摆摇机构（2）、s阀（3）、搅拌机构（4）、料斗（5）和出料口（6），所述泵送机构（1）包括主油缸（101）、水箱（102）、输送缸（103）和砼活塞（104），所述主油缸（101）贯穿套接于水箱（102）一侧，所述输送缸（103）贯穿套接于水箱（102）另一侧，所述输送缸（103）内部设有砼活塞（104），所述砼活塞（104）通过活塞杆与主油缸（101）贯穿连接，所述输送缸（103）另一端设有s阀（3），所述s阀（3）一端设有出料口（6），并通过螺栓与出料口（6）固定连接，另一端设有摆摇机构（2），所述摆摇机构（2）通过花键轴与s阀（3）联动连接，所述s阀（3）上侧设有搅拌机构（4），所述搅拌机构（4）一侧设有料斗（5），所述搅拌机构（4）通过轴承与料斗（5）贯穿连接。

2.根据权利要求1所述的泵送系统，其特征在于：所述主油缸（101）与水箱（102）连接处还设有橡胶减震垫块（7）。

3.根据权利要求1所述的泵送系统，其特征在于：所述摆摇机构（2）包括摆臂（201），所述摆臂（201）通过花键轴与s阀（3）固定连接。

技术总结
本实用新型公开了一种泵送系统，该泵送系统包括泵送机构、摆摇机构、S阀、搅拌机构、料斗和出料口，所述泵送机构包括主油缸、水箱、输送缸和砼活塞，所述主油缸贯穿套接于水箱一侧，所述输送缸贯穿套接于水箱另一侧，所述输送缸内部设有砼活塞，所述砼活塞通过活塞杆与主油缸贯穿连接，所述输送缸另一端设有S阀，所述S阀一端设有出料口，并通过螺栓与出料口固定连接，另一端设有摆摇机构，所述摆摇机构通过花键轴与S阀联动连接，所述S阀上侧设有搅拌机构，所述搅拌机构一侧设有料斗，所述搅拌机构通过轴承与料斗贯穿连接。本实用新型采用的泵送系统，结构设计合理。

技术研发人员：蔡建华;黄杰
受保护的技术使用者：泰州市维华混凝土有限公司
技术研发日：2019.09.18
技术公布日：2020.06.09
