一种PH计检定仪智能检定装置的制作方法

本实用新型涉及检定设备领域，尤其涉及一种ph计检定仪智能检定装置。

背景技术：

ph计是测量和反应溶液酸碱度的重要工具，ph计的型号和产品多种多样，显示方式也有指针显示和数字显示两种可选，但是无论ph计的类型如何变化，它的工作原理都是相同的，其主体是一个精密的电位计。

现有技术中，ph计在生产完成后都要对其精度进行检定，现有的检定方式大多是直接测试溶液的酸碱度，但没有标准的检定仪进行辅助，无法推测溶液在放置时产生的误差，所以存在检定结果不精确的情况。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种ph计检定仪智能检定装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种ph计检定仪智能检定装置，包括外壳，所述外壳的内部通过若干连接柱连接有安装板，所述安装板对应的外壳的底部设有散热孔，所述安装板靠近散热孔的一侧面上螺钉固定安装有散热片，所述安装板远离散热孔的一侧面板上固定安装有ph值检定仪，所述ph值检定仪上方的外壳内部设有隔板，所述隔板的外缘与外壳的内壁固定密封连接，所述外壳和隔板连接处设有一号排液孔，所述外壳远离散热孔的一侧面上设有上壳体，所述上壳体远离外壳的一侧面板内部设有四个二号溶液管和一个一号溶液管，所述一号溶液管的底部连接有排液管，每两个所述二号溶液管分别连接在三通管的两端上，两个所述三通管与一个排液管的一端分别一一对应固定连接在二号排液孔上，每个所述二号溶液管和一号溶液管皆一一对应设有阀门，所述阀门设置在三通管和排液管上，四个所述二号溶液管和一个一号溶液管的内部底端皆设有检测探头，所述检测探头通过连接线连接在ph值检定仪上。

优选的，所述隔板下侧面板外缘处通过支架固定在外壳内壁上。

优选的，所述连接线通过检测探头固定在外壳上。

优选的，所述连接线与隔板之间设有密封垫。

优选的，所述阀门的旋柄端穿过上壳体设置在上壳体的上方。

优选的，所述外壳和隔板皆由防腐蚀材料制成。

优选的，所述上壳体远离外壳的一侧面上设有防腐蚀板。

本实用新型的有益效果为：

1.本实用新型通过设计多个型号相同的一号溶液管和二号溶液管来放置多种ph值的溶液供同时检测，并且本实用新型设计的ph值检定仪可以实时检测溶液的ph值，通过将ph计的检测数据与ph只检定仪检测的数据进行对比可知ph计的实际误差，该方式使得本实用新型在对ph计进行检定时具备实时对比数据的功能，大大增加了检定的准确性；

2.本实用新型设计的隔板可以防止漏下的溶液对ph值检定仪造成破坏，并且溶液管内的溶液可以通过阀门排放，大大方便了使用者对本实用新型的使用。

附图说明

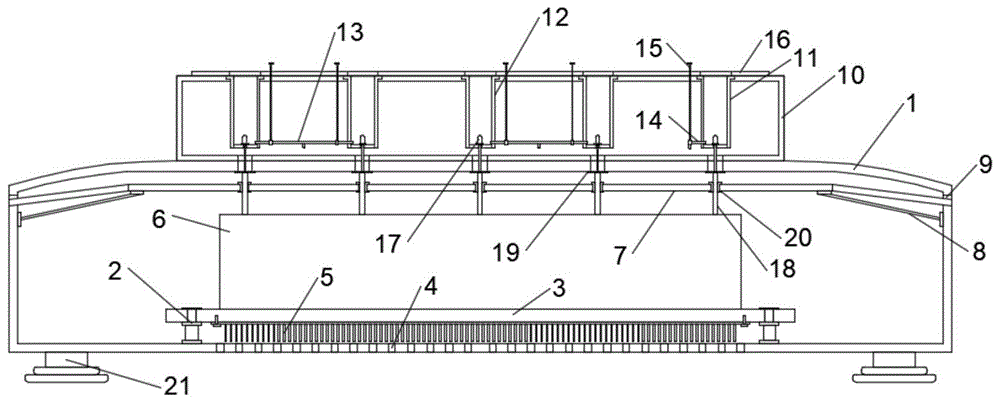

图1为本实用新型的结构示意图。

图2为本实用新型中的上壳体结构示意图。

图3为本实用新型中的一号溶液管结构示意图。

图中标号：1、外壳；2、连接柱；3、安装板；4、散热孔；5、散热片；6、ph值检定仪；7、隔板；8、支架；9、一号排液孔；10、上壳体；11、一号溶液管；12、二号溶液管；13、三通管；14、排液管；15、阀门；16、防腐蚀板；17、检测探头；18、连接线；19、固定块；20、密封垫；21、支脚；22、二号排液孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种ph计检定仪智能检定装置，包括外壳1，外壳1的内部通过若干连接柱2连接有安装板3，安装板3对应的外壳1的底部设有散热孔4，安装板3靠近散热孔4的一侧面上螺钉固定安装有散热片5，安装板3远离散热孔4的一侧面板上固定安装有ph值检定仪6，ph值检定仪6上方的外壳1内部设有隔板7，隔板7的外缘与外壳1的内壁固定密封连接，外壳1和隔板7连接处设有一号排液孔9，外壳1远离散热孔4的一侧面上设有上壳体10，上壳体10远离外壳1的一侧面板内部设有四个二号溶液管12和一个一号溶液管11，一号溶液管11的底部连接有排液管14，每两个二号溶液管12分别连接在三通管13的两端上，两个三通管13与一个排液管14的一端分别一一对应固定连接在二号排液孔22上，每个二号溶液管12和一号溶液管11皆一一对应设有阀门15，阀门15设置在三通管13和排液管14上，四个二号溶液管12和一个一号溶液管11的内部底端皆设有检测探头17，检测探头17通过连接线18连接在ph值检定仪6上。

隔板7下侧面板外缘处通过支架8固定在外壳1内壁上，以便于固定。连接线18通过检测探头17固定在外壳1上，以便于连接线18的固定。连接线18与隔板7之间设有密封垫20，以防止漏液。阀门15的旋柄端穿过上壳体10设置在上壳体10的上方，以便于排液。外壳1和隔板7皆由防腐蚀材料制成，以便于防溶液腐蚀。上壳体10远离外壳1的一侧面上设有防腐蚀板16，以便于防溶液腐蚀。

工作原理：本实用新型通过设计多个型号相同的一号溶液管11和二号溶液管12来放置多种ph值的溶液供同时检测，并且本实用新型设计的ph值检定仪6可以实时检测溶液的ph值，通过将ph计的检测数据与ph只检定仪6检测的数据进行对比可知ph计的实际误差，该方式使得本实用新型在对ph计进行检定时具备实时对比数据的功能，大大增加了检定的准确性，而本实用新型设计的隔板7可以防止漏下的溶液对ph值检定仪6造成破坏，并且溶液管内的溶液可以通过阀门15排放，大大方便了使用者对本实用新型的使用。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种ph计检定仪智能检定装置，其特征在于，包括外壳(1)，所述外壳(1)的内部通过若干连接柱(2)连接有安装板(3)，所述安装板(3)对应的外壳(1)的底部设有散热孔(4)，所述安装板(3)靠近散热孔(4)的一侧面上螺钉固定安装有散热片(5)，所述安装板(3)远离散热孔(4)的一侧面板上固定安装有ph值检定仪(6)，所述ph值检定仪(6)上方的外壳(1)内部设有隔板(7)，所述隔板(7)的外缘与外壳(1)的内壁固定密封连接，所述外壳(1)和隔板(7)连接处设有一号排液孔(9)，所述外壳(1)远离散热孔(4)的一侧面上设有上壳体(10)，所述上壳体(10)远离外壳(1)的一侧面板内部设有四个二号溶液管(12)和一个一号溶液管(11)，所述一号溶液管(11)的底部连接有排液管(14)，每两个所述二号溶液管(12)分别连接在三通管(13)的两端上，两个所述三通管(13)与一个排液管(14)的一端分别一一对应固定连接在二号排液孔(22)上，每个所述二号溶液管(12)和一号溶液管(11)皆一一对应设有阀门(15)，所述阀门(15)设置在三通管(13)和排液管(14)上，四个所述二号溶液管(12)和一个一号溶液管(11)的内部底端皆设有检测探头(17)，所述检测探头(17)通过连接线(18)连接在ph值检定仪(6)上。

2.根据权利要求1所述的一种ph计检定仪智能检定装置，其特征在于，所述隔板(7)下侧面板外缘处通过支架(8)固定在外壳(1)内壁上。

3.根据权利要求1所述的一种ph计检定仪智能检定装置，其特征在于，所述连接线(18)通过检测探头(17)固定在外壳(1)上。

4.根据权利要求1所述的一种ph计检定仪智能检定装置，其特征在于，所述连接线(18)与隔板(7)之间设有密封垫(20)。

5.根据权利要求1所述的一种ph计检定仪智能检定装置，其特征在于，所述阀门(15)的旋柄端穿过上壳体(10)设置在上壳体(10)的上方。

6.根据权利要求1所述的一种ph计检定仪智能检定装置，其特征在于，所述外壳(1)和隔板(7)皆由防腐蚀材料制成。

7.根据权利要求1所述的一种ph计检定仪智能检定装置，其特征在于，所述上壳体(10)远离外壳(1)的一侧面上设有防腐蚀板(16)。

技术总结
本实用新型公开了一种PH计检定仪智能检定装置，包括外壳，所述外壳的内部通过若干连接柱连接有安装板，所述安装板对应的外壳的底部设有散热孔，所述安装板靠近散热孔的一侧面上螺钉固定安装有散热片，所述安装板远离散热孔的一侧面板上固定安装有PH值检定仪，所述PH值检定仪上方的外壳内部设有隔板，本实用新型通过设计多个型号相同的一号溶液管和二号溶液管来放置多种PH值的溶液供同时检测，并且本实用新型设计的PH值检定仪可以实时检测溶液的PH值，通过将PH计的检测数据与PH只检定仪检测的数据进行对比可知PH计的实际误差，该方式使得本实用新型在对PH计进行检定时具备实时对比数据的功能，大大增加了检定的准确性。

技术研发人员：匡长吉
受保护的技术使用者：深圳市华谱计量检测有限公司
技术研发日：2020.02.21
技术公布日：2020.10.27
