藕塘内使用的内冲洗起藕犁的制作方法

技术领域：

本发明涉及莲藕收获设备，尤其涉及一种藕塘内使用的内冲洗起藕犁。

背景技术：
：

莲藕因富含各种营养而且口感好，深受我国人们喜爱，目前，莲藕在我国的种植面积比较广，但是由于莲藕生长在淤泥里，因此在对莲藕进行收获时比较麻烦，如果直接手工挖，则比较耗费体力和人力，而且速度慢，效率低，目前，在一些大型莲藕种植合作社，普遍采用起藕船进行挖藕，但是起藕船结构复杂、体积大，因此成本比较高，小型的莲藕种植户采购起藕船则会带来很大的经济负担，因此不适宜在小型莲藕种植户中推广。而依靠人工将池塘内的莲藕全部起出来，工作量非常大，而且容易将莲藕掰断，增大了莲藕的生产成本。

技术实现要素：
：

本发明的目的在于提供一种藕塘内使用的内冲洗起藕犁，与传统犁子不同，本发明的起藕犁采用内冲洗式，在将莲藕从淤泥中起出的同时，利用水流由内而外的冲洗，将淤泥冲开，减小了取藕难度，莲藕不容易断，莲藕与淤泥容易脱离。

本发明所要解决的技术问题采用以下技术方案来实现：

一种藕塘内使用的内冲洗起藕犁，其特征在于：包括耕刀臂以及固定在耕刀臂下端的耕刀板，所述耕刀臂为空心结构的通水管，所述耕刀板下段设置有耕刀翅片、耕犁，以及设置在耕刀板内部的内水道，所述内水道的进水孔通过不锈钢管连接耕刀臂，所述内水道与横向设置的出水孔连通。

所述不锈钢管与耕刀臂连接处设置有变径出水口。

所述耕刀翅片倾斜设置。

所述耕犁固定在耕刀板底端。

所述耕刀翅片、耕犁的上表面均设置有喷水口。

耕刀臂内的冲洗水通过不锈钢管输送至耕刀板下段设置的内水道，最后通过喷水孔向外喷出，对淤泥进行内冲洗。

与现有的水力起藕设备不同的是，本发明将冲洗水由淤泥上端向下冲洗改为从淤泥内部向外冲洗，改善了冲洗效果，缩短了莲藕与淤泥的分离时间，节约了大量冲洗水，并且冲洗水通过耕刀向外喷出，可在对淤泥耕犁的同时进行内冲洗，降低了耕犁难度，提供较小的牵引力即可实现。

附图说明：

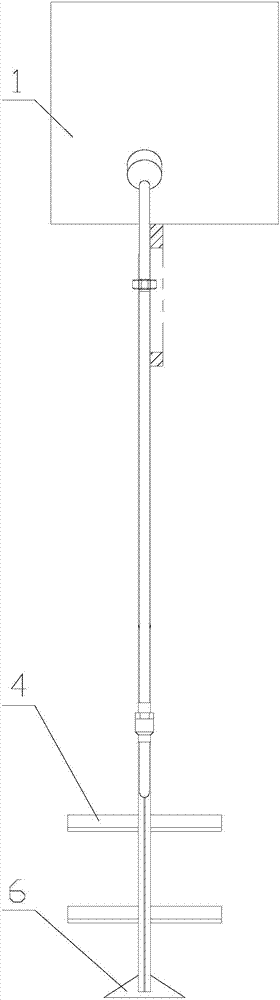

图1为本发明的主视图；

图2为本发明的右视图。

具体实施方式：

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例和附图，进一步阐述本发明。

如图1、图2所示，一种藕塘内使用的内冲洗起藕犁，包括固定在耕刀臂1下端的耕刀板2，耕刀臂1为空心结构的通水管，耕刀板2下段设置有耕刀翅片4、耕犁6，以及设置在耕刀板2内部的内水道5，内水道5的进水孔3通过不锈钢管8连接耕刀臂1，内水道5与横向设置的出水孔7连通，不锈钢管8与耕刀臂1连接处设置有变径出水口9，耕刀翅片4倾斜设置，耕犁6固定在耕刀板2底端。

耕刀臂1内的冲洗水通过不锈钢管8输送至耕刀板2下段设置的内水道5，最后通过喷水孔7向外喷出，对淤泥进行内冲洗，使莲藕与淤泥快速分离，提高了起藕效率。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的仅为本发明的优选例，并不用来限制本发明，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

技术总结
本发明提供一种藕塘内使用的内冲洗起藕犁，涉及莲藕收获设备，包括耕刀臂以及固定在耕刀臂下端的耕刀板，所述耕刀臂为空心结构的通水管，所述耕刀板下段设置有耕刀翅片、耕犁，以及设置在耕刀板内部的内水道，所述内水道的进水孔通过不锈钢管连接耕刀臂，所述内水道与横向设置的出水孔连通。本发明将冲洗水由淤泥上端向下冲洗改为从淤泥内部向外冲洗，改善了冲洗效果，缩短了莲藕与淤泥的分离时间，节约了大量冲洗水，并且冲洗水通过耕刀向外喷出，可在对淤泥耕犁的同时进行内冲洗，降低了耕犁难度，提供较小的牵引力即可实现。
