一种转仓式大豆精播器的制作方法

文档序号:11638426阅读:281来源:国知局
一种转仓式大豆精播器的制造方法与工艺

本发明涉及一种农业生产设备,具体是一种转仓式大豆精播器。



背景技术:

播种机已广泛应用于农田播种作业,目前播种机上配置的播种器存在出料不均匀,出料量不准确的问题,后续需要补苗和疏苗,增加生产作业的工作量,浪费人力资源。



技术实现要素:

本发明目的是提供一种精确播种的转仓式大豆精播器。

为了解决上述技术问题,本发明采用的技术方案是:

一种转仓式大豆精播器,包括壳体,所述壳体内部形成一个空腔,所述壳体呈圆盘状,壳体内部设置有槽轮,槽轮设置在壳体中心位置,槽轮成圆盘状,槽轮的弧形面上均匀分布有半球形的凹槽,所述壳体内部设置固定件,所述固定件最前端设置有毛刷,毛刷紧贴槽轮;所述壳体内部设置有导种板,导种板呈弧形结构,导种板环绕槽轮,导种板一端位于毛刷下方,所述壳体的最下方的弧形面上设置有出料口。

优选的,所述壳体内部设置有挡种板,挡种板、槽轮与固定件将壳体内部上方的部分区域构成一个密封的料仓,所述料仓上设置有进料管。

优选的,所述出料口附近的壳体内部可以设置导料板,将槽轮与出料口之间形成导槽通道。

优选的,所述导种板采用尼龙工程塑料制作。

本发明的有益效果是:

本发明通过在槽轮周围设置塑料的导种板,并且配合毛刷以及出料口附近的导槽通道,既能很好的保护待播的种子,也提高种子下落的准确性及播种精度,实现精确播种。

附图说明

下面结合附图和具体实施方式对本发明作进一步详细的说明。

图1为本发明转仓式大豆精播器示意图。

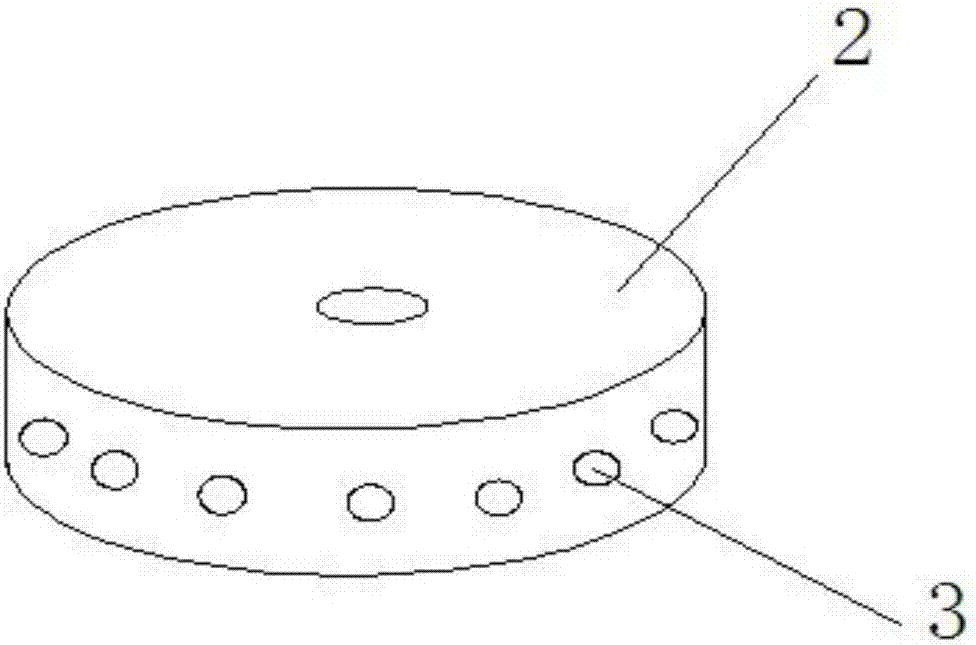

图2为本发明槽轮示意图。

其中,1-壳体,2-槽轮,3-凹槽,4-固定件,5-毛刷,6-导种板,7-挡种板,8-料仓,9-进料管,10-出料口,11-导料板,12-导槽通道。

具体实施方式

以下结合附图对本发明的实施例进行详细说明,但是本发明可以由权利要求限定和覆盖的多种不同方式实施。

如图1所示,本发明公开一种转仓式大豆精播器,包括壳体1,所述壳体1内部形成一个空腔,所述壳体1呈圆盘状,壳体1内部设置有槽轮2,槽轮2设置在壳体1中心位置,槽轮2成圆盘状,槽轮2的弧形面上均匀分布有半球形的凹槽3,半球形的凹槽整体成一圈,槽轮2由外在电机带动围绕中心逆时针旋转,这样凹槽3带动种子也做逆时针转动。

所述壳体1内部设置固定件4,所述固定件4最前端设置有毛刷5,毛刷5紧贴槽轮2,毛刷5将过多槽轮2弧形面外侧的种子清扫,保证一个凹槽3内1至2个种子;

所述壳体1内部设置有导种板6,导种板6呈弧形结构,导种板6环绕槽轮2,导种板6一端位于毛刷5下方,导种板6采用尼龙工程塑料制作,保证一定的弹性,避免导种板6与种子结合太紧、伤害种子,从而影响生产。

所述壳体2内部设置有挡种板7,挡种板7、槽轮2与固定件4将壳体1内部上方的部分区域构成一个密封的料仓8,种子在料仓8内由槽轮2的凹槽3一个个的精确运输,所述料仓8上设置有进料管9,物料由进料管9送入。

所述壳体1的最下方的弧形面上设置有出料口10,出料口10附近的壳体1内部可以设置导料板11,将槽轮2与出料口10之间形成导槽通道12,实际制作时,导种板一端位于毛刷5下方,导种板6的另一端延伸到导槽通道12,保证种子落下时路径精确,提高种子下落的准确性及播种精度。

运行原理:

首先,由进料管9对料仓8中送入种子物料,种子经过毛刷5的清扫后,规律个数的位置凹槽3内,由槽轮2带动逆时针转动,转动过程中由导种板6的阻挡,种子按照规定路径运送,当种子到达导种板6末端的导槽通道12时自由落下,由出料口10落下播种,完成完整的工作。

以上所述的本发明实施方式,并不构成对本发明保护范围的限定。任何在本发明的精神和原则之内所作的修改、等同替换和改进等,均应包含在本发明的权利要求保护范围之内。



技术特征:

技术总结
本发明公开了一种转仓式大豆精播器,包括壳体,所述壳体内部形成一个空腔,所述壳体呈圆盘状,壳体内部设置有槽轮,槽轮设置在壳体中心位置,槽轮成圆盘状,槽轮的弧形面上均匀分布有半球形的凹槽,所述壳体内部设置固定件,所述固定件最前端设置有毛刷,毛刷紧贴槽轮;所述壳体内部设置有导种板,导种板呈弧形结构,导种板环绕槽轮,导种板一端位于毛刷下方,所述壳体的最下方的弧形面上设置有出料口。本发明通过在槽轮周围设置塑料的导种板,并且配合毛刷以及出料口附近的导槽通道,既能很好的保护待播的种子,也提高种子下落的准确性及播种精度,实现精确播种。

技术研发人员:丁纯一;丁群
受保护的技术使用者:宿州市信德机械有限公司
技术研发日:2017.05.19
技术公布日:2017.07.28
