一种控制植物生长习性的装置的制作方法

本发明涉及植物种植领域，特别涉及一种控制植物生长习性的装置。

背景技术：

目前市场上销售的瓜果蔬菜避免不了使用化肥和农药，自己种植不仅受到种植地的限制，而且也需要人工打理和维护。而人工打理维护一般靠经验来把握，对于没有种植经验的人来说，很难调控植物生产过程。植物种植通常需要考虑几个技术因素：光合作用、水份供给、温度控制、养分供给。

技术实现要素：

本发明的目的在于克服现有技术的缺点，提供一种占地面积小、移动方便、无需专业种植经验,通过软件来提醒控制植物生产过程的装置。为达到此技术效果，本发明的技术方案是：一种控制植物生长习性的装置由手机、云服务器、种植柜组成。

所述的手机为智能手机，手机内装有控制植物生长习性的数据载体app。

所述的云服务器为计算机，计算机为手机用户分析、处理数据。

所述的种植柜由电路控制部分、种植装置部分和储水箱部分组成。

其中所述的手机app储存有蔬菜、瓜果、花草三类常见植物生长习性的三要素数据，三要素数据为植物光照时间、温度要求、水份需求。app数据通过gprs或者wifi与云服务器建立通信。

其中所述的种植柜的电路控制部分由显示屏、电路板、电源输入接口、信号输入接口组成。电路板上焊接有通信模块、感应模块、分析模块、调节模块以及电源模块组成。

所述的通信模块为wifi模块或者gprs模块,用于与手机app建立无线通信。

所述的感应模块为灯光感应器、温度传感器。其中灯光感应器可以感应灯光光照色调；温度传感器感应柜体内的环境温度。

所述的分析模块为mcu模块，用于处理和分析柜体内灯光、水份、温度数据并发出相应指令。

所述的调节模块为光源调色控制器、温度调节器、延时控制器。其中光源调色控制器用来调节光源输出参数、温度调节器用来调节柜体内的温度。延时控制器用来控制浇水时间及浇水时段。

所述的电源模块是将220v的市电电压转换成种植柜内电路控制器可接受的24v电压。

其中种植柜的种植装置部分由柜体、led灯带、电源线、基质组成。立杆、横杆、侧板、盖板、底板，经过电弧焊焊接成一个柜体框架。其中左侧立杆沿着内壁布置竖向水管。平行的横杆形成横支架，横杆夹层布置横向水管，竖向水管和横向水管通过节水阀连接，横水管上设置有喷头。通过节水阀可以控制水流量的大小，通过喷头喷出水来给植物供水。横支架一侧上搁置基盘，基盘上配置带孔盖板，基盘和带孔盖板中间放置基质配方肥，植物则种植在带孔盖板的孔内。横支架的另一侧布置led灯带，每层灯带通过电源线串联连接，电源线布置在横支架夹层中和右侧立杆沿壁。柜体底部设置一进水口，进水口可以直接连接家用水管。柜体最低层还设置一个备水箱，备水箱内置一个小水泵，当进水口不方便直接连接水管的时候可以启动备水箱的储水。

附图说明

图1一种控制植物生长习性的装置示意图

图2控制器电路原理图

图3柜体结构图

图4控制方法流程图

具体实施方式

下面结合附图，对本技术方案进行详细的说明。

如图1，一种控制植物生长习性的装置由手机、云服务器、种植柜组成。

所述的手机为智能手机，手机内装有控制植物生长习性的数据载体app。

所述的云服务器为计算机，计算机为手机用户分析、处理数据。

所述的种植柜由电路控制部分、种植装置部分和储水箱部分组成。

智能手机通过gprs/wifi可以与云服务器互相通信，传送数据。而种植柜内的电路控制部分内置了gprs或者wifi,可以与智能手机互相通信，传送数据和发送指令。手机内装有控制植物生长习性的数据载体app。app储存有蔬菜、瓜果、花草三类常见植物生长习性的三要素数据，三要素数据为植物光照时间、温度要求、水份需求。

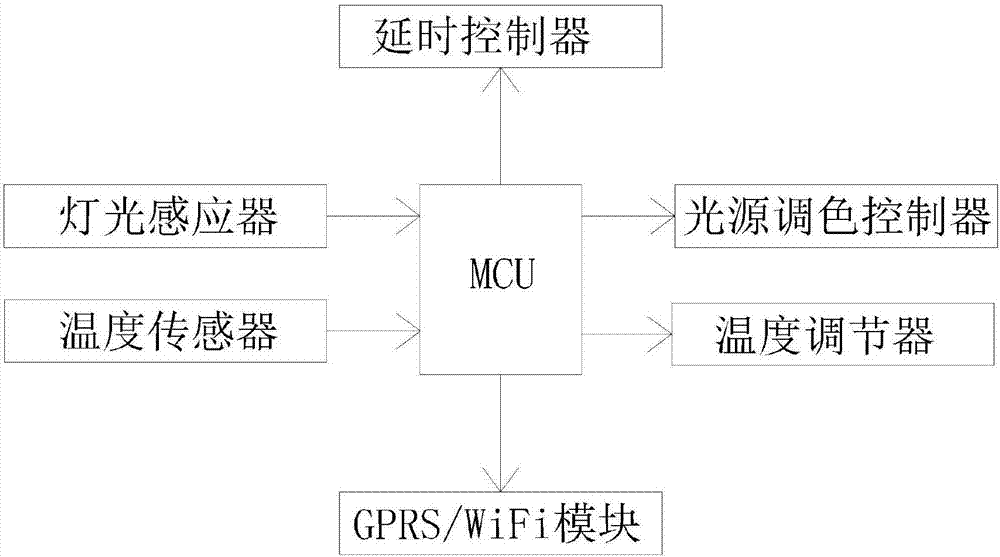

如图2，是控制器电路原理图。种植柜是个一体式的柜子。电路控制部分在柜体的最上部。其中电路控制部分由显示屏、电路板、电源输入接口、信号输入接口组成。电路控制部分通过各种电子原器件的组合连接最终控制种植柜内的关照时间、温度和水份。具体的：电路板上焊接有通信模块、感应模块、分析模块、调节模块以及电源模块组成。

所述的通信模块为wifi模块或者gprs模块,用于与手机app建立无线通信。

所述的感应模块为灯光感应器、温度传感器。其中灯光感应器可以感应灯光光照色调；温度传感器感应柜体内的环境温度。

所述的分析模块为mcu模块，用于处理和分析柜体内灯光、水份、温度数据并发出相应指令。

所述的调节模块为光源调色控制器、温度调节器、延时控制器。其中光源调色控制器用来调节光源输出参数、温度调节器用来调节柜体内的温度。延时控制器用来控制浇水时间及浇水时段。

所述的电源模块是将220v的市电电压转换成种植柜内电路控制器可接受的24v电压。

如图3，是柜体结构图。种植柜为一体式柜体，分为三大区间，最上面的区间为种植柜的控制区，中间一层为植物种植区，最底层为储水箱。

其中种植柜的种植装置部分由柜体、led灯带、电源线、基质组成。立杆、横杆、侧板、盖板、底板，经过电弧焊焊接成一个柜体框架。其中左侧立杆沿着内壁布置竖向水管。平行的横杆形成横支架，横杆夹层布置横向水管，竖向水管和横向水管通过节水阀连接，横水管上设置有喷头。通过节水阀可以控制水流量的大小，通过喷头喷出水来给植物供水。横支架一侧上搁置基盘，基盘上配置带孔盖板，基盘和带孔盖板中间放置基质配方肥，植物则种植在带孔盖板的孔内。横支架的另一侧布置led灯带，每层灯带通过电源线串联连接，电源线布置在横支架夹层中和右侧立杆沿壁。柜体底部设置一进水口，进水口可以直接连接家用水管。柜体最低层还设置一个备水箱，备水箱内置一个小水泵，当进水口不方便直接连接水管的时候可以启动备水箱的储水。

如图4，是控制方法流程图。

第一步：用户选择自己想要种植的植物，放入种植柜基盘内。

第二步：手机app调取该植物的生长习性三要素，即：植物光照时间、温度要求、水份需求。

第三步：种植柜的电路控制部分按app提示参数设定好相应的参数值。

第四步：设定好后，手机app可以同步检测到植物种植三要素的参数变化。

第五步：当植物种植三要素发送变化时，手机app可以远程调控三要素。

技术特征：

技术总结
目前市场上销售的瓜果蔬菜避免不了使用化肥和农药，自己种植不仅受到种植地的限制，而且也需要人工打理和维护。而人工打理维护一般靠经验来把握，对于没有种植经验的人来说，很难调控植物生产过程。植物种植通常需要考虑几个技术因素：光合作用、水份供给、温度控制、养分供给。本发明的目的在于克服现有技术的缺点，提供一种占地面积小、移动方便、无需专业种植经验,通过软件来提醒控制植物生产过程的装置。为达到此技术效果，本发明的技术方案是：一种控制植物生长习性的装置由手机、云服务器、种植柜组成。种植柜为一体式柜体，分为三大区间，最上面的区间为种植柜的控制区，中间一层为植物种植区，最底层为储水箱。
