建筑园林景观工程垂直花园结构的制作方法

本发明涉及园林景观垂直花园技术领域，尤其涉及建筑园林景观工程垂直花园结构。

背景技术：

建筑园林景观工程中常用到垂直花园，其用途广泛，具有保护和美化环境的作用，成为世界建筑界的潮流；同时垂直花园为园林景观设计带来新元素，让更多的绿色代替钢筋混凝土和砖石围墙，使园林景观充满生机和活力。现有技术的垂直花园均采用简单的框架，将绿色植物及其土壤固定在垂直墙面上，但经过长时间的雨水及浇灌冲刷，土壤容易流失，植物容易塌陷，从而导致垂直花园的工程失败；现有技术的垂直花园一般需要根系发达的藤类植物，种类单一，不利于园林景观设计的美观；同时现有技术的垂直花园的浇灌及施肥过程较为繁琐，不利于植物的生长。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的建筑园林景观工程垂直花园结构，其结构简单，能有效固定土壤，保持土壤水分及肥效，可用植物种类多样，同时将浇灌及施肥结合，施肥灌溉方式简单有效，利于园林景观设计的美观。

为了实现上述目的，本发明采用了如下技术方案：

建筑园林景观工程垂直花园结构，包括垂直墙壁，所述垂直墙面一侧通过螺钉连接有铝合金框架，所述垂直墙面与铝合金框架的连接处铺设有塑料层，所述塑料层远离垂直墙面的一侧铺设有合成纤维层，所述合成纤维层远离塑料层的一侧栽培有绿色植物；

所述铝合金框架内部包接有喷水管，所述喷水管与垂直墙面的墙面方向垂直，所述喷水管远离垂直墙面的一端连接有洒水管头，所述喷水管靠近垂直墙面的一端连接有灌溉管道，所述灌溉管道也置于铝合金框架内，所述灌溉管道与垂直墙面的墙面方向平行，所述灌溉管道伸出铝合金框架的一端连接有水压机。

优选地，所述水压机置于垂直墙面的顶部，所述水压机远离灌溉管道的一端通过水管连接有供水系统。

优选地，所述洒水管头为圆锥柱体，所述洒水管头远离喷水管的一侧为封闭式，所述洒水管头的侧壁开设有喷口，所述喷口沿洒水管头侧壁成圆周分布。

优选地，所述供水系统内灌满混有有机肥料的肥水。

优选地，所述合成纤维层内混合有机土壤颗粒，所述合成纤维层内部缝隙大于土壤的颗粒。

优选地，所述绿色植物的种类不一，沿垂直墙面的表面方向，高处的绿色植物为抗风吹植物，低处的绿色植物为耐阴性蕨类植物。

与现有技术相比，本发明的有益效果是：

1.通过在垂直墙面上设置铝合金框架、塑料层及合成纤维层，并在合成纤维层上植入绿色植物，合成纤维层内部包接有有机土壤颗粒和绿色植物的根茎，由于所述合成纤维层内部缝隙大于土壤的颗粒，土壤无法从合成纤维层脱落，从而能有效固定土壤，保持土壤水分及肥效。

2.通过设置供水系统、水压机、灌溉管道、喷水管及洒水管头，并在洒水管头的四周侧壁上开设喷口，供水系统灌满混有有机肥料的肥水，实现了浇灌与施肥的有效结合，施肥灌溉方式简单有效，便于操作，适合大范围推广。

3.通过设置不同种类的绿色植物，并依据高度，高处的绿色植物为抗风吹植物，低处的绿色植物为耐阴性蕨类植物，提高了垂直花园的多样性，利于园林景观设计的美观。

附图说明

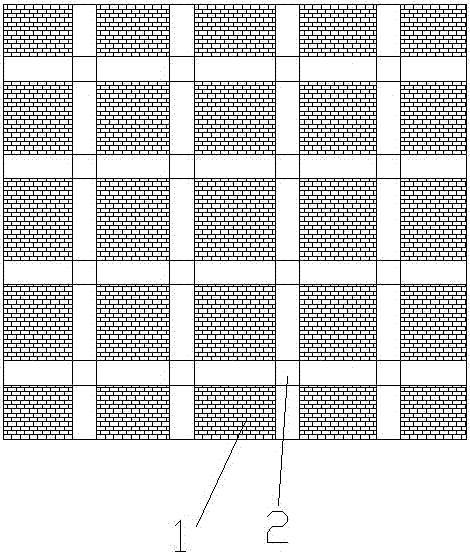

图1为本发明提出的建筑园林景观工程垂直花园结构的结构示意图；

图2为本发明提出的建筑园林景观工程垂直花园结构的铝合金框架的结构示意图；

图3为本发明提出的建筑园林景观工程垂直花园结构的洒水管头的结构示意图；

图中：1垂直墙壁、2铝合金框架、3塑料层、4合成纤维层、5绿色植物、6喷水管、7洒水管头、8灌溉管道、9水压机、10供水系统、11喷口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3，建筑园林景观工程垂直花园结构，包括垂直墙壁1，所述垂直墙面1一侧通过螺钉连接有铝合金框架2，所述垂直墙面1与铝合金框架2的连接处铺设有塑料层3，所述塑料层3远离垂直墙面1的一侧铺设有合成纤维层4，所述合成纤维层4远离塑料层3的一侧栽培有绿色植物5；

所述铝合金框架2内部包接有喷水管6，所述喷水管6与垂直墙面1的墙面方向垂直，所述喷水管6远离垂直墙面1的一端连接有洒水管头7，所述喷水管6靠近垂直墙面1的一端连接有灌溉管道8，所述灌溉管道8也置于铝合金框架2内，所述灌溉管道8与垂直墙面1的墙面方向平行，所述灌溉管道8伸出铝合金框架2的一端连接有水压机9。

所述水压机9置于垂直墙面1的顶部，所述水压机9远离灌溉管道8的一端通过水管连接有供水系统10。

所述洒水管头7为圆锥柱体，所述洒水管头7远离喷水管6的一侧为封闭式，所述洒水管头7的侧壁开设有喷口11，所述喷口11沿洒水管头7侧壁成圆周分布。

所述供水系统10内灌满混有有机肥料的肥水。

所述合成纤维层4内混合有机土壤颗粒，所述合成纤维层4内部缝隙大于土壤的颗粒。

所述绿色植物5的种类不一，沿垂直墙面1的表面方向，高处的绿色植物5为抗风吹植物，低处的绿色植物5为耐阴性蕨类植物。

本发明的工作过程：将合成纤维层割开，施入有机土壤颗粒，并将绿色植物的根茎部分植入合成纤维层，用塑料粘结剂将合成纤维层封住，待粘结剂固化后，开启水压机，将供水系统中的肥水，经由灌溉管道、喷水管及洒水管头，由洒水管头的喷口喷出，对绿色植物进行施肥灌溉；肥水经过喷洒后，经由合成纤维层的表面，渗透到合成纤维层的有机土壤颗粒中，被土壤颗粒吸收，传递给绿色植物的根茎，从而促进了绿色植物的生长。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了建筑园林景观工程垂直花园结构，包括垂直墙壁，所述垂直墙面通过螺钉连接有铝合金框架，垂直墙面上铺设有塑料层，塑料层上铺设有合成纤维层，所述合成纤维层栽培有绿色植物；铝合金框架内部包接有喷水管，喷水管一端连接有洒水管头，洒水管头的侧壁开设有喷口，喷水管另一端连接有灌溉管道，灌溉管道伸出铝合金框架的一端连接有水压机通过水管连接有供水系统，供水系统内灌有肥水。本发明的目的是为了解决现有技术中存在的缺点，而提出的建筑园林景观工程垂直花园结构，其结构简单，能有效固定土壤，保持土壤水分及肥效，可用植物种类多样，同时将浇灌及施肥结合，施肥灌溉方式简单有效，利于园林景观设计的美观。

技术研发人员：袁媛;张芳
受保护的技术使用者：浙江东海岸园艺有限公司
技术研发日：2017.06.28
技术公布日：2017.09.15
