一种池塘自动增氧机的制作方法

本发明涉及渔业养殖技术领域，尤其涉及一种池塘自动增氧机。

背景技术：

增氧机是一种常被应用于渔业养殖业的机器，它的主要作用是增加水中的氧气含量以确保水中的鱼类不会缺氧，同时也能抑制水中厌氧菌的生长，防止池水变质威胁鱼类生存环境，增氧机一般是靠其自带的空气泵将空气打入水中，以此来实现增加水中氧气含量的目的。

现有的增氧机通常是将通气管插入水池中，然后在空气泵的作用下往池塘内部注入含氧空气，这样的结构局限性太大，往往不能在特定的区域给水内增氧，池塘的中间位置更是无法增氧，且通过人为操作，无法精确确定水内含氧量，容易导致过氧。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种池塘自动增氧机。

为了实现上述目的，本发明采用了如下技术方案：一种池塘自动增氧机，包括球形浮漂和增氧机本体，所述增氧机本体的一侧设置有球形浮漂，且球形浮漂的一侧通过伸缩杆与套筒焊接，所述套筒与固定轴旋转套接，且固定轴的顶部设置有便于套筒固定的固定螺栓，所述固定轴的一端与空气泵焊接，所述空气泵的顶部设置有信号接收器，所述球形浮漂的底部竖直设置有第二气管，所述第二气管通过第一气管与空气泵套接，且第二气管的底端设置有通气板，且通气板的底部焊接有金属块。

作为上述技术方案的进一步描述：

所述套筒的直径与固定轴的内径大小相等。

作为上述技术方案的进一步描述：

所述信号接受器通过导线与空气泵的内部电路元件电性连接。

作为上述技术方案的进一步描述：

所述通气板上开设有数个通气孔，便于使水底含氧均匀。

作为上述技术方案的进一步描述：

所述通气板的上方五厘米处，位于第二气管的外部设置有含氧测定仪，且含氧测定仪的顶部设置有信号发射器。

本发明中，首先，球形浮漂能够使第二气管浮在水面，通过伸缩杆和套筒可以自由控制球形浮漂在池塘中的位置，满足池塘内部不同水域的供氧，其次，第二气管的底部设置有通气板，通气板上开设有数个通气孔，空气泵抽进的含氧空气能够通过通气孔与水充分接触，从而均匀且高效的提高水内含氧量，提高了增氧机的增氧效率，最后，含氧测定仪能够精确测定相应水域的含氧量，再通过信号发射器将测定的数据传输到空气泵上的相应设备上，从而自动控制机器的运转，不需要人为控制增氧机的开合，给渔业养殖带来便利。

附图说明

图1为本发明提出的一种池塘自动增氧机的结构示意图；

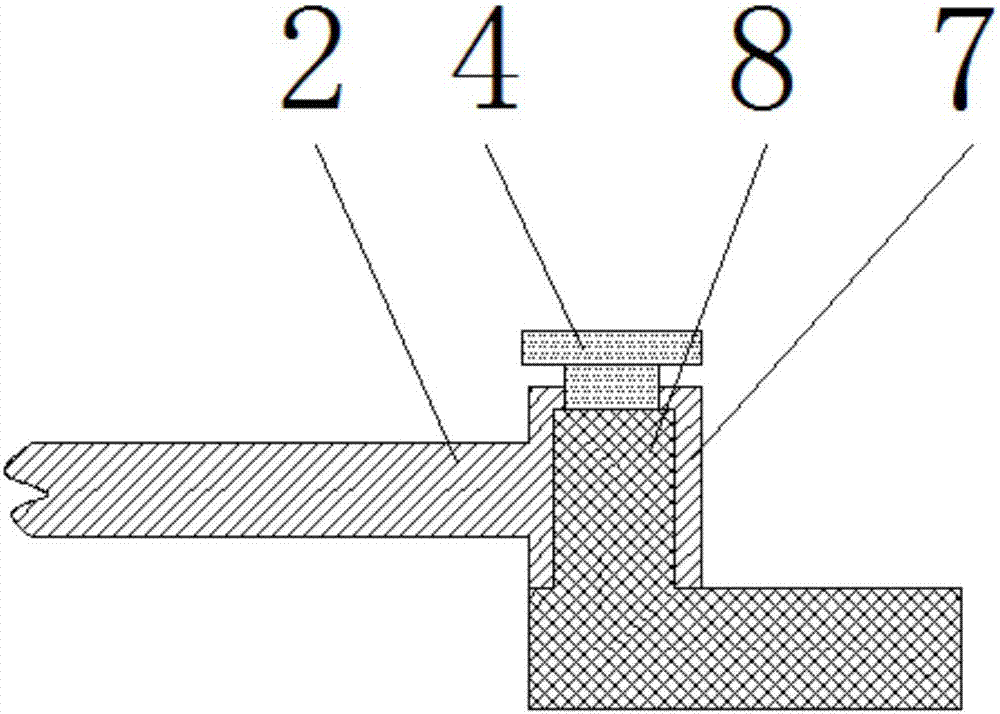

图2为本发明提出的一种池塘自动增氧机的固定装置的结构图。

图例说明：

1-球形浮漂、2-伸缩杆、3-第一气管、4-固定螺栓、5-信号接收器、6-空气泵、7-套筒、8-固定轴、9-增氧机本体、10-第二气管、11-信号发射器、12-含氧测定仪、13-通气板、14-金属块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种池塘自动增氧机，包括球形浮漂1和增氧机本体9，增氧机本体9的一侧设置有球形浮漂1，且球形浮漂1的一侧通过伸缩杆2与套筒7焊接，套筒7与固定轴8旋转套接，且固定轴8的顶部设置有便于套筒7固定的固定螺栓4，固定轴8的一端与空气泵6焊接，空气泵6的顶部设置有信号接收器5，球形浮漂1的底部竖直设置有第二气管10，第二气管10通过第一气管3与空气泵6套接，且第二气管10的底端设置有通气板13，且通气板13的底部焊接有金属块14。

套筒7的直径与固定轴8的内径大小相等，信号接受器5通过导线与空气泵的内部电路元件电性连接，通气板13上开设有数个通气孔，便于使水底含氧均匀，通气板13的上方五厘米处，位于第二气管10的外部设置有含氧测定仪12，且含氧测定仪12的顶部设置有信号发射器11。

伸缩杆2能够伸缩控制球形浮漂1距离岸边的距离，且伸缩杆2上设置有固定装置，第二伸缩杆10的底部设置的金属块14，用于提供第二伸缩杆10竖直下沉的重力，使通气板13处于竖直状态，便于增大空气与水的接触面积。

工作原理：使用时，将球形浮漂1放入池塘中，在水的浮力作用下，球形浮漂1能够漂浮在水面，根据供氧需要，通过调节伸缩杆2的长度和旋转套筒7的角度，从而将球形浮漂1移动到指定位置，再通过固定螺栓4将其固定，含氧测定仪12能够测定水内的含氧量，并将测定数据通过信号发射器11传输到空气泵6内部的相应设备上，从而自动控制增氧机的启动和关闭，通气板13可以将含氧空气大面积的注入水底，通过增大氧气与水的接触面积从而提高供养效率。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种池塘自动增氧机，包括球形浮漂和增氧机本体，所述增氧机本体的一侧设置有球形浮漂，且球形浮漂的一侧通过伸缩杆与套筒焊接，所述空气泵的顶部设置有信号接收器，所述球形浮漂的底部竖直设置有第二气管，所述第二气管通过第一气管与空气泵套接，且第二气管的底端设置有通气板，且通气板的底部焊接有金属块。本发明中，球形浮漂能够使第二气管浮在水面，通过伸缩杆和套筒可以自由控制球形浮漂在池塘中的位置，满足池塘内部不同水域的供氧，第二气管的底部设置有通气板，通气板上开设有数个通气孔，空气泵抽进的含氧空气能够通过通气孔与水充分接触，从而均匀且高效的提高水内含氧量。

技术研发人员：魏霁烁;柏雅惠
受保护的技术使用者：成都言行果科技有限公司
技术研发日：2017.07.18
技术公布日：2017.09.22
