一种营林苗圃培育装置的制作方法

本实用新型涉及营林苗圃领域，尤其涉及一种营林苗圃培育装置。

背景技术：

在营林苗圃培育种植中，有些需要依附支架生长的作物，需要在苗圃内设置支架，然而现有的支架大部分为将竖杆直接插入土中，且架体不够牢固。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种结构牢固的一种营林苗圃培育装置。

本实用新型的目的是通过以下技术方案来实现：

一种营林苗圃培育装置，包括横杆、竖杆、定位板、螺杆、连接套，所述竖杆下部具有底盘,底盘下表面连接地面，底盘下部具有多个插杆，地面具有多个插杆孔,插杆与插杆孔相适应，插杆插入插杆孔，连接套具有竖杆套,竖杆套具有竖杆孔,竖杆外侧与竖杆孔相适应，竖杆穿过竖杆孔,连接套具有横杆套,横杆套具有横杆孔,横杆外侧与横杆孔相适应，横杆穿过横杆孔,竖杆在地面上均匀分布。

所述横杆与竖杆直径相同，竖杆套与横杆套直径相同，定位板具有杆套槽,竖杆套与杆套槽相适应，竖杆套连接杆套槽,定位板具有插条,插条在定位板两侧对称设置，竖杆具有插条孔,插条与插条孔相适应，插条穿过插条孔。

所述插条包括上插条、下插条，下插条具有螺杆下槽,螺杆下部与螺杆下槽相适应，螺杆下部通过螺纹连接螺杆下槽，上插条具有螺杆孔,螺杆与螺杆孔相适应，螺杆穿过螺杆孔,螺杆上部连接螺母,螺母下表面连接上插条。

有益效果：

竖杆穿过竖杆孔,横杆穿过横杆孔，通过连接套使横杆与竖杆连接起来，横杆孔与竖杆孔配合使横杆与竖杆相互垂直，多个竖杆按一定距离在横杆上分布，竖杆套连接杆套槽,插条穿过插条孔,插条孔对定位板定位，定位板对竖杆套定位，使竖杆套在竖杆上的位置固定，插条承受竖杆套竖直向下的剪切力，定位板具有两个，分别为竖直放置的与竖杆相连接，水平放置的与横杆相连接，竖直放置的定位板对竖杆套在竖杆上的位置固定，水平放置的定位板对横杆套在横杆上的位置固定，通过横竖放置的定位板使横杆与竖杆的相对位置固定，螺杆下部通过螺纹连接螺杆下槽,螺杆上部穿过螺杆孔连接螺母，螺杆侧面连接横向放置的定位板，避免插条在插条孔内滑动，多个横杆与多个竖杆纵横交错形成一个支架，插杆插入插杆孔，使支架稳定的放置在地面上，苗圃的内种植的需要攀爬依附支架的作物，此装置结构合理，牢固。

附图说明

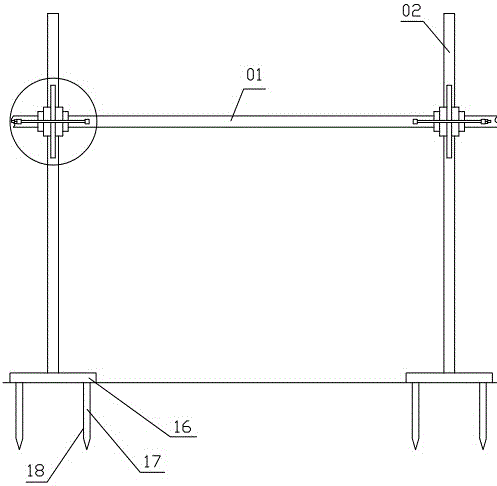

图1为本实用新型所述的一种营林苗圃培育装置主视图。

图2为本实用新型所述的横杆、竖杆局部放大图。

图3为本实用新型所述的横杆、竖杆左视图。

图4为本实用新型所述的连接套结构示意图。

具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明：

一种营林苗圃培育装置，包括横杆01、竖杆02、定位板06、螺杆10、连接套15，所述竖杆02下部具有底盘16,底盘16下表面连接地面，底盘16下部具有多个插杆17，地面具有多个插杆孔18,插杆17与插杆孔18相适应，插杆17插入插杆孔18，连接套15具有竖杆套04,竖杆套04具有竖杆孔05,竖杆02外侧与竖杆孔05相适应，竖杆02穿过竖杆孔05,连接套15具有横杆套14,横杆套14具有横杆孔03,横杆01外侧与横杆孔03相适应，横杆01穿过横杆孔03,竖杆02在地面上均匀分布。

所述横杆01与竖杆02直径相同，竖杆套04与横杆套14直径相同，定位板06具有杆套槽09,竖杆套04与杆套槽09相适应，竖杆套04连接杆套槽09,定位板06具有插条07,插条07在定位板06两侧对称设置，竖杆02具有插条孔08,插条07与插条孔08相适应，插条07穿过插条孔08。

所述插条07包括上插条07、下插条07，下插条07具有螺杆下槽11,螺杆10下部与螺杆下槽11相适应，螺杆10下部通过螺纹连接螺杆下槽11，上插条07具有螺杆孔12,螺杆10与螺杆孔12相适应，螺杆10穿过螺杆孔12,螺杆10上部连接螺母13,螺母13下表面连接上插条07。

竖杆02穿过竖杆孔05,横杆01穿过横杆孔03，通过连接套15使横杆01与竖杆02连接起来，横杆孔03与竖杆孔05配合使横杆01与竖杆02相互垂直，多个竖杆02按一定距离在横杆01上分布，竖杆套04连接杆套槽09,插条07穿过插条孔08,插条孔08对定位板06定位，定位板06对竖杆套04定位，使竖杆套04在竖杆02上的位置固定，插条07承受竖杆套04竖直向下的剪切力，定位板06具有两个，分别为竖直放置的与竖杆02相连接，水平放置的与横杆01相连接，竖直放置的定位板06对竖杆套04在竖杆02上的位置固定，水平放置的定位板06对横杆套14在横杆01上的位置固定，通过横竖放置的定位板06使横杆01与竖杆02的相对位置固定，螺杆10下部通过螺纹连接螺杆下槽11,螺杆10上部穿过螺杆孔12连接螺母13，螺杆10侧面连接横向放置的定位板06，避免插条07在插条孔08内滑动，多个横杆01与多个竖杆02纵横交错形成一个支架，插杆17插入插杆孔18，使支架稳定的放置在地面上，苗圃的内种植的需要攀爬依附支架的作物，此装置结构合理，牢固。

技术特征：

1.一种营林苗圃培育装置，其特征是:包括横杆、竖杆、定位板、螺杆、连接套，所述竖杆下部具有底盘,底盘下表面连接地面，底盘下部具有多个插杆，地面具有多个插杆孔,插杆与插杆孔相适应，插杆插入插杆孔，连接套具有竖杆套,竖杆套具有竖杆孔,竖杆外侧与竖杆孔相适应，竖杆穿过竖杆孔,连接套具有横杆套,横杆套具有横杆孔,横杆外侧与横杆孔相适应，横杆穿过横杆孔,竖杆在地面上均匀分布。

2.根据权利要求1所述的一种营林苗圃培育装置，其特征是:所述横杆与竖杆直径相同，竖杆套与横杆套直径相同，定位板具有杆套槽,竖杆套与杆套槽相适应，竖杆套连接杆套槽,定位板具有插条,插条在定位板两侧对称设置，竖杆具有插条孔,插条与插条孔相适应，插条穿过插条孔。

3.根据权利要求2所述的一种营林苗圃培育装置，其特征是:所述插条包括上插条、下插条，下插条具有螺杆下槽,螺杆下部与螺杆下槽相适应，螺杆下部通过螺纹连接螺杆下槽，上插条具有螺杆孔,螺杆与螺杆孔相适应，螺杆穿过螺杆孔,螺杆上部连接螺母,螺母下表面连接上插条。

技术总结
一种营林苗圃培育装置，包括横杆、竖杆、定位板、螺杆、连接套，所述竖杆下部具有底盘,底盘下表面连接地面，底盘下部具有多个插杆，地面具有多个插杆孔,插杆与插杆孔相适应，插杆插入插杆孔，连接套具有竖杆套,竖杆套具有竖杆孔,竖杆外侧与竖杆孔相适应，竖杆穿过竖杆孔,连接套具有横杆套,横杆套具有横杆孔,横杆外侧与横杆孔相适应，横杆穿过横杆孔,竖杆在地面上均匀分布。

技术研发人员：杜君
受保护的技术使用者：杜君
技术研发日：2019.06.27
技术公布日：2020.05.15
