一种番茄种植支架的制作方法

本实用新型涉及番茄栽培技术领域，尤其涉及一种番茄种植支架。

背景技术：

番茄又名西红柿，其含有丰富的维生素a、c及d、维生素b1、烟酸、胆碱、胡萝素、苹果酸、柠檬酸、糖类、蛋白质、钙、铁等，因此营养价值极高，是人们常用的水果蔬菜之一。

由于番茄的果实较大，质量较重，并且番茄的皮较薄，容易磕碰，因此，在番茄的种植过程中，当番茄株苗生长到一定高度时，如不支架和绑蔓，就容易倒伏，需要为番茄株苗搭建支架，现在人们普遍在番茄株苗旁边插一支木棍，或竹竿作为支架，每株1竿，然后用绳子将番茄株苗绑在木棍上，让番茄株苗顺着木棍成长，但是这种支架随着果实重量增加，支架容易倾斜，不够牢靠，存在一定的问题，容易腐蚀和风化，使用的寿命短，经常需要更换，且在番茄收获后拆除不方便。

技术实现要素：

本实用新型的目的在于提供一种番茄种植支架，解决现有技术存在的问题。

本实用新型提供了一种番茄种植支架，其特征在于，包括安装支座、转动座、销轴、攀爬杆和喷液管；所述安装支座呈十字型结构，所述安装支座呈十字型的每个末端开设有凹槽，每个所述凹槽内安装有转动座，所述转动座通过销轴活动安装在所述凹槽内，每个所述转动座的下端连接有一个攀爬杆，每个所述攀爬杆上间隔设有若干用于固定番茄株苗的固定机构；所述安装支座中央开设有螺纹孔，所述螺纹孔内螺接有喷液管，所述喷液管的下端连通有压力喷头，所述喷液管的上端伸出所述螺纹孔且所述喷液管的上端螺接有t型管接头，所述t型管接头的的两端连接有水管。

优选地，所述攀爬杆是pvc杆。

优选地，所述攀爬杆的底端固定连接有杆头，所述杆头的底端呈尖头状。

优选地，所述攀爬杆的高度为1.5-2米。

优选地，所述固定机构包括对称设置在攀爬杆两侧的固定片，每个所述固定片上开设有圆孔。

更优选地，两个所述圆孔内设有能活动插接在所述圆孔内的u型卡件，所述u型卡件与攀爬杆之间形成环形槽，所述u型卡件的两个水平端开设有插孔，所述插孔内活动能活动插接相配合使用的插销。

优选地，每个所述t型管接头的两端连接有水管能够首尾相接形成多个番茄种植支架。

优选地，位于首端的所述t型管接头一端连的水管的入口设有用于供液的输送泵，位于首端的所述t型管接头一端连的水管通过输送泵连接有供液箱或供液槽。

本实用新型具有如下有益效果：

本实用新型安装支座呈十字型的每个末端的凹槽内通过转动座活动连接攀爬杆，攀爬杆可自由转动，从而可根据番茄株苗的宽度进行调节，使用时将攀爬杆呈尖状的底端插在番茄株苗两侧土壤中，使土壤盖住杆头，每个攀爬杆上间隔设有若干用于固定番茄株苗的固定机构，因此，根据番茄株苗生长的高度固定即可，本实用新型支架稳固性好，可重复利用，易于后期的拆除，极大的降低了工人拆除蔬菜支架所需工时，同时还能实现对番茄植株进行浇水及喷药的目的。

附图说明

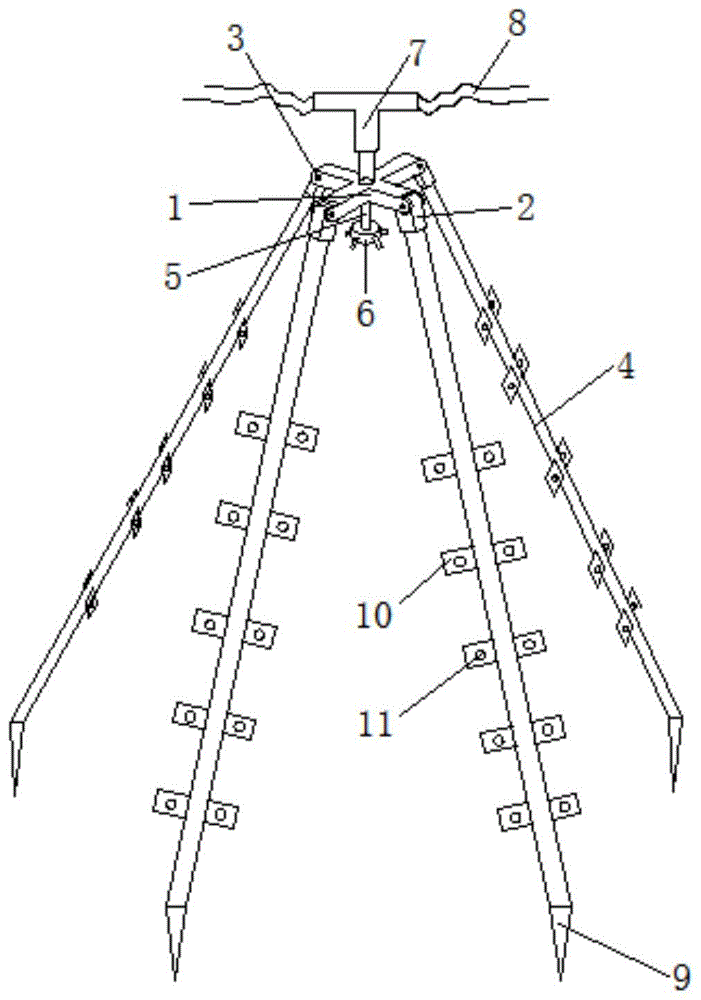

图1为本实用新型实施例1提供的一种番茄种植支架结构示意图；

图2为图1中安装支座与各部件连接的放大示意图；

图3为图1中固定片连接在攀爬杆上的结构示意图；

图4为图1中u型卡件插接在固定片的结构示意图；

图5为图1中u型卡件于固定片固定的结构示意图；

图6为两个番茄种植支架相连接的示意图。

附图标记说明：

其中，1、安装支座；2、转动座；3、销轴；4、攀爬杆；5、喷液管；6、压力喷头；7、t型管接头；8、水管；9、杆头；10、固定片；11、圆孔；12、u型卡件；13、环形槽；14、插孔；15、插销。

具体实施方式

下面结合附图1-6对本实用新型的具体实施方式作进一步详细的说明。

实施例1

本实用新型提供了一种番茄种植支架，包括安装支座1、转动座2、销轴3、攀爬杆4和喷液管5；安装支座1呈十字型结构，安装支座1呈十字型的每个末端开设有凹槽，每个凹槽内安装有转动座2，转动座2通过销轴3活动安装在凹槽内，每个转动座2的下端连接有一个攀爬杆4，每个攀爬杆4上间隔设有若干用于固定番茄株苗的固定机构；安装支座1中央开设有螺纹孔，螺纹孔内螺接有喷液管5，喷液管5的下端连通有压力喷头6，喷液管5的上端伸出螺纹孔且喷液管5的上端螺接有t型管接头7，t型管接头7的两端连接有水管8。

由于番茄生长在户外，为了使得攀爬杆4更加耐用，攀爬杆4是pvc杆，轻便且能够耐腐蚀。

此外，攀爬杆4的底端固定连接有杆头9，杆头9的底端呈尖头状，用于插在土壤中。为了适应番茄苗生长的高度，将攀爬杆4的高度设置为1.5-2米。

用于固定生长后的番茄株苗，固定机构包括对称设置在攀爬杆4两侧的固定片10，每个固定片10上开设有圆孔11，在番茄株苗不断生长的过程中，将绳子穿过两个圆孔用于固定番茄株苗，由于通过固定片10上的圆孔11内通过绳子固定，因此，不用担心绳子会沿着攀爬杆4下滑。

在具体番茄种植过程中使用该番茄种植架，将每个所述t型管接头7的两端连接有水管8首尾相接形成多个番茄种植支架。然后为了更方便的对番茄苗的浇灌或喷药，位于首端的所述t型管接头7一端连的水管8的入口设有用于供液的输送泵，位于首端的所述t型管接头7一端连的水管8通过输送泵连接有供液箱或供液槽，当对番茄苗浇灌的时供液系统为浇灌用水，当对番茄苗喷药时，供液系统为药水，无论是浇灌还是喷药，均在输送泵的作用下将供液箱或供液槽通过水管8输送进入喷液管5再通过压力喷头6喷洒即可。

实施例2

本实施例番茄种植支架的结构与实施例相同，不同的是，为了更稳固的让生长后的番茄果实生长，在两个圆孔11内设有能活动插接在圆孔11内的u型卡件12，u型卡件12与攀爬杆4之间形成环形槽13，u型卡件12的两个水平端开设有插孔14，插孔14内活动能活动插接相配合使用的插销15，环形槽14供番茄株苗通过并沿着环形槽13生长，当番茄苗上悬挂较重的番茄果实时，下挂番茄苗的枝干部分会下挂，顺着支架杆下挂时，卡入环形槽13内，避免进一步下滑。

显然，本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。

技术特征：

1.一种番茄种植支架，其特征在于，包括安装支座(1)、转动座(2)、销轴(3)、攀爬杆(4)和喷液管(5)；所述安装支座(1)呈十字型结构，所述安装支座(1)呈十字型的每个末端开设有凹槽，每个所述凹槽内安装有转动座(2)，所述转动座(2)通过销轴(3)活动安装在所述凹槽内，每个所述转动座(2)的下端连接有一个攀爬杆(4)，每个所述攀爬杆(4)上间隔设有若干用于固定番茄株苗的固定机构；所述安装支座(1)中央开设有螺纹孔，所述螺纹孔内螺接有喷液管(5)，所述喷液管(5)的下端连通有压力喷头(6)，所述喷液管(5)的上端伸出所述螺纹孔且所述喷液管(5)的上端螺接有t型管接头(7)，所述t型管接头(7)的两端连接有水管(8)。

2.根据权利要求1所述的一种番茄种植支架，其特征在于，所述攀爬杆(4)是pvc杆。

3.根据权利要求2所述的一种番茄种植支架，其特征在于，所述攀爬杆(4)的底端固定连接有杆头(9)，所述杆头(9)的底端呈尖头状。

4.根据权利要求1所述的一种番茄种植支架，其特征在于，所述攀爬杆(4)的高度为1.5-2米。

5.根据权利要求1所述的一种番茄种植支架，其特征在于，所述固定机构包括对称设置在攀爬杆(4)两侧的固定片(10)，每个所述固定片(10)上开设有圆孔(11)。

6.根据权利要求5所述的一种番茄种植支架，其特征在于，两个所述圆孔(11)内设有能活动插接在所述圆孔(11)内的u型卡件(12)，所述u型卡件(12)与攀爬杆(4)之间形成环形槽(13)，所述u型卡件(12)的两个水平端开设有插孔(14)，所述插孔(14)内活动能活动插接相配合使用的插销(15)。

7.根据权利要求1所述的一种番茄种植支架，其特征在于，每个所述t型管接头(7)的两端连接有水管(8)能够首尾相接形成多个番茄种植支架。

8.根据权利要求7所述的一种番茄种植支架，其特征在于，位于首端的所述t型管接头(7)一端连的水管(8)的入口设有用于供液的输送泵。

技术总结
本实用新型公开了一种番茄种植支架，包括安装支座、转动座、销轴、攀爬杆和喷液管；安装支座呈十字型结构，安装支座呈十字型的每个末端开设有凹槽，每个凹槽内安装有转动座，转动座通过销轴活动安装在凹槽内，每个转动座的下端连接有一个攀爬杆，每个攀爬杆上间隔设有若干用于固定番茄株苗的固定机构；安装支座中央开设有螺纹孔，螺纹孔内螺接有喷液管，喷液管的下端连通有压力喷头，喷液管的上端伸出螺纹孔且喷液管的上端螺接有T型管接头，T型管接头的的两端连接有水管。本实用新型支架稳固性好，可重复利用，易于后期的拆除，极大的降低了工人拆除蔬菜支架所需工时，同时还能实现对番茄植株进行浇水及喷药的目的。

技术研发人员：赵艳艳;汤青川;唐楠;谢得娟;魏国良
受保护的技术使用者：青海大学
技术研发日：2019.07.18
技术公布日：2020.05.08
