一种灭茬深松一体机的制作方法

本实用新型涉及农耕机械的结构设计和应用技术领域，具体是一种灭茬深松一体机。

背景技术：

随着农业农业耕作技术的进步，农业机械的高效、节能和环保也越来越被重视。

在一季作物收获之后，以往的耕作模式一般是先进行耕地，将茬翻入地下，再进行碎土和平整作业，至少要进行两道作业，并且在耕地作业中，一般是采用翻耕的方法，会将下部生土翻起，影响下期作物的生长，深松机械可以破坏坚硬的犁底层，加深耕作层，增加土壤的透气性和透水性，改善作物根系生长环境。进行深松时，由于只松土而不翻土，不仅使坚硬的犁底层得到了疏松，又使耕作层的肥力和水分得到了保持，因此，深松技术可以大幅增加作物的产量，尤其是深根系作物的产量，是一项重要的增产技术。因此，本领域技术人员提供了一种灭茬深松一体机。

技术实现要素：

本实用新型的目的在于提供一种灭茬深松一体机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种灭茬深松一体机，包括车体，所述车体的下侧设有前轮，前轮的内侧转动连接有连动杆一，连动杆一远离前轮的一端转动连接有转轴，转轴位于动轮上，转轴的外侧转动有连动杆二，连动杆二的杆身上设有活动槽，活动槽内转动连接有轴承一，轴承一转动连接有滑动块，滑动块的下侧前后两端均连接有电动伸缩杆一，滑动块的下侧固定连接有若干挖杆，通过前轮滚动，带动动轮转动，进而带动刀头一做来回的运动，挖杆在电动伸缩杆一带动下调整开挖的深度；

所述动轮的内侧转动连接有动杆，动杆的左端卡接有刀头二，动杆的腰部滑动连接有转盘，所述刀头二通过螺栓固定在动杆的端部，方便拆卸，所述转轴的下方左右两侧设有电动伸缩杆二，电动伸缩杆二的机座固定在车体上，电动伸缩杆二的上端连接有弹簧，弹簧的上端连接有压板，通过转轴转动，带动动杆运动，进而通过刀头二对泥土进行破碎。

作为本实用新型进一步的方案，所述挖杆为弧状，挖杆的水平截面为三角锥型，方便对泥土进行破碎。

作为本实用新型再进一步的方案，所述连动杆二的左端卡接有刀头一，刀头一的上端通过螺栓固定，刀头一的右侧为弧形的倒钩状。

作为本实用新型再进一步的方案，所述转盘转动连接在车体上，转盘的内部转动连接有若干滚柱，减少摩擦损耗。

作为本实用新型再进一步的方案，所述压板的上下两侧均设有弧形的钢板，钢板之间填充有弹性材料，转轴的外端转动连接有轴承，轴承与钢板匹配连接。

作为本实用新型再进一步的方案，所述钢板的下侧固定有若干竖杆，竖杆的下端转动连接有破碎轮，转轴转动时，带动钢板做上下运动，通过电动伸缩杆二调整破碎轮的高度。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型不采用动力轴传动，直接利用前轮的转动，带动整个深松过程，并且可通过电动伸缩杆一和电动伸缩杆二调整深度。

2、通过刀头一、挖杆和刀头二的综合作用下，对泥土进行翻滚和抬升，最后通过破碎轮进行破碎。

附图说明

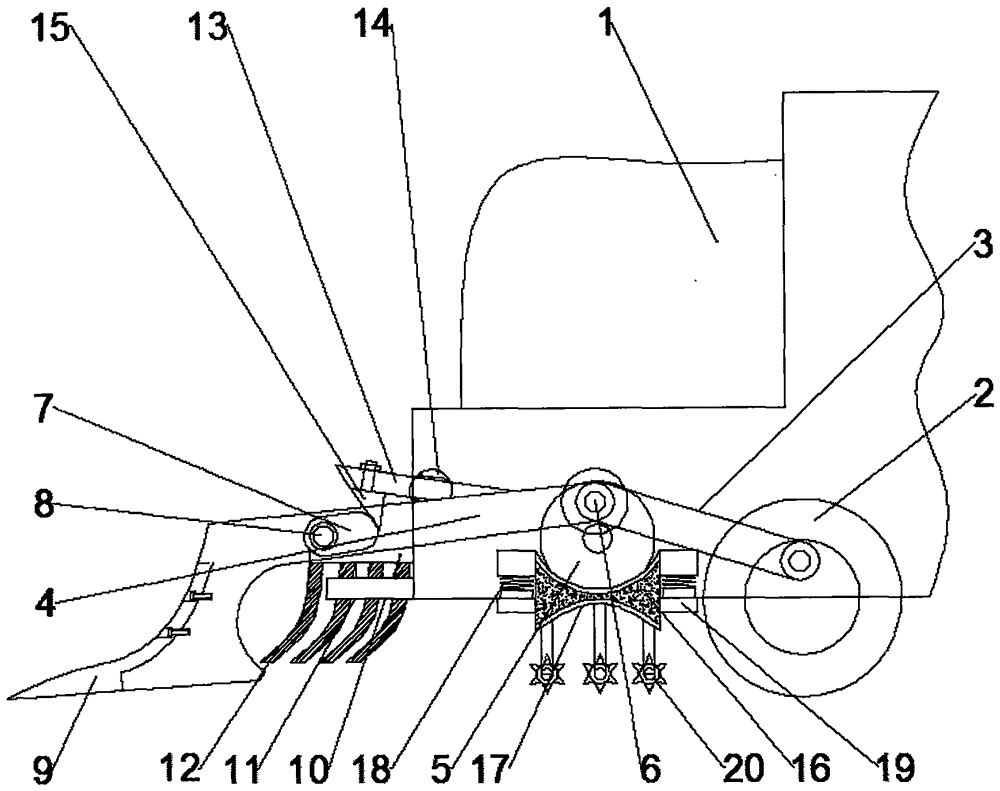

图1为一种灭茬深松一体机的结构示意图。

图2为一种灭茬深松一体机的俯视结构示意图。

图3为一种灭茬深松一体机中压板的立体结构示意图。

图中：1、车体；2、前轮；3、连动杆一；4、连动杆二；5、动轮；6、转轴；7、活动槽；8、轴承一；9、刀头一；10、滑动块；11、电动伸缩杆一；12、挖杆；13、动杆；14、转盘；15、刀头二；16、压板；17、钢板；18、弹簧；19、电动伸缩杆二；20、破碎轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种灭茬深松一体机，包括车体1，所述车体1的下侧设有前轮2，前轮2的内侧转动连接有连动杆一3，连动杆一3远离前轮2的一端转动连接有转轴6，转轴6位于动轮5上，转轴6的外侧转动有连动杆二4，连动杆二4的杆身上设有活动槽7，活动槽7内转动连接有轴承一8，轴承一8转动连接有滑动块10，滑动块10的下侧前后两端均连接有电动伸缩杆一11，滑动块10的下侧固定连接有若干挖杆12，所述挖杆12为弧状，挖杆12的水平截面为三角锥型，方便对泥土进行破碎，所述连动杆二4的左端卡接有刀头一9，刀头一9的上端通过螺栓固定，刀头一9的右侧为弧形的倒钩状，通过前轮2滚动，带动动轮5转动，进而带动刀头一9做来回的运动，挖杆12在电动伸缩杆一11带动下调整开挖的深度；

所述动轮5的内侧转动连接有动杆13，动杆13的左端卡接有刀头二15，动杆13的腰部滑动连接有转盘14，所述刀头二15通过螺栓固定在动杆13的端部，方便拆卸，所述转盘14转动连接在车体1上，转盘14的内部转动连接有若干滚柱，减少摩擦损耗，所述转轴6的下方左右两侧设有电动伸缩杆二19，电动伸缩杆二19的机座固定在车体1上，电动伸缩杆二19的上端连接有弹簧18，弹簧18的上端连接有压板16，所述压板16的上下两侧均设有弧形的钢板17，钢板17之间填充有弹性材料，转轴6的外端转动连接有轴承，轴承与钢板17匹配连接，钢板17的下侧固定有若干竖杆，竖杆的下端转动连接有破碎轮20，通过转轴6转动，带动动杆13运动，进而通过刀头二15对泥土进行破碎，转轴6转动时，带动钢板17做上下运动，通过电动伸缩杆二19调整破碎轮20的高度。

本实用新型的工作原理是：使用时，车体1通过前轮2前进，前轮2转动带动动轮5转动，从而带动转轴6转动，通过前轮2滚动，带动动轮5转动，进而带动刀头一9做来回的运动，挖杆12在电动伸缩杆一11带动下调整开挖的深度，通过转轴6转动，带动动杆13运动，进而通过刀头二15对泥土进行破碎，转轴6转动时，带动钢板17做上下运动，通过电动伸缩杆二19调整破碎轮20的高度。

本实用新型不采用动力轴传动，直接利用前轮2的转动，带动整个深松过程，并且可通过电动伸缩杆一11和电动伸缩杆二19调整深度，同时，通过刀头一9、挖杆12和刀头二15的综合作用下，对泥土进行翻滚和抬升，最后通过破碎轮20进行破碎。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种灭茬深松一体机，包括车体(1)，其特征在于，所述车体(1)的下侧设有前轮(2)，前轮(2)的内侧转动连接有连动杆一(3)，连动杆一(3)远离前轮(2)的一端转动连接有转轴(6)，转轴(6)位于动轮(5)上，转轴(6)的外侧转动有连动杆二(4)，连动杆二(4)的杆身上设有活动槽(7)，活动槽(7)内转动连接有轴承一(8)，轴承一(8)转动连接有滑动块(10)，滑动块(10)的下侧前后两端均连接有电动伸缩杆一(11)，滑动块(10)的下侧固定连接有若干挖杆(12)；

所述动轮(5)的内侧转动连接有动杆(13)，动杆(13)的左端卡接有刀头二(15)，动杆(13)的腰部滑动连接有转盘(14)，所述刀头二(15)通过螺栓固定在动杆(13)的端部，方便拆卸，所述转轴(6)的下方左右两侧设有电动伸缩杆二(19)，电动伸缩杆二(19)的机座固定在车体(1)上，电动伸缩杆二(19)的上端连接有弹簧(18)，弹簧(18)的上端连接有压板(16)。

2.根据权利要求1所述的一种灭茬深松一体机，其特征在于，所述挖杆(12)为弧状，挖杆(12)的水平截面为三角锥型。

3.根据权利要求1所述的一种灭茬深松一体机，其特征在于，所述连动杆二(4)的左端卡接有刀头一(9)，刀头一(9)的上端通过螺栓固定，刀头一(9)的右侧为弧形的倒钩状。

4.根据权利要求1所述的一种灭茬深松一体机，其特征在于，所述转盘(14)转动连接在车体(1)上，转盘(14)的内部转动连接有若干滚柱。

5.根据权利要求1所述的一种灭茬深松一体机，其特征在于，所述压板(16)的上下两侧均设有弧形的钢板(17)，钢板(17)之间填充有弹性材料，转轴(6)的外端转动连接有轴承，轴承与钢板(17)匹配连接。

6.根据权利要求5所述的一种灭茬深松一体机，其特征在于，所述钢板(17)的下侧固定有若干竖杆，竖杆的下端转动连接有破碎轮(20)。

技术总结
本实用新型公开了一种灭茬深松一体机，包括车体，所述车体的下侧设有前轮，前轮的内侧转动连接有连动杆一，连动杆一远离前轮的一端转动连接有转轴，转轴的外侧转动有连动杆二，连动杆二的杆身上设有活动槽，活动槽内转动连接有轴承一，轴承一转动连接有滑动块，滑动块的下侧前后两端均连接有电动伸缩杆一，滑动块的下侧固定连接有若干挖杆，本实用新型不采用动力轴传动，直接利用前轮的转动，带动整个深松过程，并且可通过电动伸缩杆一和电动伸缩杆二调整深度，同时，通过刀头一、挖杆和刀头二的综合作用下，对泥土进行翻滚和抬升，最后通过破碎轮进行破碎。

技术研发人员：刘振昌
受保护的技术使用者：刘振昌
技术研发日：2020.01.06
技术公布日：2020.11.27
