拼装式龟盆的制作方法

本实用新型涉及一种爬行类养殖装置，尤其涉及一种拼装式龟盆。

背景技术：

乌龟作为宠物及观赏用养殖为人们广泛喜爱，观赏类乌龟多为淡水龟，一般生活在溪，河，湖，沼泽，水库和山涧中，有时也上岸活动。在自然环境中，以蠕虫、螺类、虾及小鱼等为食，也吃植物的茎叶。乌龟是一种变温动物，到了冬天，或者是当气温长期处在一个较低情况下，就会进入冬眠。因生活习性、食物种类等特点，养殖时须模拟水陆两便的生活环境，满足观赏需求的同时能防止乌龟攀爬逃脱。因潮湿封闭的环境容易滋生病菌，还须方便清洁。

技术实现要素：

本实用新型所要解决的技术问题是提供一种提供乌龟观赏养殖，使用清洁方便的拼装式龟盆。

为解决上述技术问题，本实用新型的技术方案是：拼装式龟盆，包括上下叠放的上槽体和下槽体，所述上槽体底部伸入所述下槽体内，所述上槽体顶端向外横向延伸出边沿，所述下槽体周侧内壁设置有定位座，所述上槽体边沿下表面四角分别设置有定位卡；所述上槽体内底部设置有透水区，所述透水区底部贯穿设置有透水孔隙，所述上槽体内高出透水区设置有无水区；所述上槽体顶端周侧可拆卸安装有挡板。

作为优选的技术方案，所述定位座上设置有自上而下向内倾斜的定位斜面，所述定位卡分别抵靠所述下槽体四角。

作为优选的技术方案，所述挡板为四片相互独立的玻璃板，所述边沿上相应设置有围成矩形的四条安装槽，所述玻璃板插接在所述安装槽内。

作为优选的技术方案，所述边沿相对的两侧向外延伸设置有边条，所述下槽体侧壁上部对应位置设置有开口。

作为优选的技术方案，所述无水区包括所述上槽体中部向上凸出设置的爬台，所述爬台一侧设置有连接所述透水区的爬坡，所述爬台上设置有投食槽。

作为优选的技术方案，所述透水区包括分别设置于所述爬台两侧的绿植养殖区和乌龟活动区。

由于采用了上述技术方案，使用者可以根据需要方便的将龟盆的挡板、上槽体、下槽体分离，同时将龟、水分离，方便使用者清洁；拆分后的龟盆空间占用小，方便包装运输，再次使用时无须工具就能快速安装。

附图说明

以下附图仅旨在于对本实用新型做示意性说明和解释，并不限定本实用新型的范围。其中：

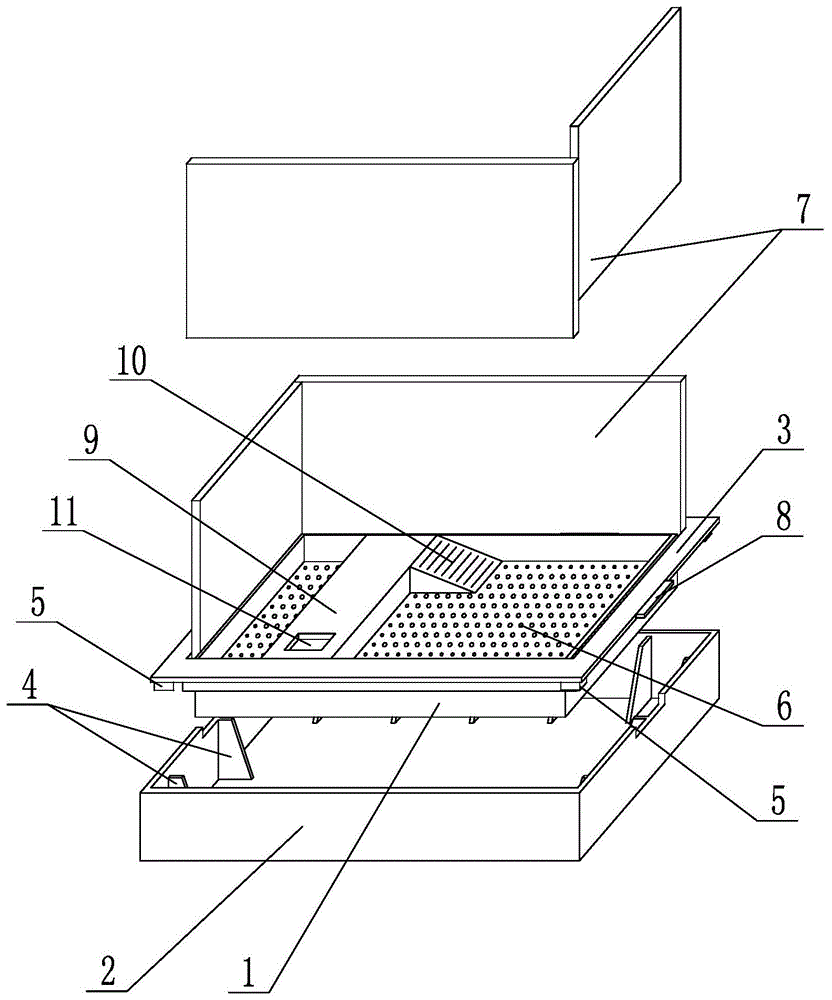

图1是本实用新型实施例的结构示意图。

图中：1-上槽体；2-下槽体；3-边沿；4-定位座；5-定位卡；6-透水孔隙；7-挡板；8-边条；9-爬台；10-爬坡；11-投食槽。

具体实施方式

下面结合附图和实施例，进一步阐述本实用新型。在下面的详细描述中，只通过说明的方式描述了本实用新型的某些示范性实施例。毋庸置疑，本领域的普通技术人员可以认识到，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，附图和描述在本质上是说明性的，而不是用于限制权利要求的保护范围。

如图1所示，拼装式龟盆，包括上下叠放的上槽体1和下槽体2，所述上槽体1底部伸入所述下槽体2内，所述上槽体1顶端向外横向延伸出边沿3，所述下槽体2周侧内壁设置有定位座4，所述上槽体1边沿3下表面四角分别设置有定位卡5；所述上槽体1内底部设置有透水区，所述透水区底部贯穿设置有透水孔隙6，所述上槽体1内高出透水区设置有无水区；所述上槽体1顶端周侧可拆卸安装有挡板7。

所述定位座4上设置有自上而下向内倾斜的定位斜面，所述定位卡5分别抵靠所述下槽体2四角。

所述挡板7为四片相互独立的玻璃板，所述边沿3上相应设置有围成矩形的四条安装槽，所述玻璃板插接在所述安装槽内。

所述边沿3相对的两侧向外延伸设置有边条8，所述下槽体2侧壁上部对应位置设置有开口。

所述无水区包括所述上槽体1中部向上凸出设置的爬台9，所述爬台9一侧设置有连接所述透水区的爬坡10，所述爬台9上设置有投食槽11。

所述透水区包括分别设置于所述爬台9两侧的绿植养殖区和乌龟活动区。

可以根据需要方便的将龟盆的挡板7、上槽体1、下槽体2分离，养龟时上槽体1下槽体2分离即同时将龟、水分离，方便使用者分别清洁；拆分后的龟盆空间占用小，方便包装运输，再次使用时无须工具就能快速安装。

安装时上槽体1下槽体2重叠放置，上槽体1的边沿3搭接在下槽体2槽壁顶端，上槽体1的底部伸入所述下槽体2内，下槽体2周侧的定位座4的定位斜面自上而下向内聚拢，在上槽体1下端进入下槽体2时导入正确位置，辅助上槽体1和下槽体2安装时准确对接，组合后上槽体1边沿3下方的定位卡5抵靠住下槽体2内四角，上槽体1封盖住下槽体2。

上槽体1通过底部透水孔隙6与下槽体2连通，水可以浸没上槽体1底部形成透水区，为乌龟和绿植生活提供水分，模拟龟类水生环境，而水中沉淀的杂质污物会漏入下槽体2底部，不影响龟类，方便清洁。高出水面的无水区营造的干燥环境可以模拟龟类生活的陆地环境。乌龟通过爬坡10上下爬台9，在爬台9进行晒背、进食等活动，在投食槽11喂食减少了食物残渣对水质的影响。

挡板7可以防止乌龟攀爬逃跑，为方便观察使用透明材质。挡板7与安装槽形状随龟盆而定，若龟盆为椭圆或其他形状，挡板7与安装槽即为相应的形状。挡板7受力较轻，与安装槽可采用插接方式连接，方便拆装。实施例中龟盆为矩形，挡板7采用四片矩形玻璃板，安装槽为四条拼合成矩形的条框，玻璃板中的两片与相对的两条安装槽长度相同，另两片玻璃板长度等于另外两条安装槽长度减去两倍玻璃板厚度，如此安装时两片玻璃板中间夹持另两片玻璃板，拼成闭合矩形。

上槽体1叠放在下槽体2上时，边沿3厚度较窄，又与下槽体2顶端边缘贴合，拆分时难以着手。为方便开合，在边沿3两侧设有略凸出的边条8，在下槽体2侧壁顶端边条8位置留出方便手伸入的边条8开口，边条8开口与定位座4顶端平齐。

以上显示和描述了本实用新型的基本原理、主要特征及本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

1.拼装式龟盆，其特征在于：包括上下叠放的上槽体和下槽体，所述上槽体底部伸入所述下槽体内，所述上槽体顶端向外横向延伸出边沿，所述下槽体周侧内壁设置有定位座，所述上槽体边沿下表面四角分别设置有定位卡；所述上槽体内底部设置有透水区，所述透水区底部贯穿设置有透水孔隙，所述上槽体内高出透水区设置有无水区；所述上槽体顶端周侧可拆卸安装有挡板。

2.如权利要求1所述的拼装式龟盆，其特征在于：所述定位座上设置有自上而下向内倾斜的定位斜面，所述定位卡分别抵靠所述下槽体四角。

3.如权利要求1所述的拼装式龟盆，其特征在于：所述挡板为四片相互独立的玻璃板，所述边沿上相应设置有围成矩形的四条安装槽，所述玻璃板插接在所述安装槽内。

4.如权利要求1所述的拼装式龟盆，其特征在于：所述边沿相对的两侧向外延伸设置有边条，所述下槽体侧壁上部对应位置设置有开口。

5.如权利要求1所述的拼装式龟盆，其特征在于：所述无水区包括所述上槽体中部向上凸出设置的爬台，所述爬台一侧设置有连接所述透水区的爬坡，所述爬台上设置有投食槽。

6.如权利要求5所述的拼装式龟盆，其特征在于：所述透水区包括分别设置于所述爬台两侧的绿植养殖区和乌龟活动区。

技术总结
本实用新型公开了一种拼装式龟盆，拼装式龟盆，包括上下叠放的上槽体和下槽体，所述上槽体底部伸入所述下槽体内，所述上槽体顶端向外横向延伸出边沿，所述下槽体周侧内壁设置有定位座，所述上槽体边沿下表面四角分别设置有定位卡；所述上槽体内底部设置有透水区，所述透水区底部贯穿设置有透水孔隙，所述上槽体内高出透水区设置有无水区；所述上槽体顶端周侧可拆卸安装有挡板。使用者可以根据需要方便的将龟盆的挡板、上槽体、下槽体分离，同时将龟、水分离，方便使用者清洁；拆分后的龟盆空间占用小，方便包装运输，再次使用时无须工具就能快速安装。

技术研发人员：马传辉
受保护的技术使用者：潍坊意品宠物用品有限公司
技术研发日：2020.05.08
技术公布日：2020.12.22
