东非狼尾草种子脱粒用防尘送料装置的制作方法

1.本实用新型涉及种子脱粒器械技术领域，特别涉及东非狼尾草种子脱粒用防尘送料装置。


背景技术：

2.东非狼尾草是20世纪80年代从澳大利亚引进的优良牧草，2002 年12月经全国牧草品种审定委员会审定登记为中国牧草品种。东非狼尾草种子较小，由于种子饱满程度不同，千粒重为种子形状为长椭圆形,长约2.5mm,宽约i.5mm。由于种子成熟后被包于叶鞘内，收种脱粒极为不易。现在东非狼尾草种子的脱粒方式主要采用将现有的普通脱粒机改装后进行脱粒，但是东非狼尾草种子用脱粒机脱粒时会产生大量的粉尘，粉尘会从送料口直接扑向工作人员，粉尘对人体危害较大，但是现有技术中又难以避免粉尘从送料口扑出。


技术实现要素：

3.本实用新型的目的是提供一种东非狼尾草种子脱粒用防尘送料装置，可有效防止脱粒时粉尘从送料口扑出，避免粉尘扑出对人体造成危害。
4.本实用新型的上述技术目的是通过以下技术方案得以实现的：
5.一种东非狼尾草种子脱粒用防尘送料装置，包括前后两端开口的送料斗，所述送料斗内的后段转动连接有均与其开口平行的第一送料辊轴及第二送料辊轴，所述第一送料辊轴的下端与所述送料斗下端的内壁相接触，所述第二送料辊轴的上端于所述送料斗上端的内壁相接触，所述第一送料辊轴的上端与所述第二送料辊轴的下端之间有间隙；所述第一送料辊轴的两端均设置有第一转轴，所述送料斗的左右两端均开设有与所述第一转轴转动连接的第一转孔，其中一根第一转轴穿出所述送料斗的侧壁连接有减速驱动轮，所述第二送料辊轴的两端均设置有第二转轴，所述送料斗的左右两端均开设有与所述第二转轴转动连接的第二转孔，每一第二穿孔均呈竖条状，每一第二转轴均可在对应第二转孔内上下滑动，所述送料斗下端的内壁于所述第一送料辊轴的两边均设置有滑板，每一滑板均从下倾斜向上延伸至靠近所述第一送料辊轴的顶端。
6.通过采用上述技术方案，安装时，将送料斗的后端与改装好的脱粒机的送料口连接，用皮带将减速驱动轮与脱粒机的电机连接；脱粒时，电机带动第一送料辊轴低速转动，将东非狼尾草直直送入到送料斗内，顺着滑板接触到第一送料辊轴后，顺着第一送料辊轴与第二送料辊轴之间的间隙被带入到脱粒机脱粒，送入的料较多时，经过间隙后将第二送料辊轴向上抬起一点，让更多的东非狼尾草进入脱粒机，脱粒机内产生的粉尘向后被第一送料辊轴与第二送料辊轴挡住，并且它们之间的间隙被进去的东非狼尾草挡住，不会从送料斗扑向工作人员，避免粉尘扑出对人体造成危害。
7.本实用新型的进一步设置为：所述第一送料辊轴的直径小于所述第二送料辊轴的直径。
8.通过采用上述技术方案，可有效降低第一送料辊轴输送东非狼尾草的速度，并且能够降低滑板的高度，便于送料。
9.本实用新型的进一步设置为：所述减速驱动轮的外周向内设置有皮带安装槽。
10.本实用新型的进一步设置为：所述送料斗前端大后端小。
11.本实用新型的进一步设置为：所述送料斗后端的侧壁开设有多个安装孔。
12.与现有技术相比，本实用新型具有以下有益效果：
13.其一、本实用新型通过第一送料辊轴与第二送料辊轴将东非狼尾草送入脱粒机脱粒，脱粒机内产生的粉尘向后被第一送料辊轴与第二送料辊轴挡住，不会从送料斗扑向工作人员，避免粉尘扑出对人体造成危害；
14.其二、转动的第一送料辊轴会将东非狼尾草自动送入到脱粒机脱粒，只需将东非狼尾草送入到第一送料辊轴与第二送料辊轴之间的间隙即可，不需要用力将其送入到脱粒机中。
附图说明

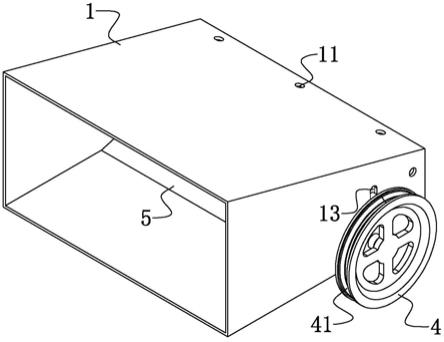

15.图1是本实用新型的整体结构示意图；
16.图2是本实用新型的剖视图；
17.图3主要用于展示送料斗上的第一转孔及第二转孔。
18.图中：1、送料斗；11、安装孔；12、第一转孔；13、第二转孔； 2、第一送料辊轴；21、第一转轴；3、第二送料辊轴；31、第二转轴； 4、减速驱动轮；41、皮带安装槽；5、滑板。
具体实施方式
19.以下结合附图对本实用新型作进一步详细说明。
20.实施例，参照图1
‑
3，东非狼尾草种子脱粒用防尘送料装置，包括前后两端开口的送料斗1，送料斗1前端大后端小，送料斗1后端的侧壁开设有多个安装孔11，送料斗1内的后段转动连接有均与其开口平行的一根第一送料辊轴2及一根第二送料辊轴3，第一送料辊轴2的直径小于第二送料辊轴3的直径，第一送料辊轴2的下端与送料斗1下端的内壁相接触，第二送料辊轴3的上端于送料斗1上端的内壁相接触，第一送料辊轴2的上端与第二送料辊轴3的下端之间有间隙。
21.第一送料辊轴2的两端均设置有一根第一转轴21，送料斗1的左右两端均开设有一个与第一转轴21转动连接的第一转孔12，其中一根第一转轴21穿出送料斗1的侧壁连接有一个减速驱动轮4，减速驱动轮4的外周向内设置有一圈皮带安装槽41，第二送料辊轴3 的两端均设置有一根第二转轴31，送料斗1的左右两端均开设有一个与第二转轴31转动连接的第二转孔13，每一第二穿孔均呈竖条状，每一第二转轴31均可在对应第二转孔13内上下滑动，使送料过多时，第二送料辊轴3能够向上抬起一点。送料斗1下端的内壁于第一送料辊轴的两边均设置有一块滑板5，每一滑板5均从下倾斜向上延伸至靠近第一送料辊轴2的顶端，让东非狼尾草进入送料斗1后能够通过滑板 5很平滑的进入到第一送料辊轴2与第二送料辊轴3之间的间隙，通过后又能通过滑板5快速进入到脱粒机。
22.使用方式：安装时，将送料斗1的后端通过安装孔11与改装好的脱粒机的送料口连接，用皮带将减速驱动轮4与脱粒机的电机连接；脱粒时，电机带动第一送料辊轴2低速转
动，将东非狼尾草种茎直接送入到送料斗1内，顺着滑板5接触到第一送料辊轴2后，顺着第一送料辊轴2与第二送料辊轴3之间的间隙被带入到脱粒机脱粒，送入的料较多时，经过间隙后将第二送料辊轴3向上抬起一点，让更多的东非狼尾草进入脱粒机，脱粒机内产生的粉尘向后被第一送料辊轴2与第二送料辊轴3挡住，并且它们之间的间隙被进去的东非狼尾草挡住，不会从送料斗1扑向工作人员，避免粉尘扑出对人体造成危害。
23.本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。


技术特征：
1.一种东非狼尾草种子脱粒用防尘送料装置，包括前后两端开口的送料斗(1)，其特征在于：所述送料斗(1)内的后段转动连接有均与其开口平行的第一送料辊轴(2)及第二送料辊轴(3)，所述第一送料辊轴(2)的下端与所述送料斗(1)下端的内壁相接触，所述第二送料辊轴(3)的上端于所述送料斗(1)上端的内壁相接触，所述第一送料辊轴(2)的上端与所述第二送料辊轴(3)的下端之间有间隙；所述第一送料辊轴(2)的两端均设置有第一转轴(21)，所述送料斗(1)的左右两端均开设有与所述第一转轴(21)转动连接的第一转孔(12)，其中一根第一转轴(21)穿出所述送料斗(1)的侧壁连接有减速驱动轮(4)，所述第二送料辊轴(3)的两端均设置有第二转轴(31)，所述送料斗(1)的左右两端均开设有与所述第二转轴(31)转动连接的第二转孔(13)，每一第二穿孔均呈竖条状，每一第二转轴(31)均可在对应第二转孔(13)内上下滑动，所述送料斗(1)下端的内壁于所述第一送料辊轴的两边均设置有滑板(5)，每一滑板(5)均从下倾斜向上延伸至靠近所述第一送料辊轴(2)的顶端。2.根据权利要求1所述的一种东非狼尾草种子脱粒用防尘送料装置，其特征在于：所述第一送料辊轴(2)的直径小于所述第二送料辊轴(3)的直径。3.根据权利要求1所述的一种东非狼尾草种子脱粒用防尘送料装置，其特征在于：所述减速驱动轮(4)的外周向内设置有皮带安装槽(41)。4.根据权利要求1所述的一种东非狼尾草种子脱粒用防尘送料装置，其特征在于：所述送料斗(1)前端大后端小。5.根据权利要求1所述的一种东非狼尾草种子脱粒用防尘送料装置，其特征在于：所述送料斗(1)后端的侧壁开设有多个安装孔(11)。

技术总结
本实用新型公开了一种东非狼尾草种子脱粒用防尘送料装置，包括前后两端开口的送料斗，送料斗内的后段转动连接有均与其开口平行的第一送料辊轴及第二送料辊轴，第一送料辊轴的上端与第二送料辊轴的下端之间有间隙；第一送料辊轴的两端均设置有第一转轴，送料斗的左右两端均开设有第一转孔，其中一根第一转轴穿出送料斗的侧壁连接有减速驱动轮，第二送料辊轴的两端均设置有第二转轴，送料斗的左右两端均开设有第二转孔，每一第二穿孔均呈竖条状，送料斗下端的内壁于第一送料辊轴的两边均设置有滑板，每一滑板均从下倾斜向上延伸至靠近第一送料辊轴的顶端。本实用新型可有效防止脱粒时粉尘从送料口扑出，避免粉尘扑出对人体造成危害。成危害。成危害。


技术研发人员：张美艳 匡崇义 薛世明 黄琦 刘琼波 李世平
受保护的技术使用者：云南省草地动物科学研究院
技术研发日：2021.01.28
技术公布日：2021/10/8
