一种用于农业种植的育苗装置的制作方法

1.本发明涉及农业种植技术领域，特别是涉及一种用于农业种植的育苗装置。


背景技术：

2.现有技术中，对于根系水培的植物的育苗，需要不断对育苗槽的中培养液进行添加，且水量与根系的接触不好控制，所以我们提出了一种用于农业种植的育苗装置。


技术实现要素：

3.为了解决对于根系水培的植物的育苗，需要不断对育苗槽的中培养液进行添加，且水量与根系的接触不好控制的问题，本发明的目的是提供一种用于农业种植的育苗装置。
4.为了实现上述目的，本发明采用如下技术方案：一种用于农业种植的育苗装置，包括有矩形槽，所述矩形槽的侧壁固定连接有l型板，以及内壁固定连接有对称设置的四个导轨，以及内部的底部竖直转动连接有螺纹杆，所述l型板的基面竖直转动穿接有转动杆，所述转动杆的外壁固定套接有驱动链轮，以及顶部固定连接有转盘，所述螺纹杆的外壁螺纹套接有套筒，以及靠近顶部的外壁固定套接有从动链轮，所述套筒上安装有升降组件，所述升降组件上安装有若干个育苗槽。
5.优选的，所述升降组件包括有矩形框，所述矩形框的侧部固定连接有若干个u型框，以及靠近底部的内壁固定连接有矩形板，所述u型框的内壁通过销轴转动连接有槽轮。
6.优选的，所述槽轮的内壁与导轨的外壁为滚动连接。
7.优选的，所述套筒的外壁固定穿过矩形板的基面。
8.优选的，所述育苗槽的底部设置有格栅，以及基面固定连接有对称设置的两个把手。
9.优选的，所述育苗槽的侧壁开设有台阶槽，且台阶槽的内壁挂接于矩形槽的端口处。
10.优选的，所述从动链轮和驱动链轮上啮合有用于传动的链条。
11.与现有技术相比，本发明实现的有益效果：育苗槽中用于育苗；转动转盘，通过驱动链轮、链条驱动从动链轮转动，则使得螺纹杆在套筒中转动，套筒可以实现升降，槽轮在导轨上滚动，起到导向的作用，套筒带动升降组件升降，可以调节育苗槽中底部植物根系与矩形槽中培养液之间的距离，可以控制根系与培养液接触量；手握把手，可以提起育苗槽，便于对育苗槽的移动。
附图说明
12.以下结合附图和具体实施方式来进一步详细说明本发明：

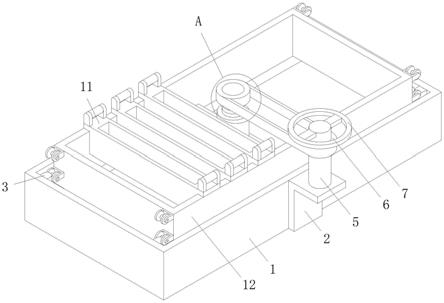

13.图1为本发明的整体的结构示意图；
14.图2为本发明的a部分的结构示意图；
15.图3为本发明的升降组件的结构示意图；
16.图4为本发明的育苗槽的结构示意图。
17.图中：1-矩形槽、2-l型板、3-导轨、4-螺纹杆、5-转动杆、6-驱动链轮、7-转盘、8-套筒、9-从动链轮、10-升降组件、11-育苗槽、12-矩形框、13-u型框、14-矩形板、15-槽轮、16-格栅、17-把手、18-链条。
具体实施方式
18.以下由特定的具体实施例说明本发明的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本发明的其他优点及功效。
19.请参阅图1至图4。须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本发明可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本发明所能产生的功效及所能达成的目的下，均应仍落在本发明所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本发明可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本发明可实施的范畴。
20.本发明提供一种技术方案：一种用于农业种植的育苗装置，包括有矩形槽1，所述矩形槽1的侧壁固定连接有l型板2，以及内壁固定连接有对称设置的四个导轨3，以及内部的底部竖直转动连接有螺纹杆4，所述l型板2的基面竖直转动穿接有转动杆5，所述转动杆5的外壁固定套接有驱动链轮6，以及顶部固定连接有转盘7，所述螺纹杆4的外壁螺纹套接有套筒8，以及靠近顶部的外壁固定套接有从动链轮9，所述套筒8上安装有升降组件10，所述升降组件10上安装有若干个育苗槽11。
21.所述升降组件10包括有矩形框12，所述矩形框12的侧部固定连接有若干个u型框13，以及靠近底部的内壁固定连接有矩形板14，所述u型框13的内壁通过销轴转动连接有槽轮15。
22.所述槽轮15的内壁与导轨3的外壁为滚动连接。
23.所述套筒8的外壁固定穿过矩形板14的基面。
24.所述育苗槽11的底部设置有格栅16，以及基面固定连接有对称设置的两个把手17。
25.所述育苗槽11的侧壁开设有台阶槽，且台阶槽的内壁挂接于矩形槽1的端口处。
26.所述从动链轮9和驱动链轮6上啮合有用于传动的链条18。
27.使用时，育苗槽11中用于育苗；转动转盘7，通过驱动链轮6、链条18驱动从动链轮9转动，则使得螺纹杆4在套筒8中转动，套筒8可以实现升降，槽轮15在导轨3上滚动，起到导向的作用，套筒8带动升降组件10升降，可以调节育苗槽11中底部植物根系与矩形槽1中培养液之间的距离，可以控制根系与培养液接触量；手握把手17，可以提起育苗槽11，便于对育苗槽11的移动。
28.上述实施例仅例示性说明本发明的原理及其功效，而非用于限制本发明。任何熟悉此技术的人士皆可在不违背本发明的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本发明所揭示的精神与技术思想下所完
成的一切等效修饰或改变，仍应由本发明的权利要求所涵盖。


技术特征：
1.一种用于农业种植的育苗装置，包括有矩形槽(1)，其特征在于：所述矩形槽(1)的侧壁固定连接有l型板(2)，以及内壁固定连接有对称设置的四个导轨(3)，以及内部的底部竖直转动连接有螺纹杆(4)，所述l型板(2)的基面竖直转动穿接有转动杆(5)，所述转动杆(5)的外壁固定套接有驱动链轮(6)，以及顶部固定连接有转盘(7)，所述螺纹杆(4)的外壁螺纹套接有套筒(8)，以及靠近顶部的外壁固定套接有从动链轮(9)，所述套筒(8)上安装有升降组件(10)，所述升降组件(10)上安装有若干个育苗槽(11)。2.根据权利要求1所述的一种用于农业种植的育苗装置，其特征在于：所述升降组件(10)包括有矩形框(12)，所述矩形框(12)的侧部固定连接有若干个u型框(13)，以及靠近底部的内壁固定连接有矩形板(14)，所述u型框(13)的内壁通过销轴转动连接有槽轮(15)。3.根据权利要求2所述的一种用于农业种植的育苗装置，其特征在于：所述槽轮(15)的内壁与导轨(3)的外壁为滚动连接。4.根据权利要求2所述的一种用于农业种植的育苗装置，其特征在于：所述套筒(8)的外壁固定穿过矩形板(14)的基面。5.根据权利要求1所述的一种用于农业种植的育苗装置，其特征在于：所述育苗槽(11)的底部设置有格栅(16)，以及基面固定连接有对称设置的两个把手(17)。6.根据权利要求5所述的一种用于农业种植的育苗装置，其特征在于：所述育苗槽(11)的侧壁开设有台阶槽，且台阶槽的内壁挂接于矩形槽(1)的端口处。7.根据权利要求5所述的一种用于农业种植的育苗装置，其特征在于：所述从动链轮(9)和驱动链轮(6)上啮合有用于传动的链条(18)。

技术总结
本发明公开了一种用于农业种植的育苗装置，包括有矩形槽，所述矩形槽的侧壁固定连接有L型板，以及内壁固定连接有对称设置的四个导轨，以及内部的底部竖直转动连接有螺纹杆，所述L型板的基面竖直转动穿接有转动杆，所述转动杆的外壁固定套接有驱动链轮，以及顶部固定连接有转盘，所述螺纹杆的外壁螺纹套接有套筒，以及靠近顶部的外壁固定套接有从动链轮，所述套筒上安装有升降组件，所述升降组件上安装有若干个育苗槽，本发明涉及农业种植技术领域。本发明，解决对于根系水培的植物的育苗，需要不断对育苗槽的中培养液进行添加，且水量与根系的接触不好控制的问题。根系的接触不好控制的问题。根系的接触不好控制的问题。


技术研发人员：王伟红 陈玲玲
受保护的技术使用者：泉州市兆池科技有限公司
技术研发日：2022.02.23
技术公布日：2022/6/1
