一种风扇型西红柿人工授粉器具的制作方法

1.本实用新型属于农业园艺种植技术领域，涉及一种风扇型西红柿人工授粉器具。


背景技术：

2.设施内种植西红柿具有产量高、品质好的优点，但是与露地种植相比，缺少自然风、昆虫等自然授粉条件。当出现湿度大、气温低的环境条件时，雄蕊花粉很难落到雌蕊上，导致受精失败，使西红柿无法座果，对保证西红柿产量极为不利。提供一种便于操作的西红柿人工授粉器具，对于设施内西红柿生产具有重要意义。


技术实现要素：

3.为了解决上述西红柿授粉问题，本实用新型提供了一种风扇型西红柿人工授粉器具，该装置可以根据西红柿蔓的高低进行长短高低调节，操作简单，适用度高，可以大大提高西红柿座果率，帮助提高西红柿产量。
4.本实用新型解决其技术问题所采用的技术方案是：
5.一种风扇型西红柿人工授粉器具，包括：一个微型风扇、一个金属伸缩杆；所述微型风扇，是一个由动力马达和充电电池驱动的微型风扇，微型风扇背面有用于固定的孔洞结构；所述金属伸缩杆由多节中空的镀铬钢管叠套而成，顶端有用于固定的孔洞结构；所述微型风扇和金属伸缩杆通过各自的孔洞结构连接。
6.进一步地，所述一种风扇型西红柿人工授粉器具，微型风扇的动力马达功率为3-5瓦，风扇内置有充电电池，风扇表面由塑料件包裹，塑料件有个usb充电插口，用于给充电电池充电。
7.进一步地，所述一种风扇型西红柿人工授粉器具，微型风扇背面的孔洞结构是两个并排的有一个圆孔的耳状结构，圆孔可以插入螺栓，耳状结构可与金属伸缩杆顶端的孔洞结构进行套嵌。
8.进一步地，所述一种风扇型西红柿风扇型人工授粉器具，金属伸缩杆由多节中空的镀铬钢管叠套而成，可以收缩和伸长。
9.进一步地，所述一种风扇型西红柿人工授粉器具，金属伸缩杆是中空的，重量轻，其顶端的孔洞结构与微型风扇背面的孔洞结构套嵌后插入螺栓，可实现与微型风扇的牢固连接，并可以螺栓为轴调节微型风扇的角度。
10.进一步地，所述一种风扇型西红柿风扇型人工授粉器具，微型风扇电源开关电线从金属伸缩杆中空部分穿过，从顶端延伸至底端穿出，并连接金属伸缩杆底部的开关按钮。
11.进一步地，所述一种风扇型西红柿风扇型人工授粉器具，通过微型风扇制造的微风将雄蕊上的花粉吹落至雌蕊柱头，实现对西红柿花的授粉。
12.本实用新型的有益效果是：质量轻，便于携带与操作；金属伸缩杆可以调节长度，便于对不同高度的西红柿花进行授粉；微型风扇的角度可以进行灵活调整，便于精准操作。
附图说明
13.图1是本实用新型一种风扇型西红柿风扇型人工授粉器具的整体结构示意图。

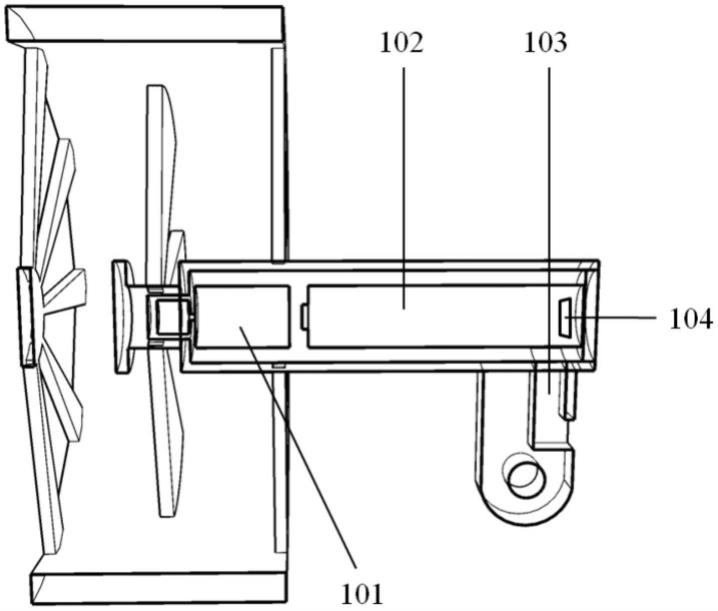

14.图2是本实用新型微型风扇的结构示意图。
15.图3是本实用新型金属伸缩杆的结构示意图。
具体实施方式
16.下面结合附图进一步说明本实用新型的具体实施方式：
17.如图1、图2和图3所示，一种风扇型西红柿人工授粉器具，包括：一个微型风扇1、一个金属伸缩杆2；所述微型风扇1，是一个由动力马达101和充电电池102驱动的微型风扇，微型风扇背面有用于固定的孔洞结构103；所述金属伸缩杆由多节中空的镀铬钢管201叠套而成，顶端有用于固定的孔洞结构202；所述微型风扇1和金属伸缩杆2通过各自的孔洞结构103和202连接。
18.金属伸缩杆2顶端的孔洞结构202，与微型风扇1背面的孔洞结构202套嵌后插入螺栓3，可实现金属伸缩杆2与微型风扇1的牢固连接，并可以螺栓3为轴调节微型风扇1的角度，微型风扇1电源开关电线203从金属伸缩杆2中空部分穿过，从顶端延伸至底端穿出，并连接金属伸缩杆2底部的开关按钮204。
19.在使用该风扇型西红柿人工授粉器具时，先观察西红柿花的高度和角度，并据此调节金属伸缩杆2的长度和微型风扇1的角度，然后按动开关按钮204，开启微型风扇1，并从侧面凑近西红柿花，通过微风将雄蕊上的花粉吹落至雌蕊柱头，实现对西红柿花的授粉。


技术特征：
1.一种风扇型西红柿人工授粉器具，包括：一个微型风扇、一个金属伸缩杆；其特征在于：所述微型风扇，是一个由动力马达和充电电池驱动的微型风扇，微型风扇背面有用于固定的孔洞结构；所述金属伸缩杆由多节中空的镀铬钢管叠套而成，顶端有用于固定的孔洞结构；所述微型风扇和金属伸缩杆通过各自的孔洞结构连接。2.根据权利要求1所述的一种风扇型西红柿人工授粉器具，其特征在于：所述微型风扇是一个带有充电电池和旋转电机的风扇，其功率在3-5瓦；微型风扇背面的孔洞结构是两个并排的有一个圆孔的耳状结构，圆孔可以插入螺栓。3.根据权利要求1所述的一种风扇型西红柿人工授粉器具，其特征在于：所述金属伸缩杆顶端的孔洞结构是两个并排的耳状结构，其规格与微型风扇背面的孔洞结构规格匹配，可将二者进行套嵌，且两个耳状结构也各有一个圆孔，套嵌后插入螺栓即可将微型风扇和金属伸缩杆连接固定，并可以螺栓为轴调节微型风扇的角度。4.根据权利要求1所述的一种风扇型西红柿人工授粉器具，其特征在于：所述金属伸缩杆由多节中空的镀铬钢管叠套而成，可以收缩和伸长；微型风扇电源开关电线从金属伸缩杆中空部分穿过，从顶端延伸至底端穿出，并连接金属伸缩杆底部的开关按钮。

技术总结
本实用新型公开了一种风扇型西红柿人工授粉器具，包括：一个微型风扇、一个金属伸缩杆；所述微型风扇，是一个由动力马达和充电电池驱动的微型风扇，微型风扇背面有用于固定的孔洞结构；所述金属伸缩杆由多节中空的镀铬钢管叠套而成，顶端有用于固定的孔洞结构；所述微型风扇和金属伸缩杆通过各自的孔洞结构连接。该风扇型西红柿人工授粉器具通过微型风扇制造的微风，将雄蕊上的花粉吹落至雌蕊柱头，实现对西红柿花的授粉。实现对西红柿花的授粉。实现对西红柿花的授粉。


技术研发人员：王宪龙 余意 袁子龙 陈跃军 刘网成
受保护的技术使用者：斯迈得农业技术（江苏）有限公司
技术研发日：2022.02.22
技术公布日：2022/9/5
