一种连接吸尘器的电动磨甲器的制作方法

本技术涉及一种磨甲器，尤其涉及一种连接吸尘器的电动磨甲器。

背景技术：

1、长度适中的指甲可以保护宠物的爪子，但是生活在城市中的宠物，平时走的多为瓷砖、地板，起不了摩擦作用，若指甲不及时修剪，指甲过长可能会让宠物在与宠主玩耍时出现误伤，同时过长的指甲容易滋生细菌，现有宠物磨甲器功能单一，在进行磨甲操作时，指甲的粉尘容易飘散，不易打扫，给使用者带来较大的不便，从而无法满足人们的日常使用需求。

技术实现思路

1、本实用新型的目的在于：解决了现有宠物磨甲器在进行磨甲操作时，指甲的粉尘容易飘散，不易打扫，给使用者带来较大的不便的问题，而提供的一种连接吸尘器的电动磨甲器。

2、为了实现上述目的，本实用新型提供了一种连接吸尘器的电动磨甲器，其包括电动磨甲器和连接管，所述电动磨甲器包括壳体、马达、磨甲刀头和风罩，所述马达设置在所述壳体内，所述马达与所述磨甲刀头传动连接，所述磨甲刀头收容于所述风罩内，所述风罩可拆卸连接在所述壳体的一端，所述风罩上设置有进风口和磨甲通孔，所述连接管连接在所述壳体的一侧，所述壳体内设置有风道，所述风道与所述进风口相连通，所述连接管相对所述壳体的一端通过软管连接吸尘器。

3、作为上述技术方案的进一步描述：

4、所述磨甲刀头通过连接器与所述马达传动连接。

5、作为上述技术方案的进一步描述：

6、所述壳体上可拆卸连接有固定支架，所述连接器贯穿所述定支架。

7、作为上述技术方案的进一步描述：

8、所述进风口位于所述磨甲刀头的前端，所述风道延伸进入所述连接管内。

9、作为上述技术方案的进一步描述：

10、所述连接管的一端设置有软管接头。

11、作为上述技术方案的进一步描述：

12、所述磨甲通孔沿所述壳体的轴向布置。

13、作为上述技术方案的进一步描述：

14、所述磨甲通孔的边缘设置有弧形面。

15、综上所述，由于采用了上述技术方案，本实用新型的有益效果是：风罩上设置有磨甲通孔和进风口，磨甲通孔可以起到定位的作用，宠物只需将指甲放置在磨甲通孔上，启动马达，磨甲刀头就可以对指甲进行修理，同时磨甲通孔边缘设置有弧形面，可以防止刮伤宠物；电动磨甲器使用时，马达带动磨甲刀头转动，磨下的粉尘通过进风口吸入风道，在通过风道吸入连接管、最后进入吸尘器，从而可以及时将指甲打磨时产生的碎屑粉尘进行集中回收从而减少碎屑粉尘的飞散，更好的满足了人们的使用需求。

技术特征：

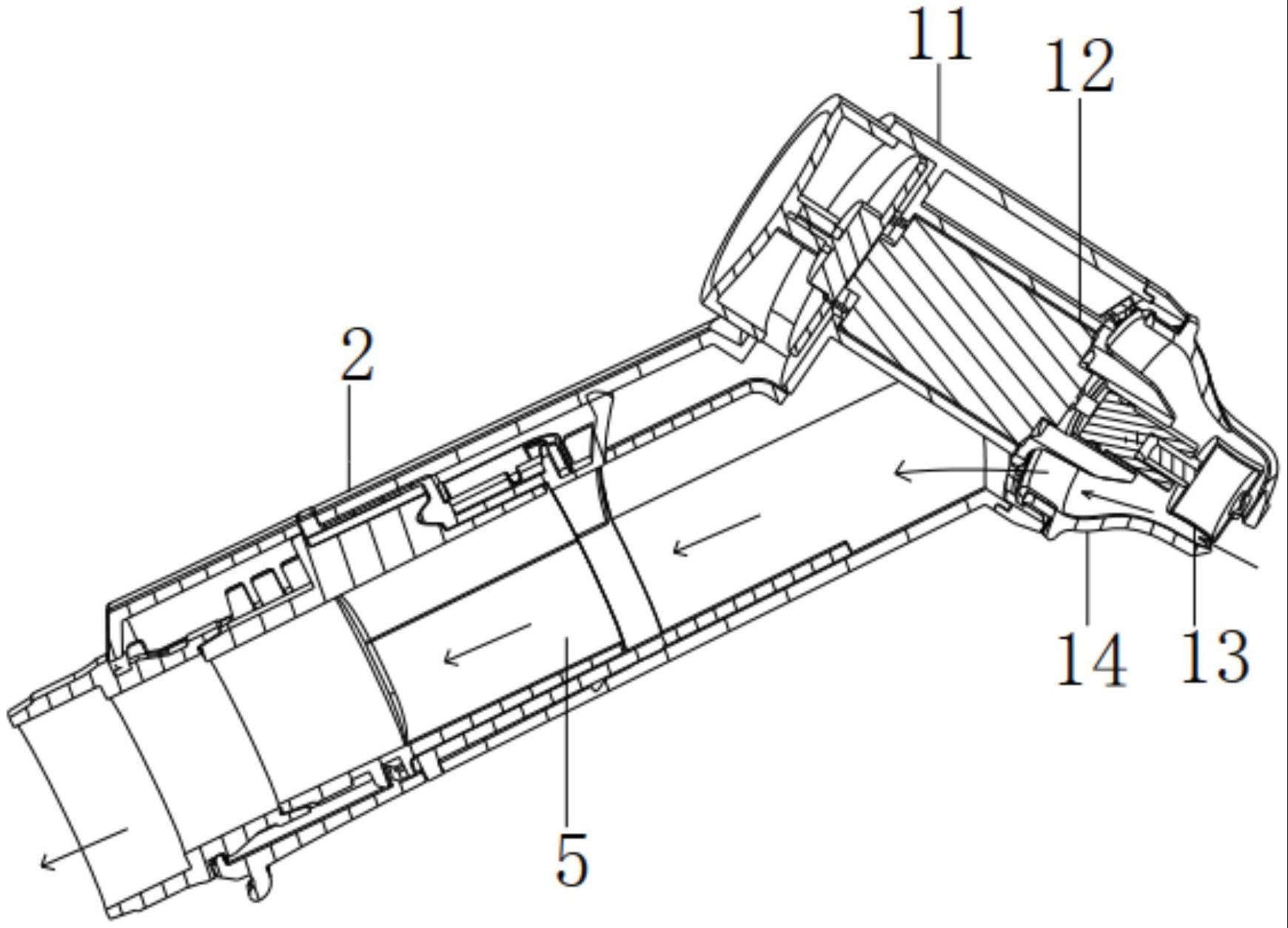

1.一种连接吸尘器的电动磨甲器，其特征在于，包括电动磨甲器(1)和连接管(2)，所述电动磨甲器(1)包括壳体(11)、马达(12)、磨甲刀头(13)和风罩(14)，所述马达(12)设置在所述壳体(11)内，所述马达(12)与所述磨甲刀头(13)传动连接，所述磨甲刀头(13)收容于所述风罩(14)内，所述风罩(14)可拆卸连接在所述壳体(11)的一端，所述风罩(14)上设置有进风口(3)和磨甲通孔(4)，所述连接管(2)连接在所述壳体(11)的一侧，所述壳体(11)内设置有风道(5)，所述风道(5)与所述进风口(3)相连通，所述连接管(2)相对所述壳体(11)的一端通过软管连接吸尘器。

2.根据权利要求1所述的一种连接吸尘器的电动磨甲器，其特征在于，所述磨甲刀头(13)通过连接器(6)与所述马达(12)传动连接。

3.根据权利要求2所述的一种连接吸尘器的电动磨甲器，其特征在于，所述壳体(11)上可拆卸连接有固定支架(7)，所述连接器(6)贯穿所述定支架(7)。

4.根据权利要求1所述的一种连接吸尘器的电动磨甲器，其特征在于，所述进风口(3)位于所述磨甲刀头(13)的前端，所述风道(5)延伸进入所述连接管(2)内。

5.根据权利要求1所述的一种连接吸尘器的电动磨甲器，其特征在于，所述连接管(2)的一端设置有软管接头(8)。

6.根据权利要求1所述的一种连接吸尘器的电动磨甲器，其特征在于，所述磨甲通孔(4)沿所述壳体(11)的轴向布置。

7.根据权利要求1所述的一种连接吸尘器的电动磨甲器，其特征在于，所述磨甲通孔(4)的边缘设置有弧形面。

技术总结
本技术公开了一种连接吸尘器的电动磨甲器，其包括电动磨甲器和连接管，所述电动磨甲器包括壳体、马达、磨甲刀头和风罩，所述马达设置在所述壳体内，所述马达与所述磨甲刀头传动连接，所述磨甲刀头收容于所述风罩内，所述风罩可拆卸连接在所述壳体的一端，所述风罩上设置有进风口和磨甲通孔，所述连接管连接在所述壳体的一侧，所述壳体内设置有风道，所述风道与所述进风口相连通，所述连接管相对所述壳体的一端通过软管连接吸尘器。本技术通过在电动磨甲器上设置的连接管，连接管可以连接吸尘器，从而可以解决现有宠物磨甲器在进行磨甲操作时，指甲的粉尘容易飘散，不易打扫，给使用者带来较大的不便的问题。

技术研发人员：李意
受保护的技术使用者：毛妈妈（苏州）电器科技有限公司
技术研发日：20220221
技术公布日：2024/1/12
