一种蔬菜施肥车的制作方法

1.本实用新型涉及农业器械技术领域，特别是涉及一种蔬菜施肥车。


背景技术：

2.在蔬菜种植管理中，对于一些无法使用大型农业机械施肥的场地，往往需要作业人员一手提着混合好的化肥，然后人工手动将肥料撒到土中进行施肥，这种施肥方法施肥过程效率低且劳动强度大，同时施肥不均匀，易影响蔬菜的正常生长。


技术实现要素：

3.本实用新型的目的是提供一种蔬菜施肥车，以解决上述现有技术存在的问题，能够提高施肥效率，同时能够保证施肥的均匀性。
4.为实现上述目的，本实用新型提供了如下方案：
5.本实用新型提供一种蔬菜施肥车，包括施肥车本体、用于盛装肥料的装料箱、排料管以及封堵装置，所述施肥车本体底部固定设置有行走装置；所述装料箱固定设置在所述施肥车本体上，所述装料箱两侧均开设有一出料口；所述排料管固定设置于所述出料口处，各所述排料管上均设置有一流量调节旋钮；所述封堵装置包括封堵板、拉杆和固定设置在所述装料箱上的弹性件，所述拉杆活动设置在所述装料箱上，所述拉杆一端与所述封堵板固定连接，所述弹性件弹力作用下，能够使所述封堵板位于第一位置以对所述出料口进行封堵，拉动所述拉杆能够使所述封堵板离开所述第一位置并使所述出料口处于开启状态。
6.优选的，所述装料箱上固定设置有多个导向板，所述拉杆能够依次穿过多个所述导向板并与各所述导向板滑动连接，所述弹性件一端与所述封堵板固定连接，所述弹性件另一端与靠近所述封堵板的一个导向板固定连接。
7.优选的，所述封堵装置还包括锁紧装置，所述锁紧装置能够对所述拉杆位置进行锁紧。
8.优选的，所述锁紧装置包括多个限位销，各所述限位销均固定设置于所述施肥车本体上，所述拉杆远离所述封堵板的一端固定设置有拉环，各所述限位销均能够对所述拉环进行限位以使所述拉杆位置保持固定。
9.优选的，所述装料箱内固定设置有两块分流板，各所述分流板均倾斜设置，肥料能够经过各所述分流板滑落至所述出料口中。
10.优选的，所述行走装置为行走轮。
11.本实用新型相对于现有技术取得了以下技术效果：
12.本实用新型提供的蔬菜施肥车，通过调节拉杆使出料口处于开启状态，即可在推动施肥车的过程中使肥料经过排料管排出，大大提高了施肥效率，在排料管上设置有流量调节旋钮，通过调节流量调节旋钮，能够使肥料保持固定流量均匀排出。因此，本实用新型提供的蔬菜施肥车能够提高施肥效率，同时能够保证施肥的均匀性。
附图说明
13.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

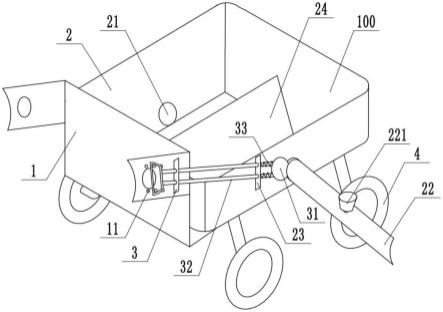

14.图1为本实用新型提供的蔬菜施肥车的结构示意图；
15.图中：100-蔬菜施肥车；1-施肥车本体；11-限位销；2-装料箱；21-出料口；22-排料管；221-流量调节旋钮；23-导向板；24-分流板；3-封堵装置；31-封堵板；32-拉杆；33-弹簧；4-行走轮。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
17.本实用新型的目的是提供一种蔬菜施肥车，以解决现有技术存在的问题，能够提高施肥效率，同时能够保证施肥的均匀性。
18.为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本实用新型作进一步详细的说明。
19.本实用新型提供一种蔬菜施肥车100，如图1所示，于本实施例中，包括施肥车本体1、用于盛装肥料的装料箱2、排料管22以及封堵装置3，施肥车本体1底部固定设置有行走装置；装料箱2固定设置在施肥车本体1上，装料箱2两侧均开设有一出料口21；排料管22固定设置于出料口21处，各排料管22上均设置有一流量调节旋钮221；封堵装置3包括封堵板31、拉杆32和固定设置在装料箱2上的弹性件，拉杆32活动设置在装料箱2上，拉杆32一端与封堵板31固定连接，弹性件弹力作用下，能够使封堵板31位于第一位置以对出料口21进行封堵，拉动拉杆32能够使封堵板31离开第一位置并使出料口21处于开启状态。
20.通过调节拉杆32使出料口21处于开启状态，即可在推动施肥车的过程中使肥料经过排料管22排出，大大提高了施肥效率，在排料管22上设置有流量调节旋钮221，通过调节流量调节旋钮221，能够使肥料保持固定流量均匀排出，以保证施肥的均匀性。
21.装料箱2上固定设置有多个导向板23，拉杆32能够依次穿过多个导向板23并与各导向板23滑动连接，弹性件一端与封堵板31固定连接，弹性件另一端与靠近封堵板31的一个导向板23固定连接，弹性件优选为弹簧33，向远离封堵板31的方向拉动拉杆32，弹簧33被压缩，封堵板31离开出料口21处，使出料口21处于开启状态，停止对拉杆32施加拉力后，在弹簧33弹力作用下，封堵板31重新回到出料口21处，对出料口21进行封堵。
22.封堵装置3还包括锁紧装置，锁紧装置能够对拉杆32位置进行锁紧。
23.锁紧装置包括多个限位销11，各限位销11均固定设置于施肥车本体1的把手上，拉杆32可设置为与把手延伸方向相平行，拉杆32远离封堵板31的一端固定设置有拉环，作业人员通过把手推动施肥车移动的过程中，能够同时对拉环施加拉力，各限位销11均能够对拉环进行限位以使拉杆32位置保持固定，从而使出料口21保持开启状态。
24.装料箱2内固定设置有两块分流板24，各分流板24均倾斜设置，肥料能够经过各分流板24滑落至出料口21中，防止肥料在装料箱2中堆积而无法经过出料口21排出。
25.行走装置为行走轮4，方便对蔬菜施肥车100进行移动，施肥车本体1上固定设置有支架，以便于对蔬菜施肥车100随时随地进行停放。
26.本实用新型中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想；同时，对于本领域的一般技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处。综上所述，本说明书内容不应理解为对本实用新型的限制。


技术特征：
1.一种蔬菜施肥车，其特征在于：包括：施肥车本体，所述施肥车本体底部固定设置有行走装置；用于盛装肥料的装料箱，所述装料箱固定设置在所述施肥车本体上，所述装料箱两侧均开设有一出料口；排料管，所述排料管固定设置于所述出料口处，各所述排料管上均设置有一流量调节旋钮；以及封堵装置，所述封堵装置包括封堵板、拉杆和固定设置在所述装料箱上的弹性件，所述拉杆活动设置在所述装料箱上，所述拉杆一端与所述封堵板固定连接，所述弹性件弹力作用下，能够使所述封堵板位于第一位置以对所述出料口进行封堵，拉动所述拉杆能够使所述封堵板离开所述第一位置并使所述出料口处于开启状态。2.根据权利要求1所述的蔬菜施肥车，其特征在于：所述装料箱上固定设置有多个导向板，所述拉杆能够依次穿过多个所述导向板并与各所述导向板滑动连接，所述弹性件一端与所述封堵板固定连接，所述弹性件另一端与靠近所述封堵板的一个导向板固定连接。3.根据权利要求1所述的蔬菜施肥车，其特征在于：所述封堵装置还包括锁紧装置，所述锁紧装置能够对所述拉杆位置进行锁紧。4.根据权利要求3所述的蔬菜施肥车，其特征在于：所述锁紧装置包括多个限位销，各所述限位销均固定设置于所述施肥车本体上，所述拉杆远离所述封堵板的一端固定设置有拉环，各所述限位销均能够对所述拉环进行限位以使所述拉杆位置保持固定。5.根据权利要求1所述的蔬菜施肥车，其特征在于：所述装料箱内固定设置有两块分流板，各所述分流板均倾斜设置，肥料能够经过各所述分流板滑落至所述出料口中。6.根据权利要求1所述的蔬菜施肥车，其特征在于：所述行走装置为行走轮。

技术总结
本实用新型公开了一种蔬菜施肥车，涉及农业器械技术领域，包括施肥车本体、用于盛装肥料的装料箱、排料管以及封堵装置，施肥车本体底部固定设置有行走装置；装料箱固定设置在施肥车本体上，装料箱两侧均开设有一出料口；排料管固定设置于出料口处，各排料管上均设置有一流量调节旋钮；封堵装置包括封堵板、拉杆和固定设置在装料箱上的弹性件，拉杆活动设置在装料箱上，拉杆一端与封堵板固定连接，弹性件弹力作用下，能够使封堵板位于第一位置以对出料口进行封堵，拉动拉杆能够使封堵板离开第一位置并使出料口处于开启状态。本实用新型的蔬菜施肥车能够提高施肥效率，同时能够保证施肥的均匀性。的均匀性。的均匀性。


技术研发人员：赵志伟 董静 梁斌
受保护的技术使用者：寿光市农业技术推广中心
技术研发日：2022.05.07
技术公布日：2022/9/6
