一种电力铁塔用塔杆驱鸟装置的制作方法

本技术属于输电线路防护工具，具体涉及一种电力铁塔用塔杆驱鸟装置。

背景技术：

1、电力铁塔就是高压架空线路输电时使用的支撑架空线的设施，许多鸟类在空中飞行的时候，都会在输电线路上的塔杆上停留休息，甚至建筑鸟巢，从而使空中的输电线带来安全隐患，影响居民用电，现在的一些驱鸟装置，通过利用风带动风杆起到驱鸟作用，但必须要在有风的环境下，才能进行，从而在无风的环境下达不到驱鸟效果，具有局限性，不能全时段、全天候的进行驱鸟作业。

2、为解决上述问题，本申请中提出一种电力铁塔用塔杆驱鸟装置。

技术实现思路

1、为解决上述背景技术中提出的问题。本实用新型提供了一种电力铁塔用塔杆驱鸟装置，具有通过电动所击打所产生的声音对鸟驱赶的特点。

2、为实现上述目的，本实用新型提供如下技术方案：一种电力铁塔用塔杆驱鸟装置，包括底座，所述底座上安装有击打组件；

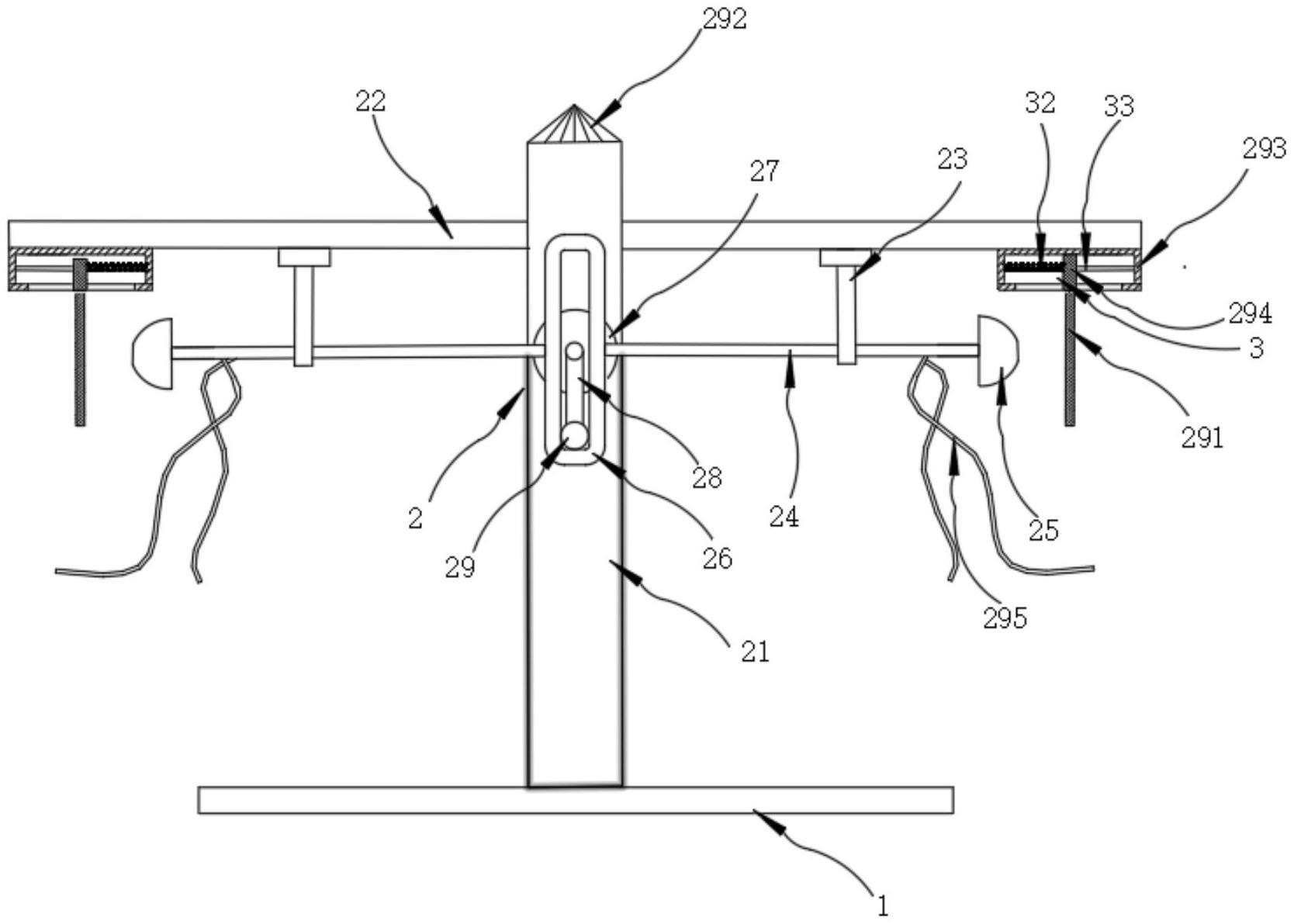

3、所述击打组件包括支撑柱、横杆、t型架、移动杆、凸块、环形架、电机、转杆、限位块、壳体、金属板和滑块，所述底座的上表面中央位置处固定连接有所述支撑柱，两个呈对称状排列的所述横杆分别安装在所述支撑柱的两侧，所述横杆的下表面固定连接有所述t型架，所述t型架通过开设的通孔滑动连接有所述移动杆，所述移动杆靠近支撑柱的一端固定连接有所述环形架，所述移动杆远离支撑柱的一端固定连接有所述凸块，所述支撑柱的前端面固定连接有所述电机，所述电机通过转动轴固定连接在所述转杆的一端，所述转杆的另一端固定连接有所述限位块，所述限位块的外侧在所述环形架上开设的滑槽内滑动，所述横杆的下表面远离支撑柱的一侧均固定连接有所述壳体，所述壳体的底端通过开设的第二滑槽滑动连接有所述滑块，所述滑块的下表面固定连接有所述金属板。

4、作为本实用新型一种电力铁塔用塔杆驱鸟装置优选的，所述击打组件还包括圆锥状反光镜，所述支撑柱的顶端固定连接有所述圆锥状反光镜。

5、作为本实用新型一种电力铁塔用塔杆驱鸟装置优选的，所述击打组件还包括丝带，所述丝带远离支撑柱的一端均固定连接有所述丝带。

6、作为本实用新型一种电力铁塔用塔杆驱鸟装置优选的，还包括回弹组件，所述回弹组件包括弹簧，所述弹簧的左右两端分别与所述壳体和所述滑块固定连接。

7、作为本实用新型一种电力铁塔用塔杆驱鸟装置优选的，所述回弹组件还包括滑动连杆，所述滑动连杆的两端固定连接在所述壳体的内壁上，所述滑动连杆与所述弹簧滑动连接，所述滑块通过开设的第二通孔与所述滑动连杆滑动连接。

8、与现有技术相比，本实用新型的有益效果是：

9、在此装置上设置了击打组件，通过击打撞击，所产生的声音，对电力铁塔上的鸟进行驱赶，并且在此机构上加入了回弹组件，避免在击打的过程中，不易复位，影响下一次击打。

技术特征：

1.一种电力铁塔用塔杆驱鸟装置，包括底座(1)，其特征在于：所述底座(1)上安装有击打组件(2)；

2.根据权利要求1所述的一种电力铁塔用塔杆驱鸟装置，其特征在于：所述击打组件(2)还包括圆锥状反光镜(292)，所述支撑柱(21)的顶端固定连接有所述圆锥状反光镜(292)。

3.根据权利要求1所述的一种电力铁塔用塔杆驱鸟装置，其特征在于：所述击打组件(2)还包括丝带(295)，所述丝带(295)远离支撑柱(21)的一端均固定连接有所述丝带(295)。

4.根据权利要求1所述的一种电力铁塔用塔杆驱鸟装置，其特征在于：还包括回弹组件(3)，所述回弹组件(3)包括弹簧(32)，所述弹簧(32)的左右两端分别与所述壳体(293)和所述滑块(294)固定连接。

5.根据权利要求4所述的一种电力铁塔用塔杆驱鸟装置，其特征在于：所述回弹组件(3)还包括滑动连杆(31)，所述滑动连杆(31)的两端固定连接在所述壳体(293)的内壁上，所述滑动连杆(31)与所述弹簧(32)滑动连接，所述滑块(294)通过开设的第二通孔与所述滑动连杆(31)滑动连接。

技术总结
本技术属于输电线路防护工具技术领域，尤其为一种电力铁塔用塔杆驱鸟装置，包括底座，所述底座上安装有击打组件，所述击打组件包括支撑柱、横杆、T型架、移动杆、凸块、环形架、电机、转杆、限位块、壳体、金属板和滑块，所述底座的上表面中央位置处固定连接有所述支撑柱，两个呈对称状排列的所述横杆分别安装在所述支撑柱的两侧，所述横杆的下表面固定连接有所述T型架，在此装置上设置了击打组件，通过击打撞击，所产生的声音，对电力铁塔上的鸟进行驱赶，并且在此机构上加入了回弹组件，避免在击打的过程中，对击打物发生移位，影响下一次击打。

技术研发人员：罗雄平
受保护的技术使用者：南安市闽亿铁塔金具有限公司
技术研发日：20220809
技术公布日：2024/1/13
