一种保护农业育苗的遮阳装置的制作方法

本技术涉及农业，具体为一种保护农业育苗的遮阳装置。

背景技术：

1、农业是利用动植物的生长发育规律，通过人工培育来获得产品的产业，农业分布范围十分辽阔，地球表面除两极和沙漠等恶劣环境外，几乎都可用于农业生产，在近1.31亿平方公里的实际陆地面积中，约11％是可耕地和多年生作物地,24％是草原和牧场，31％是森林和林地。

2、为了避免阳光灼伤幼苗，常见的遮阳网的搭建方法大多都是通过在场地搭建一些钢管框架，通过将遮阳网平铺在框架上达到遮阳的效果，但是钢管框架的搭建需要较长的时间，搭建繁琐，且由于框架为固定连接不易调整，致使灵活性较差，不易对不同面积的育苗场地进行遮阳。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种保护农业育苗的遮阳装置，解决了搭建效率低且灵活性差的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种保护农业育苗的遮阳装置，包括两个固定板，所述固定板，位于最前方的固定板的上表面固定连接有固定架，固定架的上表面开设有t形滑槽,t形滑槽的左右内侧壁之间通过轴承转动连接有螺纹杆，螺纹杆的外表面设为两个反向螺纹，t形滑槽的内部滑动连接有两个相对称的t形滑块,两个t形滑块的上表面均固定连接有齿条，固定架的背面固定连接有两组支撑板，每个支撑板的正面均通过轴承转动连接有传动轴，两个齿条的外表面均啮合连接传动齿轮，两个传动齿轮均与其相靠近的传动轴固定连接，每个传动轴的后端均固定连接有链轮，位于左侧的两个链轮之间与位于右侧的两个链轮之间均通过链条传动连接，位于最左侧的链轮与位于最右侧的链轮的背面均固定连接有伸缩筒，两个伸缩筒的内部均插接有伸缩杆，两个伸缩杆的后端均与位于最后方的固定板通过轴承转动连接，两个伸缩杆的外表面与两个伸缩筒的外表面均固定连接有摆动块，每个摆动块的外表面均滑动连接有滑动块，位于最前方的固定板的背面固定连接有两个相对称的套筒，两个套筒的内部均插接有插杆，两个插杆均做削边处理，两个插杆的外表面与两个套筒的外表面均铰接有连杆，每个连杆的顶端均与其相靠近的滑动块铰接，位于最左侧的两个滑动块相互远离的一面与位于最右侧的两个滑动块相互远离的一面均固定连接有延长块，每个延长块的上表面均固定连接有齿板，每个摆动块的上表面均固定连接有限位盘，位于最左侧的两个摆动块相互远离的一面与位于最右侧的两个摆动块相互远离的一面均通过轴承转动连接有扩展轴，每个扩展轴的外表面均固定连接有扩展齿轮，每个扩展齿轮的均与其相靠近的齿板啮合连接，位于最左侧的两个扩展轴相互远离的一端与位于最右侧面的两个扩展轴相互远离的一端均固定连接有扩展杆。

3、作为上述技术方案的进一步描述，所述扩展杆的底端均固定连接有u形架，每个u形架的底部均设为圆角，通过u形架的圆角处理，能够避免u形架在展开时对外界的防晒网划伤。

4、作为上述技术方案的进一步描述，两个所述固定板的底部均设有两个刹车轮，四个刹车轮呈矩阵式排列，通过刹车轮方便调整两个固定板的距离，提高了便捷性。

5、作为上述技术方案的进一步描述，所述滑动块的上表面均固定连接有弹簧，每个弹簧的另一端均与其相靠近的限位盘固定连接，通过弹簧能够为滑动块的复位提供助力，提高了稳定性。

6、作为上述技术方案的进一步描述，所述伸缩筒的外表面均开设有两个限位槽，每个限位槽的内部均滑动连接有限位块，每个限位块均与其相靠近的延长杆固定连接，通过伸缩筒能够避免伸缩杆从延长筒中抽取达到了限位效果，又能够使伸缩筒为延长筒稳定的转动。

7、作为上述技术方案的进一步描述，所述最前方的固定板的上表面固定连接有七形板，七形板的上表面通过轴承转动连接有蜗杆，蜗杆的另一端与其相靠近的固定板通过轴承转动，蜗杆的外表面啮合有蜗轮，蜗轮与螺纹杆固定连接，蜗杆的顶端与外界的正反转电机输出端固定连接，通过蜗杆与蜗轮的自锁性，提高了摆动架转动时的稳定性。

8、作为上述技术方案的进一步描述，最前方的所述固定板的上表面开设有两个相对称的第一螺纹孔，位于最后方的固定板的上表面开设有四个等距离排列的第二螺纹孔，通过第一螺纹孔与第二螺纹孔的配合，方便了使用者与外界进行连接固定，提高了便捷性。

9、相比于现有技术，本实用新型具备以下有益效果：

10、1.该保护农业育苗的遮阳装置，通过伸缩筒与伸缩杆的配合，从而实现了两个固定板之间的距离调整，达到了快速对不同面积的育苗地进行遮阳的效果，通过摆动块与扩展杆的配合，实现摆动块的旋转与扩展杆的旋转的目的，达到了快速对遮阳网高度进行调节效果，又能够快速达到调整遮阳宽度的效果，通过固定板与刹车轮的配合，实现了对固定板移动的目的，达到了提高灵活性的效果，从而解决了常见搭建效率低且灵活性差的问题。

11、2.该保护农业育苗的遮阳装置，通过蜗杆与蜗轮的自锁性，提高了摆动架转动时的稳定性，达到了稳定遮阳的效果，通过延长杆与延长筒的配合能够避免延长杆从延长筒中抽取达到了限位效果，又能够使延长筒为延长杆稳定的转动，通过弹簧能够为滑动块的复位提供助力，达到了提高了稳定性的效果。

技术特征：

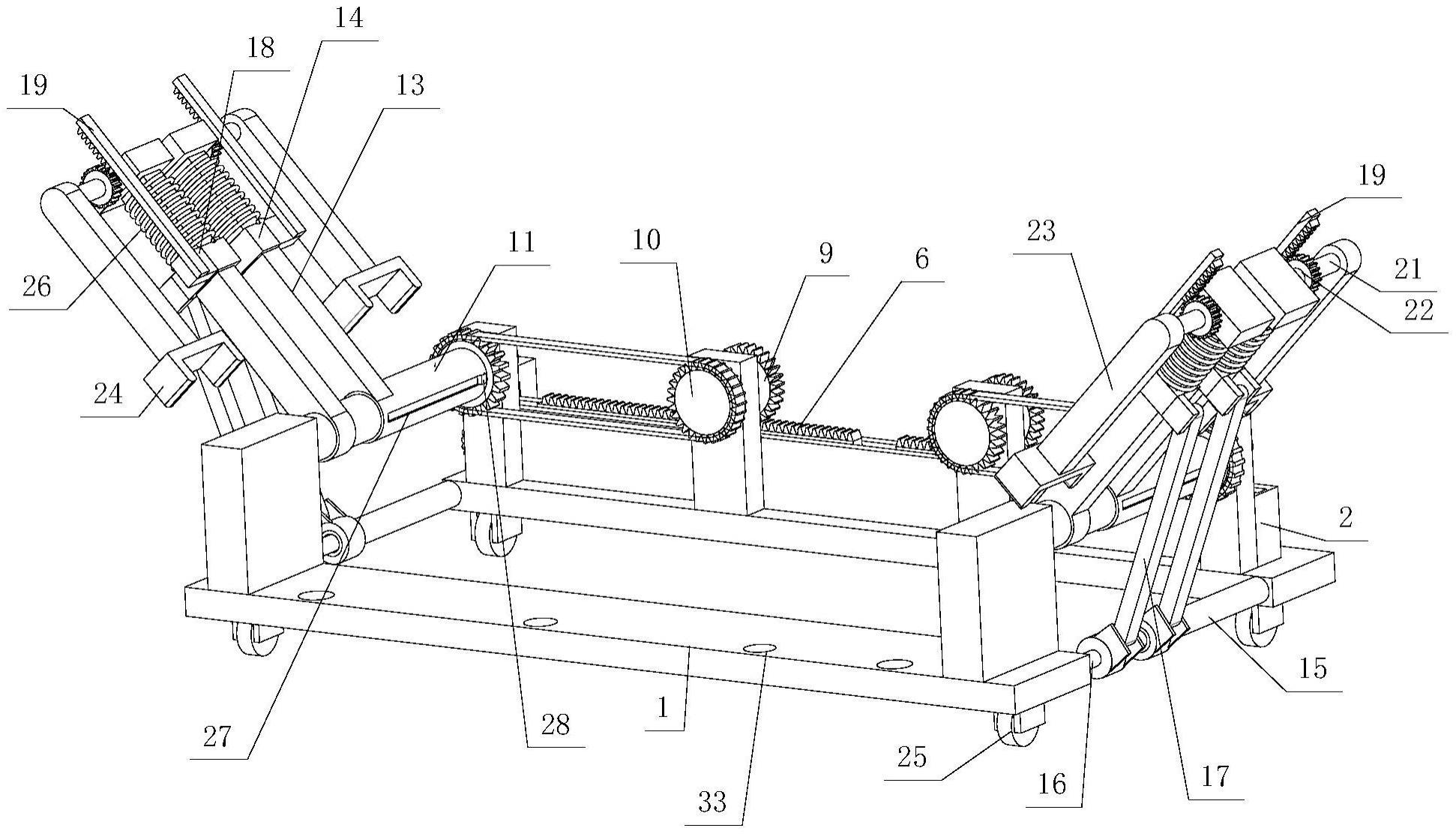

1.一种保护农业育苗的遮阳装置，包括两个固定板(1)，其特征在于：所述固定板(1)，位于最前方的固定板(1)的上表面固定连接有固定架(2)，固定架(2)的上表面开设有t形滑槽(3),t形滑槽(3)的左右内侧壁之间通过轴承转动连接有螺纹杆(4)，螺纹杆(4)的外表面设为两个反向螺纹，t形滑槽(3)的内部滑动连接有两个相对称的t形滑块(5),两个t形滑块(5)的上表面均固定连接有齿条(6)，固定架(2)的背面固定连接有两组支撑板(7)，每个支撑板(7)的正面均通过轴承转动连接有传动轴(8)，两个齿条(6)的外表面均啮合连接传动齿轮(9)，两个传动齿轮(9)均与其相靠近的传动轴(8)固定连接，每个传动轴(8)的后端均固定连接有链轮(10)，位于左侧的两个链轮(10)之间与位于右侧的两个链轮(10)之间均通过链条传动连接，位于最左侧的链轮(10)与位于最右侧的链轮(10)的背面均固定连接有伸缩筒(11)，两个伸缩筒(11)的内部均插接有伸缩杆(12)，两个伸缩杆(12)的后端均与位于最后方的固定板(1)通过轴承转动连接，两个伸缩杆(12)的外表面与两个伸缩筒(11)的外表面均固定连接有摆动块(13)，每个摆动块(13)的外表面均滑动连接有滑动块(14)，位于最前方的固定板(1)的背面固定连接有两个相对称的套筒(15)，两个套筒(15)的内部均插接有插杆(16)，两个插杆(16)均做削边处理，两个插杆(16)的外表面与两个套筒(15)的外表面均铰接有连杆(17)，每个连杆(17)的顶端均与其相靠近的滑动块(14)铰接，位于最左侧的两个滑动块(14)相互远离的一面与位于最右侧的两个滑动块(14)相互远离的一面均固定连接有延长块(18)，每个延长块(18)的上表面均固定连接有齿板(19)，每个摆动块(13)的上表面均固定连接有限位盘(20)，位于最左侧的两个摆动块(13)相互远离的一面与位于最右侧的两个摆动块(13)相互远离的一面均通过轴承转动连接有扩展轴(21)，每个扩展轴(21)的外表面均固定连接有扩展齿轮(22)，每个扩展齿轮(22)均与其相靠近的齿板(19)啮合连接，位于最左侧的两个扩展轴(21)相互远离的一端与位于最右侧面的两个扩展轴(21)相互远离的一端均固定连接有扩展杆(23)。

2.根据权利要求1所述的一种保护农业育苗的遮阳装置，其特征在于：每个所述扩展杆(23)的底端均固定连接有u形架(24)，每个u形架(24)的底部均设为圆角。

3.根据权利要求1所述的一种保护农业育苗的遮阳装置，其特征在于：两个所述固定板(1)的底部均设有两个刹车轮(25)，四个刹车轮(25)呈矩阵式排列。

4.根据权利要求1所述的一种保护农业育苗的遮阳装置，其特征在于：每个所述滑动块(14)的上表面均固定连接有弹簧(26)，每个弹簧(26)的另一端均与其相靠近的限位盘(20)固定连接。

5.根据权利要求1所述的一种保护农业育苗的遮阳装置，其特征在于：两个所述伸缩筒(11)的外表面均开设有两个限位槽(27)，每个限位槽(27)的内部均滑动连接有限位块(28)，每个限位块(28)均与其相靠近的延长杆固定连接。

6.根据权利要求1所述的一种保护农业育苗的遮阳装置，其特征在于：位于所述最前方的固定板(1)的上表面固定连接有七形板(29)，七形板(29)的上表面通过轴承转动连接有蜗杆(30)，蜗杆(30)的另一端与其相靠近的固定板(1)通过轴承转动，蜗杆(30)的外表面啮合有蜗轮(31)，蜗轮(31)与螺纹杆(4)固定连接，蜗杆(30)的顶端与外界的正反转电机输出端固定连接。

7.根据权利要求1所述的一种保护农业育苗的遮阳装置，其特征在于：位于最前方的所述固定板(1)的上表面开设有两个相对称的第一螺纹孔(32)，位于最后方的固定板(1)的上表面开设有四个等距离排列的第二螺纹孔(33)。

技术总结
本技术公开了一种保护农业育苗的遮阳装置，涉及农业技术领域，包括两个固定板，所述固定板，位于最前方的固定板的上表面固定连接有固定架，固定架的上表面开设有T形滑槽,T形滑槽的左右内侧壁之间通过轴承转动连接有螺纹杆，螺纹杆的外表面设为两个反向螺纹，T形滑槽的内部滑动连接有两个相对称的T形滑块。该保护农业育苗的遮阳装置，通过伸缩筒与伸缩杆的配合，从而实现了两个固定板之间的距离调整，达到了快速对不同面积的育苗地进行遮阳的效果，通过摆动块与扩展杆的配合，实现摆动块的旋转与扩展杆的旋转的目的，达到了快速对遮阳网高度进行调节效果，又能够快速达到调整遮阳宽度的效果，解决了常见搭建效率低且灵活性差的问题。

技术研发人员：请求不公布姓名
受保护的技术使用者：杨满霞
技术研发日：20220814
技术公布日：2024/1/13
