一种用于水稻种植的插秧装置的制作方法

本技术涉及水稻种植，具体为一种用于水稻种植的插秧装置。

背景技术：

1、水稻是我国人民的主要粮食之一，其主要种植于水田中，而其在种植时，需要将秧苗插入到水田的泥土中，随着时代发展，人力插秧逐渐被插秧机插秧代替。

2、如申请号：cn201922016362.0，本实用新型公开了一种水稻种植用插秧装置，包括机架、行走轮、行走轮驱动箱、浮板以及安装在机架上端的储秧装置；所述浮板上设有多个插槽，所述浮板的上端两侧分别固接有第一竖杆和第二竖杆，第一竖杆和第二竖杆的顶端与机架固接；第一竖杆和第二竖杆之间分别设有固定承载板和活动承载板，且固定承载板位于活动承载板的上方；固定承载板的上端安装有旋转电机，旋转电机的输出端穿过固定承载板后固接有螺杆，螺杆远离固定承载板的一端穿过活动承载板与浮板连接；活动承载板上安装有插秧机，插秧机上设有多个抓秧爪，多个抓秧爪的底端对应穿过多个插槽；本实用新型可以根据水田的深度对插秧机的插秧深度进行调整，避免秧苗无法插入到泥土中。

3、类似于上述申请的水稻种植用插秧装置目前还存在以下不足：

4、在取秧插秧的过程中可能会出现抓秧爪抓空的情况。

5、于是，有鉴于此，针对现有的结构及缺失予以研究改良，提出一种用于水稻种植的插秧装置，以期达到更具有更加实用价值性的目的。

技术实现思路

1、本实用新型的目的在于提供一种用于水稻种植的插秧装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于水稻种植的插秧装置，包括底盘和移动组件，所述底盘左右两侧对称设置有滚轮，且底盘左端固定连接有拉把，用于移动秧苗的所述移动组件设置于底盘左部上方，所述移动组件包括支杆、槽辊、滑槽、框架、插槽、滑轨、滑轮、置料板和滑块，所述底盘上表面左部前后两侧对称固定连接有支杆，且支杆之间转动连接有槽辊，所述槽辊表面开设有滑槽，且槽辊右方设置有框架，所述框架下端开设有插槽，且框架右侧表面上下两侧对称开设有滑轨，所述滑轨内嵌合连接有滑轮，且滑轮右方固定连接有置料板，所述置料板左侧表面中部固定连接有滑块。

3、进一步的，所述置料板通过滑轮、滑轨与框架滑动连接，且置料板与框架平行分布，所述框架相对于底盘倾斜分布。

4、进一步的，所述槽辊通过皮带、皮带轮与底盘左侧的滚轮构成传动结构，且滑块通过滑槽与槽辊滑动连接。

5、进一步的，所述底盘右部上方固定连接有放置架，且底盘右部设置有用于插秧的插秧组件，所述插秧组件包括通槽、转轮、转杆和移杆，所述底盘右部开设有通槽，且通槽中部转动连接有多个转轮，所述转轮之间固定连接有转杆，且转杆外侧转动连接有移杆，所述转轮通过皮带、皮带轮与底盘右侧的滚轮构成传动结构。

6、进一步的，所述插秧组件还包括取秧爪、连杆、转轴和撑杆，所述移杆左端固定连接有取秧爪，且移杆右端转动连接有连杆，所述连杆右端转动连接有转轴，且转轴前后两端固定连接有撑杆，所述撑杆与底盘固定连接。

7、进一步的，所述底盘下方前后两侧对称设置有用于调节插秧深度的调节组件，所述调节组件包括套筒、升降杆和卡块，所述底盘左右两侧对称固定连接有套筒，且套筒内固定连接有升降杆，所述套筒下端外侧固定连接有卡块。

8、进一步的，所述调节组件还包括底座、卡槽和浮板，所述套筒下方套接有底座，且底座内壁开设有卡槽，所述底座下端固定连接有浮板，所述卡块通过卡槽与底座滑动连接。

9、本实用新型提供了一种用于水稻种植的插秧装置，具备以下有益效果：该用于水稻种植的插秧装置，通过各部分零件之间的配合，在插秧时可通过置料板带动秧苗移动，避免取秧爪抓空；

10、1、本实用新型通过移动组件的设置，在装置移动时，滚轮可以带动槽辊在支杆上转动，从而通过滑槽使得滑块带动置料板在框架上移动，进而带动置料板上的秧苗移动，避免在插秧时取秧爪抓空，置料板在移动时，滑轮可通过滑轨对置料板进行限制，避免置料板从框架上脱离，同时也可使置料板的移动更加顺滑；

11、2、本实用新型通过插秧组件的设置，使得在装置移动时，滚轮可以带动转轮在通槽内转动，从而通过转杆带动移杆移动，同时移杆带动连杆通过转轴在撑杆上转动，对移杆的移动轨迹进行限制，使得移杆可带动取秧爪将秧苗从置料板内取出，并通过插槽将秧苗插入田地；

12、3、本实用新型通过调节组件的设置，使得在使用装置时，升降杆可以带动底座在套筒上滑动，从而根据田里的水深对浮板的位置进行调节，浮板可以为装置提供浮力，避免滚轮陷入田地导致装置无法移动，同时也可以对插秧深度进行调节，避免秧苗无法插入泥中，卡块可提供卡槽对底座进行限制，避免套筒偏斜。

技术特征：

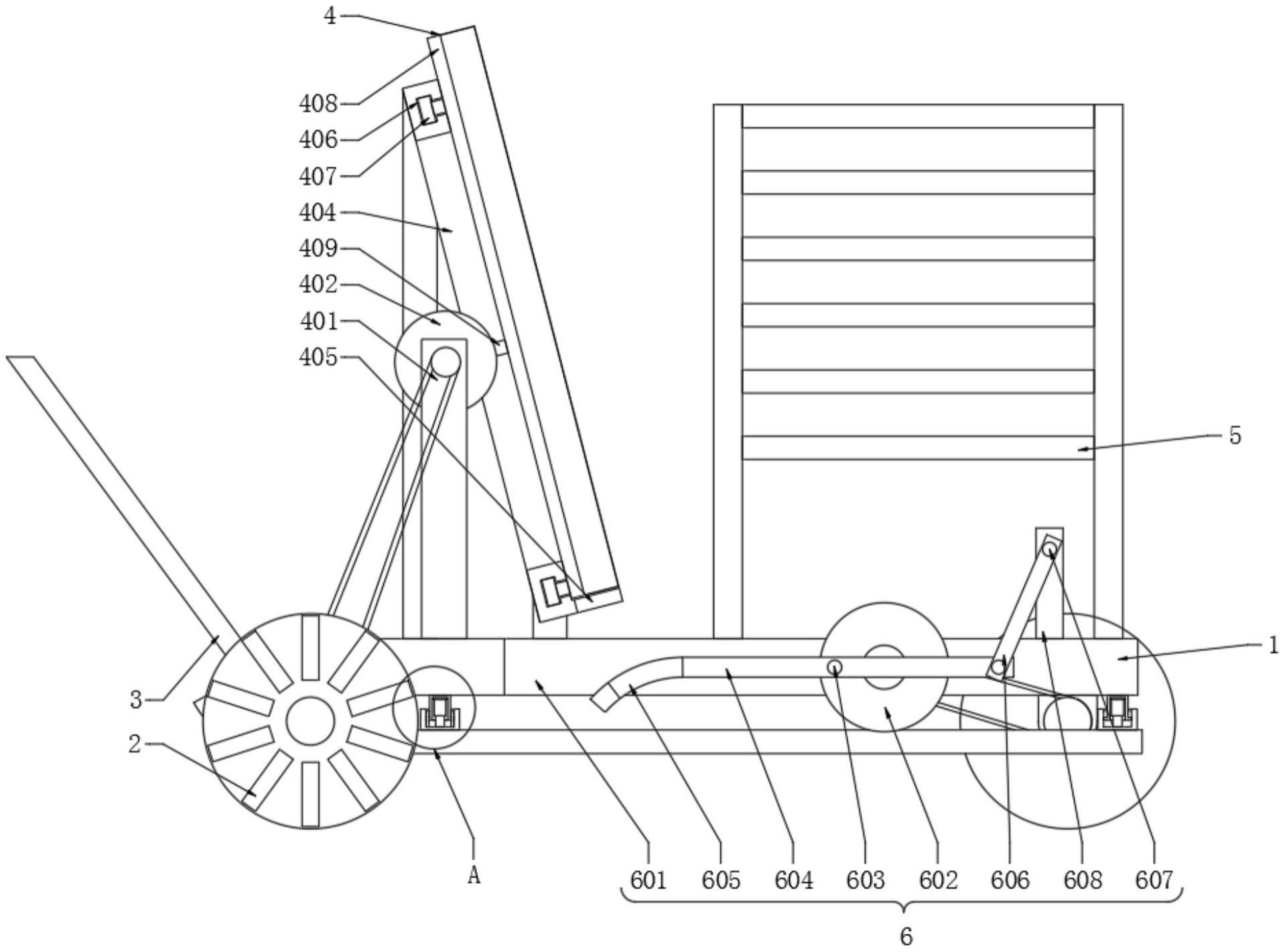

1.一种用于水稻种植的插秧装置，包括底盘(1)和移动组件(4)，其特征在于，所述底盘(1)左右两侧对称设置有滚轮(2)，且底盘(1)左端固定连接有拉把(3)，用于移动秧苗的所述移动组件(4)设置于底盘(1)左部上方，所述移动组件(4)包括支杆(401)、槽辊(402)、滑槽(403)、框架(404)、插槽(405)、滑轨(406)、滑轮(407)、置料板(408)和滑块(409)，所述底盘(1)上表面左部前后两侧对称固定连接有支杆(401)，且支杆(401)之间转动连接有槽辊(402)，所述槽辊(402)表面开设有滑槽(403)，且槽辊(402)右方设置有框架(404)，所述框架(404)下端开设有插槽(405)，且框架(404)右侧表面上下两侧对称开设有滑轨(406)，所述滑轨(406)内嵌合连接有滑轮(407)，且滑轮(407)右方固定连接有置料板(408)，所述置料板(408)左侧表面中部固定连接有滑块(409)。

2.根据权利要求1所述的一种用于水稻种植的插秧装置，其特征在于，所述置料板(408)通过滑轮(407)、滑轨(406)与框架(404)滑动连接，且置料板(408)与框架(404)平行分布，所述框架(404)相对于底盘(1)倾斜分布。

3.根据权利要求1所述的一种用于水稻种植的插秧装置，其特征在于，所述槽辊(402)通过皮带、皮带轮与底盘(1)左侧的滚轮(2)构成传动结构，且滑块(409)通过滑槽(403)与槽辊(402)滑动连接。

4.根据权利要求1所述的一种用于水稻种植的插秧装置，其特征在于，所述底盘(1)右部上方固定连接有放置架(5)，且底盘(1)右部设置有用于插秧的插秧组件(6)，所述插秧组件(6)包括通槽(601)、转轮(602)、转杆(603)和移杆(604)，所述底盘(1)右部开设有通槽(601)，且通槽(601)中部转动连接有多个转轮(602)，所述转轮(602)之间固定连接有转杆(603)，且转杆(603)外侧转动连接有移杆(604)，所述转轮(602)通过皮带、皮带轮与底盘(1)右侧的滚轮(2)构成传动结构。

5.根据权利要求4所述的一种用于水稻种植的插秧装置，其特征在于，所述插秧组件(6)还包括取秧爪(605)、连杆(606)、转轴(607)和撑杆(608)，所述移杆(604)左端固定连接有取秧爪(605)，且移杆(604)右端转动连接有连杆(606)，所述连杆(606)右端转动连接有转轴(607)，且转轴(607)前后两端固定连接有撑杆(608)，所述撑杆(608)与底盘(1)固定连接。

6.根据权利要求1所述的一种用于水稻种植的插秧装置，其特征在于，所述底盘(1)下方前后两侧对称设置有用于调节插秧深度的调节组件(7)，所述调节组件(7)包括套筒(701)、升降杆(702)和卡块(703)，所述底盘(1)左右两侧对称固定连接有套筒(701)，且套筒(701)内固定连接有升降杆(702)，所述套筒(701)下端外侧固定连接有卡块(703)。

7.根据权利要求6所述的一种用于水稻种植的插秧装置，其特征在于，所述调节组件(7)还包括底座(704)、卡槽(705)和浮板(706)，所述套筒(701)下方套接有底座(704)，且底座(704)内壁开设有卡槽(705)，所述底座(704)下端固定连接有浮板(706)，所述卡块(703)通过卡槽(705)与底座(704)滑动连接。

技术总结
本技术公开了一种用于水稻种植的插秧装置，包括底盘和移动组件，所述底盘左右两侧对称设置有滚轮，且底盘左端固定连接有拉把，用于移动秧苗的所述移动组件设置于底盘左部上方，所述移动组件包括支杆、槽辊、滑槽、框架、插槽、滑轨、滑轮、置料板和滑块，所述底盘上表面左部前后两侧对称固定连接有支杆，且支杆之间转动连接有槽辊，所述槽辊表面开设有滑槽，且槽辊右方设置有框架，所述框架下端开设有插槽，且框架右侧表面上下两侧对称开设有滑轨，所述滑轨内嵌合连接有滑轮，且滑轮右方固定连接有置料板，所述置料板左侧表面中部固定连接有滑块。本技术通过各部分零件之间的配合，在插秧时可通过置料板带动秧苗移动，避免取秧爪抓空。

技术研发人员：邓辉宝
受保护的技术使用者：邓辉宝
技术研发日：20220815
技术公布日：2024/1/11
