一种农业灌溉设备的制作方法

本技术涉及农业，具体为一种农业灌溉设备。

背景技术：

1、农业是利用动植物的生长发育规律，通过人工培育来获得产品的产业，农业属于第一产业，研究农业的科学是农学，农业的劳动对象是有生命的动植物，获得的产品是动植物本身，当雨水不足以给农作物供水时，就需要人们对其灌溉，其中涉及到农业灌溉设备，而现有的农业灌溉设备不具备自动化程度高的功能，导致降低了人们的灌溉效率，为此，我们提出一种农业灌溉设备。

技术实现思路

1、本实用新型的目的在于提供一种农业灌溉设备，具备自动化程度高的优点，解决了现有的农业灌溉设备不具备自动化程度高的功能，导致降低了人们灌溉效率的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种农业灌溉设备，包括横板，所述横板顶部的左侧固定连接有水箱，所述水箱顶部的右侧固定安装有水泵，所述水泵的输入端设置有水管，所述水泵的输出端设置有软管，所述水箱顶部的左侧转动连接有分布器，所述分布器的左侧设置有喷头，所述软管的左侧与分布器连通，所述分布器顶部的右侧固定连接有转杆，所述转杆的外表面固定连接有主动齿轮，所述分布器顶部的左侧固定连接有限位杆，所述横板顶部的右侧固定连接有支撑板，所述支撑板顶部的左侧固定安装有伺服电机，所述伺服电机的输出端固定连接有从动齿轮，所述从动齿轮与主动齿轮啮合，所述支撑板顶部左端的内表面开设有限位槽，且限位杆位于限位槽内表面的中端。

3、优选的，所述支撑板顶部的左端固定连接有防护壳，且防护壳位于伺服电机的外表面。

4、优选的，所述水箱顶部右侧开设有注水口，且注水口的内表面设置有阀门，所述水箱内腔的底部设置有导流板。

5、优选的，所述横板顶部的右侧固定连接有电池盒，所述电池盒的内腔设置有蓄电池。

6、优选的，所述横板顶部右侧的前后两端均固定连接有推杆，所述推杆上端的外表面均设置有防滑套。

7、优选的，所述横板底部的四角均设置有滚轮，且滚轮为对称设置。

8、与现有技术相比，本实用新型的有益效果如下：

9、1、本实用新型设置了从动齿轮、软管、水泵和水管，人们首先通过注水口将水箱注满水，人们通过推杆推动设备前进，通过外置控制器开启水泵工作，水泵通过水管将水输送到软管的内腔，并通过软管输送到分布器的内腔，最后通过喷头喷出，通过外置控制器开启伺服电机工作，伺服电机带动从动齿轮转动，从动齿轮通过主动齿轮带动转杆转动，转杆带动分布器转动，使分布器带动喷头转动喷洒，可以增加喷洒面积，同时分布器带动限位杆在限位槽的内表面往复运动，可以控制分布器转动的角度，通过以上结构的配合，达到了自动化程度高的目的，解决了现有的农业灌溉设备不具备自动化程度高的功能，导致降低了人们灌溉效率的问题。

10、2、本实用新型使用前先将蓄电池充电，由于设备都是在户外使用，由蓄电池给整个设备供电。

技术特征：

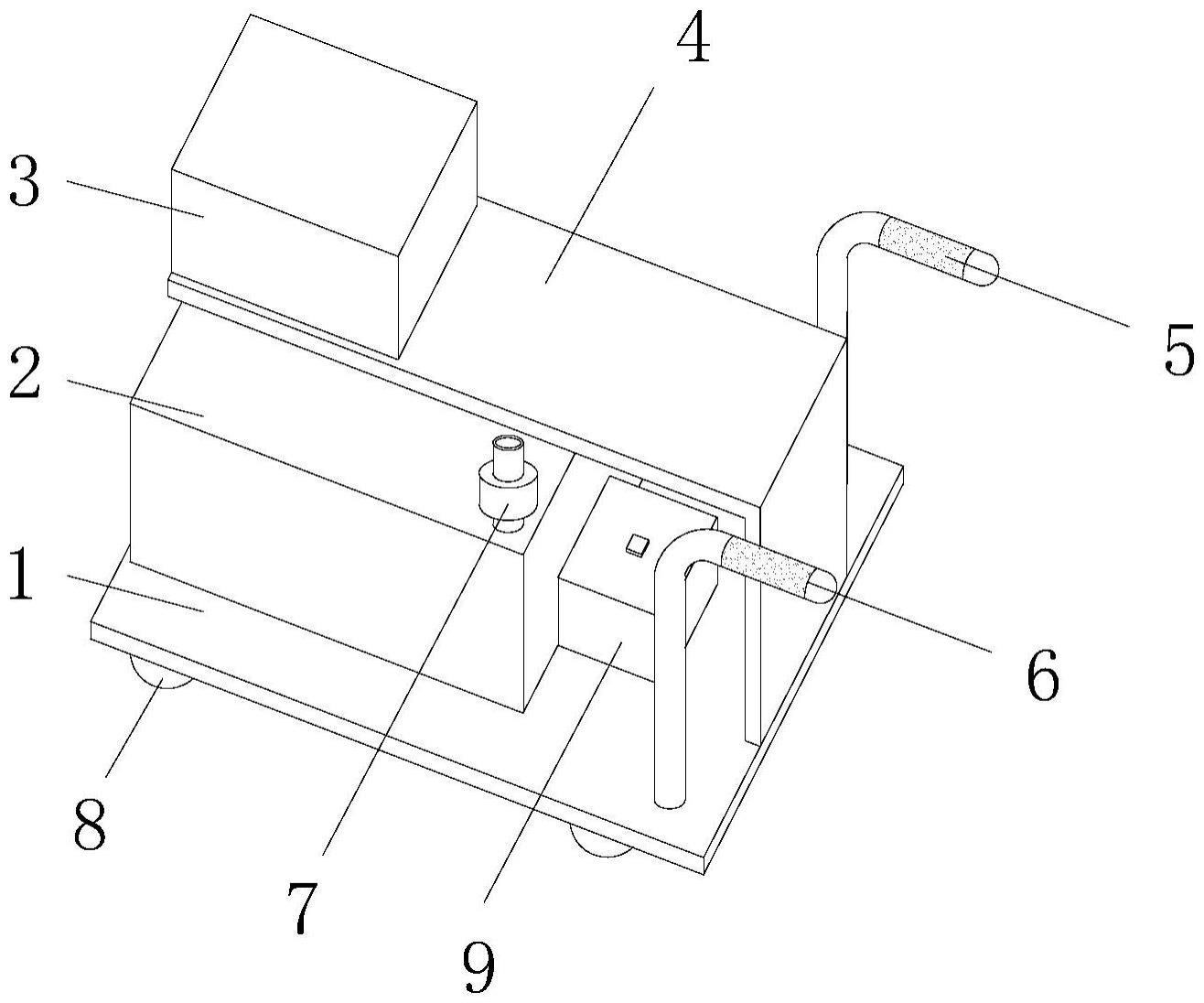

1.一种农业灌溉设备，包括横板(1)，其特征在于：所述横板(1)顶部的左侧固定连接有水箱(2)，所述水箱(2)顶部的右侧固定安装有水泵(16)，所述水泵(16)的输入端设置有水管(17)，所述水泵(16)的输出端设置有软管(15)，所述水箱(2)顶部的左侧转动连接有分布器(11)，所述分布器(11)的左侧设置有喷头，所述软管(15)的左侧与分布器(11)连通，所述分布器(11)顶部的右侧固定连接有转杆(10)，所述转杆(10)的外表面固定连接有主动齿轮(12)，所述分布器(11)顶部的左侧固定连接有限位杆(19)，所述横板(1)顶部的右侧固定连接有支撑板(4)，所述支撑板(4)顶部的左侧固定安装有伺服电机(13)，所述伺服电机(13)的输出端固定连接有从动齿轮(14)，所述从动齿轮(14)与主动齿轮(12)啮合，所述支撑板(4)顶部左端的内表面开设有限位槽(20)，且限位杆(19)位于限位槽(20)内表面的中端。

2.根据权利要求1所述的一种农业灌溉设备，其特征在于：所述支撑板(4)顶部的左端固定连接有防护壳(3)，且防护壳(3)位于伺服电机(13)的外表面。

3.根据权利要求1所述的一种农业灌溉设备，其特征在于：所述水箱(2)顶部右侧开设有注水口(7)，且注水口(7)的内表面设置有阀门，所述水箱(2)内腔的底部设置有导流板(18)。

4.根据权利要求1所述的一种农业灌溉设备，其特征在于：所述横板(1)顶部的右侧固定连接有电池盒(9)，所述电池盒(9)的内腔设置有蓄电池(21)。

5.根据权利要求1所述的一种农业灌溉设备，其特征在于：所述横板(1)顶部右侧的前后两端均固定连接有推杆(6)，所述推杆(6)上端的外表面均设置有防滑套(5)。

6.根据权利要求1所述的一种农业灌溉设备，其特征在于：所述横板(1)底部的四角均设置有滚轮(8)，且滚轮(8)为对称设置。

技术总结
本技术公开了一种农业灌溉设备，包括横板，所述横板顶部的左侧固定连接有水箱，所述水箱顶部的右侧固定安装有水泵，所述水泵的输入端设置有水管，所述水泵的输出端设置有软管，所述水箱顶部的左侧转动连接有分布器，所述分布器的左侧设置有喷头，所述软管的左侧与分布器连通，所述分布器顶部的右侧固定连接有转杆，所述转杆的外表面固定连接有主动齿轮，所述分布器顶部的左侧固定连接有限位杆，所述横板顶部的右侧固定连接有支撑板。本技术设置了从动齿轮、软管、水泵和水管，达到了自动化程度高的目的，解决了现有的农业灌溉设备不具备自动化程度高的功能，导致降低了人们灌溉效率的问题。

技术研发人员：曾仲明,陈世文,张连兴
受保护的技术使用者：宁夏闽宁绿丰农业科技有限公司
技术研发日：20220928
技术公布日：2024/1/12
