一种树苗运输车的制作方法

本技术涉及林业树苗运输，具体为一种树苗运输车。

背景技术：

1、林业是指保护生态环境保持生态平衡，培育和保护森林以取得木材和其他林产品、利用林木的自然特性以发挥防护作用的生产部门，是国民经济的重要组成部分之一，在林业种植过程中通常需要使用运输车对树苗进行运输。

2、如中国实用新型提供了“一种林业工程用树苗运输车”，其公告号为：cn214001708u，该申请包括横板，所述横板的顶部固定连接有壳体，所述横板底部的两侧均固定连接有弹簧，所述弹簧的底部固定连接有底板，所述底板顶部的两侧均固定连接有油缸，所述油缸的内腔设置有活塞杆，所述活塞杆的一端固定连接有第一连接块，所述第一连接块的表面通过转杆活动连接有连接杆，所述连接杆的顶部通过转杆活动连接有第二连接块，所述第二连接块的顶部与横板的底部固定连接，所述底板顶部的两侧均开设有通孔，所述通孔的内腔设置有限位杆，所述限位杆的顶部与横板的底部固定连接，所述壳体正面和背面的顶部均固定连接有连接环，所述壳体正面底部的右侧开设有凹槽，所述凹槽的内壁固定连接有铭牌，所述壳体右侧的顶部固定连接有推杆，现有技术的树苗运输车在对树苗进行运输的过程中由于缺少遮阳防护结构，树苗易受到外界阳光直射而导致水分流失严重，同时无法对树苗进行及时的补水，而降低了树苗后期栽种的成活率。

技术实现思路

1、本实用新型的目的在于提供一种树苗运输车，具备便于对树苗进行补水的同时，能够对树苗进行遮阳防护，提高了树苗成活率的优点，解决了现有技术的树苗运输车在对树苗进行运输的过程中由于缺少遮阳防护结构，树苗易受到外界阳光直射而导致水分流失严重，同时无法对树苗进行及时的补水，而降低了树苗后期栽种成活率的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种树苗运输车，包括运输箱，所述运输箱内腔底部的左端固定连接有固定轴，所述固定轴的表面通过轴承活动连接有l型遮阳盖板，所述l型遮阳盖板的表面活动连接于运输箱的内腔，所述l型遮阳盖板内腔左侧的上端固定安装有伺服电机，所述伺服电机的输出端固定安装有螺杆，所述螺杆的上端螺纹连接有移动板，所述运输箱内腔底部的右端固定连接有水箱，所述水箱外表面左侧的上端与移动板的右端之间通过销轴活动连接有推杆，所述水箱内腔左侧的下端固定安装有水泵，所述水泵的输出端固定安装有波纹伸缩管，所述波纹伸缩管的顶部固定连接有补水喷管，所述水箱外表面的顶部固定连接有放置框。

3、优选的，所述放置框内腔的上端固定连接有海绵套，所述放置框内腔的下端与水箱外表面的顶部之间固定连接有海绵垫。

4、优选的，所述l型遮阳盖板内腔顶部的两端均固定连接有固定支架，所述固定支架的底部固定安装于补水喷管的顶部。

5、优选的，所述l型遮阳盖板内腔左侧的下端固定连接有支撑板，所述螺杆的底部通过轴承活动连接于支撑板的顶部，所述l型遮阳盖板内腔左侧的中端开设有导槽，所述移动板的左侧活动连接于导槽的表面。

6、优选的，所述运输箱外表面右侧的上端固定连接有扶手，所述运输箱外表面底部的四周均通过轴承活动连接有移动轮，所述运输箱外表面右侧的中端固定连接有电池箱，所述电池箱的内腔固定安装有蓄电池。

7、优选的，所述水箱的顶部开设有导流孔，所述水箱内腔的中端固定安装有陶瓷过滤板，所述水箱右侧的上端固定连接有排污管，所述排污管的表面固定安装有排污阀。

8、与现有技术相比，本实用新型的有益效果如下：

9、1、本实用新型通过运输箱内部放置框的设置，便于对林业种植所需运输的树苗进行承载容纳，且通过l型遮阳盖板的设置，能够在运输箱以及放置框的上方形成良好的遮阳防护，避免树苗受到阳光直射曝晒而受到损伤，且通过启动水泵工作能够带动水箱内部的水体，经过管道与波纹伸缩管向补水喷管处输送，并经过补水喷管向放置框内部所放置树苗的表面进行喷淋，从而达到了对树苗进行有效补水的效果，避免树苗在运输的过程中由于缺水而影响后期栽种的成活率，且通过启动伺服电机工作能够带动螺杆进行旋转，并使移动板沿着螺杆的表面向下进行移动，螺杆移动能够带动推杆进行移动，并使推杆对移动板、螺杆与伺服电机进行支撑，并推动l型遮阳盖板沿着运输箱内部固定轴上的轴承处进行旋转，直至l型遮阳盖板能够从放置框的上方脱离后，极大的方便人员对放置框内部的树苗进行拿取，在整体配合的作用下，实现了本林业种植用树苗运输车具备对树苗进行补水功能的同时，能够对树苗进行有效的遮阳防护，有效的避免了苗木在运输过程中受到曝晒或者缺水而影响栽种的成活率，解决了现有技术的树苗运输车在对树苗进行运输的过程中由于缺少遮阳防护结构，树苗易受到外界阳光直射而导致水分流失严重，同时无法对树苗进行及时的补水，而降低了树苗后期栽种成活率的问题。

10、2、本实用新型通过海绵套和海绵垫的设置，能够在放置框内部所放置树苗的上端以及底部形成良好的防护，避免树苗的根部以及枝干在运输的过程中受到磨损，同时能够在补水过程中对水体进行有效的吸附，而有效的保持了同树苗接触的部位能够保持湿润，通过固定支架的设置，达到了对补水喷管进行固定的目的，通过支撑板的设置，达到了对螺杆进行稳定支撑的目的，通过导槽的设置，达到了对移动板进行限位导向的目的，通过导流孔的设置，便于对放置框内部补水过程中所流落的积水回流至水箱的内部，以便于水体循环利用，通过陶瓷过滤板的设置，便于对导流孔处所流落水体中的杂质进行过滤，通过移动轮的设置，提高了整体移动的便捷性，便于人员对整体进行移动。

技术特征：

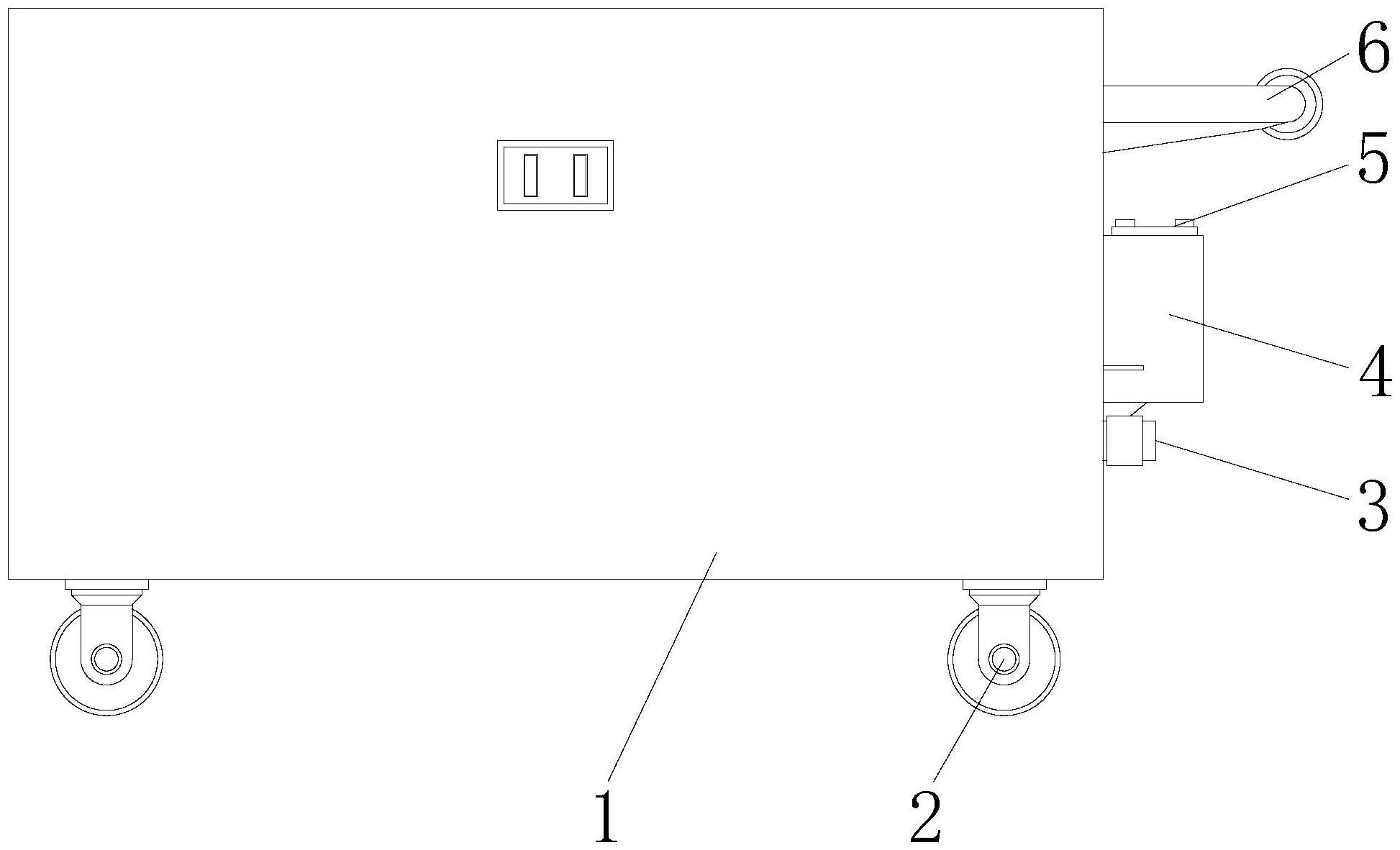

1.一种树苗运输车，包括运输箱(1)，其特征在于：所述运输箱(1)内腔底部的左端固定连接有固定轴(14)，所述固定轴(14)的表面通过轴承活动连接有l型遮阳盖板(8)，所述l型遮阳盖板(8)的表面活动连接于运输箱(1)的内腔，所述l型遮阳盖板(8)内腔左侧的上端固定安装有伺服电机(9)，所述伺服电机(9)的输出端固定安装有螺杆(24)，所述螺杆(24)的上端螺纹连接有移动板(10)，所述运输箱(1)内腔底部的右端固定连接有水箱(16)，所述水箱(16)外表面左侧的上端与移动板(10)的右端之间通过销轴活动连接有推杆(12)，所述水箱(16)内腔左侧的下端固定安装有水泵(20)，所述水泵(20)的输出端固定安装有波纹伸缩管(15)，所述波纹伸缩管(15)的顶部固定连接有补水喷管(23)，所述水箱(16)外表面的顶部固定连接有放置框(17)。

2.根据权利要求1所述的一种树苗运输车，其特征在于：所述放置框(17)内腔的上端固定连接有海绵套(18)，所述放置框(17)内腔的下端与水箱(16)外表面的顶部之间固定连接有海绵垫(19)。

3.根据权利要求1所述的一种树苗运输车，其特征在于：所述l型遮阳盖板(8)内腔顶部的两端均固定连接有固定支架(7)，所述固定支架(7)的底部固定安装于补水喷管(23)的顶部。

4.根据权利要求1所述的一种树苗运输车，其特征在于：所述l型遮阳盖板(8)内腔左侧的下端固定连接有支撑板(13)，所述螺杆(24)的底部通过轴承活动连接于支撑板(13)的顶部，所述l型遮阳盖板(8)内腔左侧的中端开设有导槽(11)，所述移动板(10)的左侧活动连接于导槽(11)的表面。

5.根据权利要求1所述的一种树苗运输车，其特征在于：所述运输箱(1)外表面右侧的上端固定连接有扶手(6)，所述运输箱(1)外表面底部的四周均通过轴承活动连接有移动轮(2)，所述运输箱(1)外表面右侧的中端固定连接有电池箱(4)，所述电池箱(4)的内腔固定安装有蓄电池(5)。

6.根据权利要求1所述的一种树苗运输车，其特征在于：所述水箱(16)的顶部开设有导流孔(21)，所述水箱(16)内腔的中端固定安装有陶瓷过滤板(22)，所述水箱(16)右侧的上端固定连接有排污管(3)，所述排污管(3)的表面固定安装有排污阀。

技术总结
本技术公开了一种树苗运输车，包括运输箱，所述运输箱内腔底部的左端固定连接有固定轴，所述固定轴的表面通过轴承活动连接有L型遮阳盖板，所述L型遮阳盖板的表面活动连接于运输箱的内腔，所述L型遮阳盖板内腔左侧的上端固定安装有伺服电机，所述伺服电机的输出端固定安装有螺杆。本技术通过运输箱、放置框、L型遮阳盖板、水泵、水箱、波纹伸缩管、补水喷管、伺服电机、螺杆、移动板与推杆以及固定轴之间相互配合的作用下，实现了本林业种植用树苗运输车具备对树苗进行补水功能的同时，能够对树苗进行有效的遮阳防护，有效的避免了苗木在运输过程中受到曝晒或者缺水而影响栽种的成活率。
