一种小型沙漠固沙种草机

本技术属于农业种植领域，具体涉及一种小型沙漠固沙种草机。

背景技术：

1、中国地域辽阔，地形复杂，中国的领土上不但有山川、河流、森林、海洋、还有大面积的沙漠。大多数植物在沙漠上无法生长，人类也无法在沙漠上开垦农田；沙漠的沙子与建筑所用的沙子性质不同，也无法作为建材。为了响应提出的绿水青山就是金山银山的政策，国家开始致力于沙漠的治理，在沙漠中植树造林，但是在沙漠中种植的植物并不容易存活，因为沙漠中的大风极其容易将种子吹走。为了提高沙漠中植物的存活率和其他基本建设的效率，首先应考虑防风固沙，防风固沙的有效方法之一就是压沙。压沙就是在沙漠中植入稻草、麦秸之类的作物秸杆，用它们来控制风沙流动，过去人们用铁锹轧入的方法费工费时，大型机械又十分笨拙，能耗大，且仅适用于大面积连片整地作业。本实用新型的目的在于提供一种既能种草又能植入稻草、秸杆等作物，且工作效率高、作业灵活、适用面广的小型沙漠固沙种草机。

技术实现思路

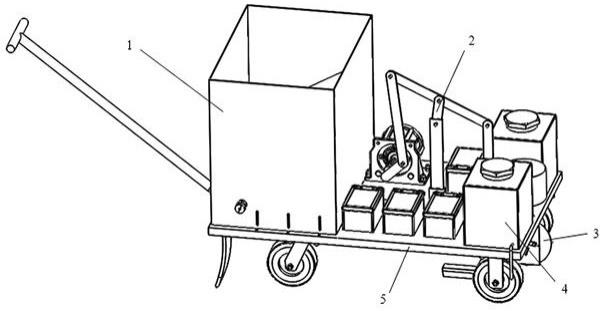

1、本实用新型的目的是提供一种小型沙漠固沙种草机。本实用新型可以提高固沙种草的效率，而且作业灵活，维护方便，实现了固沙种草一体化。为实现以上的目的，本实用新型所设计的小型沙漠固沙种草机主要包括铺草装置（1）、压草装置（2）、播种装置（3）、灌溉装置（4）和支撑装置（5）；铺草装置（1）用犁开沟，并将稻草铺在沟上方，主要包括犁（101）、箱体（102）、联轴器一（103）、直流电机一（104）、滚草轴（105）、隔板（106）；压草装置（2）将稻草在中间处压进沟中，主要包括压锤（201）、连杆一（202）、连杆二（203）、连杆三（204）、连杆四（205）、连杆五（206）、支架（207）、直流电机二（208）、电机座（209）、电瓶（210）、联轴器二（211）、l型支架（212）；播种装置（3）用来播种草种，主要包括支撑板（301）、弹簧（302）、棘轮(303)、棘爪(304)、播种轴(305)、滚动轴承组件(306)、下种滑道(307)、储种瓶(308)、毛刷(309)、驱动轮(310)；灌溉装置（4）用来浇水，主要包括水箱(401)、水泵（402）、水管(403)；支撑装置（5）用来支撑和定位上述各装置，主要包括底板(501)、定向轮(502)、万向轮(503)、拉杆（504）、t型支架（505）、拉杆支架（506）。

2、 犁（101）通过螺栓连接安装在 t型支架（505）上，用来将沙地开沟，犁上具有多排安装孔，可以通过调节犁的安装位置控制开沟的深度；箱体（102）里面的斜坡空间用来存放稻草；直流电机一（104）固定在箱体（102）的侧面的隔板（106）上，直流电机一（104）的输出轴通过联轴器一（103）与滚草轴（105）连接；滚草轴（105）两端安装在箱体（102）两侧的圆孔中，滚草轴（105）上的细圆柱在滚草轴（105）转动的过程中拨动稻草，保证稻草均匀地铺到沙沟上方。

3、直流电机二（208）安装在电机座（209）上，电机座（209）固定在底板（501）上；直流电机二（208）的输出轴通过联轴器二（211）与连杆五（206）的一端相连，连杆五（206）通过销轴与连杆四（205）连接，连杆四（205）通过销轴与连杆二（203）连接，连杆二（203）通过销轴与连杆一（202）、连杆三（204）连接，连杆三（204）通过销轴与支架（207）连接，连杆一（202）通过底板（501）上的槽孔与压锤（201）连接在一起，支架（207）通过螺栓安装在l型支架（212）上，l型支架（212）通过螺栓安装在底板（501）上；电瓶（210）固定在底板（501）的凹槽上，电瓶（210）用来给直流电机二（208）供电；直流电机二（208）转动通过各个连杆的传动后带动着压锤（201）上下运动，压锤（201）的上下运动将稻草压到沙地中。

4、支撑板（301）上面通过螺栓连接固定在底板（501）上；储种瓶（308）的上部分为圆柱体，下部分为圆锥体，储种瓶（308）与下种滑道（307）通过螺纹连接在一起；下种滑道（307）上部分为圆柱体，中部分为长方体，下部分为横向的圆柱体，下种滑道（307）插在底板（501）的槽中，下种滑道（307）侧面通过螺钉安装在支撑板（301）上；下种滑道（307）下部的孔与播种轴（305）装配，播种轴（305）为两端有螺纹的阶梯轴，播种轴（305）中部一段有多个沿周向均布的槽；棘轮（303）通过螺纹连接安装在播种轴（305）上，棘轮（303）一侧有套筒结构，安装在轴端的螺母定位棘轮（303）；棘爪（304）通过螺栓安装在支撑板（301）上，棘爪（304）和支撑板（301）间的弹簧（302）使棘爪（304）紧贴棘轮（303）；滚动轴承组件（306）的轴承内孔通过过盈配合与播种轴（305）装配，滚动轴承组件（306）的轴承座通过螺钉固定在下种滑道（307）；毛刷（309）通过螺钉连接固定在下种滑道（307）上；驱动轮（310）通过螺纹安装在播种轴（305）上，用安装在播种轴（305）端的螺母定位驱动轮（310），驱动轮（310）上均布多个方形块；储种瓶（308）中的种子沿下种滑道（307）往下滑落到播种轴（305）上的槽中，驱动轮（310）带动播种轴（305）和棘轮（303）旋转，种子通过毛刷（309）上的空隙落入下种滑道（307）的下端开槽的空间，落入到沙地上；棘爪（304）防止棘轮（303）和播种轴（305）反转，保证种子从毛刷（309）侧落出；拧动棘轮（303），使棘轮（303）靠近或远离毛刷（309），通过棘轮（303）一侧套筒的挤压，使毛刷（309）的空隙变小或变大，使种子落下的流量变小或变大，调节种种子的流量。

5、水箱（401）固定在底板（501）的凹槽中，水泵（402）放在水箱（401）内部，电瓶（210）给水泵（402）供电，水泵（402）通过水管（403）将水箱（401）中的水输送到沙地里，湿度传感器可以检测沙土的水分来调整供水量。

6、底板（501）用来支撑和定位上述装置，两个定向轮（502）和两个万向轮（503）通过螺栓与底板（501）连接；拉杆（504）通过螺栓与拉杆支架（506）相连，拉杆支架（506）通过螺钉与t型支架（505）相连，t型支架（505）固定在底板（501）上。

技术特征：

1.一种小型沙漠固沙种草机，其特征是，主要由铺草装置（1）、压草装置（2）、播种装置（3）、灌溉装置（4）和支撑装置（5）组成；铺草装置（1）用犁开沟，并将稻草铺在沟上方，主要包括犁（101）、箱体（102）、联轴器一（103）、直流电机一（104）、滚草轴（105）、隔板（106）；压草装置（2）将稻草在中间处压进沟中，主要包括压锤（201）、连杆一（202）、连杆二（203）、连杆三（204）、连杆四（205）、连杆五（206）、支架（207）、直流电机二（208）、电机座（209）、电瓶（210）、联轴器二（211）、l型支架（212）；播种装置（3）用来播种草种，主要包括支撑板（301）、弹簧（302）、棘轮(303)、棘爪(304)、播种轴(305)、滚动轴承组件(306)、下种滑道(307)、储种瓶(308)、毛刷(309)、驱动轮(310)；灌溉装置（4）用来浇水，主要包括水箱(401)、水泵（402）、水管(403)；支撑装置（5）用来支撑和定位上述各装置，主要包括底板(501)，定向轮(502)、万向轮(503)、拉杆（504）、t型支架（505）、拉杆支架（506）。

2.根据权利要求1所述的一种小型沙漠固沙种草机，其特征是，犁（101）通过螺栓连接安装在 t型支架（505）上，用来将沙地开沟，犁上具有多排安装孔，可以通过调节犁的安装位置控制开沟的深度；箱体（102）里面的斜坡空间用来存放稻草；直流电机一（104）固定在箱体（102）的侧面的隔板（106）上，直流电机一（104）的输出轴通过联轴器一（103）与滚草轴（105）连接；滚草轴（105）两端安装在箱体（102）两侧的圆孔中，滚草轴（105）上的细圆柱在滚草轴（105）转动的过程中拨动稻草，保证稻草均匀的铺到沙沟上方。

3.根据权利要求1所述的一种小型沙漠固沙种草机，其特征是，直流电机二（208）安装在电机座（209）上，电机座（209）固定在底板（501）上；直流电机二（208）的输出轴通过联轴器二（211）与连杆五（206）的一端相连，连杆五（206）通过销轴与连杆四（205）连接，连杆四（205）通过销轴与连杆二（203）连接，连杆二（203）通过销轴与连杆一（202）、连杆三（204）连接，连杆三（204）通过销轴与支架（207）连接，连杆一（202）通过底板（501）上的槽孔与压锤（201）连接在一起，支架（207）通过螺栓安装在l型支架（212）上，l型支架（212）通过螺栓安装在底板（501）上；电瓶（210）固定在底板（501）的凹槽上，电瓶（210）用来给直流电机二（208）供电；直流电机二（208）转动通过各个连杆的传动后带动着压锤（201）上下运动，压锤（201）的上下运动将稻草压到沙地中。

4.根据权利要求1所述的一种小型沙漠固沙种草机，其特征是，支撑板（301）上面通过螺栓连接固定在底板（501）上；储种瓶（308）的上部分为圆柱体，下部分为圆锥体，储种瓶（308）与下种滑道（307）通过螺纹连接在一起；下种滑道（307）上部分为圆柱体，中部分为长方体，下部分为横向的圆柱体，下种滑道（307）插在底板（501）的槽中，下种滑道（307）侧面通过螺钉安装在支撑板（301）上；下种滑道（307）下部的孔与播种轴（305）装配，播种轴（305）为两端有螺纹的阶梯轴，播种轴（305）中部一段有多个沿周向均布的槽；棘轮（303）通过螺纹连接安装在播种轴（305）上，棘轮（303）一侧有套筒结构，安装在播种轴端的螺母定位棘轮（303）；棘爪（304）通过螺栓安装在支撑板（301）上，棘爪（304）和支撑板（301）间的弹簧（302）使棘爪（304）紧贴棘轮（303）；滚动轴承组件（306）的轴承内孔通过过盈配合与播种轴（305）装配，滚动轴承组件（306）的轴承座通过螺钉固定在下种滑道（307）；毛刷（309）通过螺钉连接固定在下种滑道（307）上；驱动轮（310）通过螺纹安装在播种轴（305）上，用安装在播种轴（305）端的螺母定位驱动轮（310），驱动轮（310）上均布多个方形块；驱动轮（310）带动播种轴（305）和棘轮（303）旋转，种子通过毛刷（309）上的空隙落入下种滑道（307）的下端开槽的空间，落入到沙地上。

5.根据权利要求1所述的一种小型沙漠固沙种草机，其特征是，水箱（401）固定在底板（501）的凹槽中，水泵（402）放在水箱（401）内部，电瓶（210）给水泵（402）供电，水泵（402）通过水管（403）将水箱（401）中的水输送到沙地里，湿度传感器可以检测沙土的水分来调整供水量。

6.根据权利要求1所述的一种小型沙漠固沙种草机，其特征是，底板（501）用来支撑和定位上述装置，两个定向轮（502）和两个万向轮（503）通过螺栓与底板（501）连接；拉杆（504）通过螺栓与拉杆支架（506）相连，拉杆支架（506）通过螺钉与t型支架（505）相连，t型支架（505）固定在底板（501）上。

技术总结
本技术所设计的一种小型沙漠固沙种草机包括铺草装置、压草装置、播种装置、灌溉装置和支撑装置。铺草装置用犁开沟，将稻草铺在沟上方，主要包括犁、箱体、联轴器、直流电机、滚草轴、隔板；压草装置将稻草压进沟中，主要包括压锤、连杆、直流电机、电机座、电瓶、L型支架；播种装置播种草种，主要包括支撑板、弹簧、棘轮、棘爪、播种轴、滚动轴承组件、下种滑道、储种瓶、毛刷、驱动轮；灌溉装置用来浇水，主要包括水箱、水泵、水管；支撑装置支撑和定位上述各装置，主要包括底板、定向轮、万向轮、拉杆、T型支架、拉杆支架；本技术实现了铺草、播种、浇水一体化操作，避免了传统大型种草机械的繁重，操作方便、作业灵活，效果好。

技术研发人员：徐天文,李书涵,顾鸣,刘津秀,李铭,刘美莲,陶春生,吴雪,张小青
受保护的技术使用者：北京工商大学
技术研发日：20221016
技术公布日：2024/1/11
