一种多功能的电蚊拍的制作方法

本技术涉及电蚊拍，特别涉及一种多功能的电蚊拍。

背景技术：

1、电蚊拍是一种用于灭杀蚊子的工具，为了提高电蚊拍的功能性，会在电蚊拍内安装诱蚊灯，使得电蚊拍可在夜间时与诱蚊灯配合实现自动诱蚊并灭杀，但是现在的电蚊拍在使用者主动进行灭蚊时，大多只能对趴在墙壁四周的蚊子进行灭杀，对天花板上趴着的蚊子无法直接进行灭杀，降低了电蚊拍的适用性。

技术实现思路

1、本实用新型的目的在于提供一种多功能的电蚊拍，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种多功能的电蚊拍，包括：

3、连接框，所述连接框外壁的下方设置有手柄；

4、调节机构，所述调节机构设置于连接框和手柄之间；

5、辅助机构，所述辅助机构设置于手柄的背面；

6、支撑机构，所述支撑机构设置于手柄的底端；

7、诱蚊机构，所述诱蚊机构设置于连接框的内部。

8、优选的，所述调节机构包括转环，所述连接框的外壁开设有连接槽，所述转环转动连接于连接槽的内壁，所述转环的底端与手柄的顶端固定连接。

9、优选的，所述辅助机构包括转柄，所述转柄设置于手柄的背面，所述转柄与手柄之间设置有转动机构。

10、优选的，所述转动机构包括转杆和转孔，所述转杆固定连接于手柄的背面，所述转孔开设于转柄的正面，所述转杆穿插设置于转孔的内壁，所述转柄的背面设置有锁紧机构。

11、优选的，所述锁紧机构包括定位盖，所述定位盖的正面开设有螺纹孔，所述转杆的外壁开设有外螺纹槽，所述外螺纹槽的外壁与螺纹孔的内壁螺纹连接。

12、优选的，所述支撑机构包括支撑底座，所述支撑底座的顶端开设有插孔，所述手柄的底端与插孔的内壁活动穿插连接。

13、优选的，所述插孔的内壁贴设有橡胶套，所述橡胶套的内壁与手柄的外壁之间呈过盈配合。

14、优选的，所述诱蚊机构包括诱蚊灯，所述诱蚊灯设置于连接框的内部。

15、本实用新型的技术效果和优点：

16、(1)本实用新型利用调节机构和辅助机构的设置，通过调节机构将连接框转动至与手柄垂直，然后通过辅助机构延长手柄的使用长度，即可将连接框卡在天花板上，从而对天花板上趴着的蚊子进行灭杀，提高了电蚊拍的适用性；

17、(2)本实用新型利用定位盖、外螺纹槽和螺纹孔的配合，通过外螺纹槽与螺纹孔配合，使得定位盖在转杆上移动，直到定位盖紧紧抵住转柄，使得转柄与手柄固定，避免转柄出现自动转动的现象，提高了转柄使用的稳定性。

技术特征：

1.一种多功能的电蚊拍，其特征在于，包括：

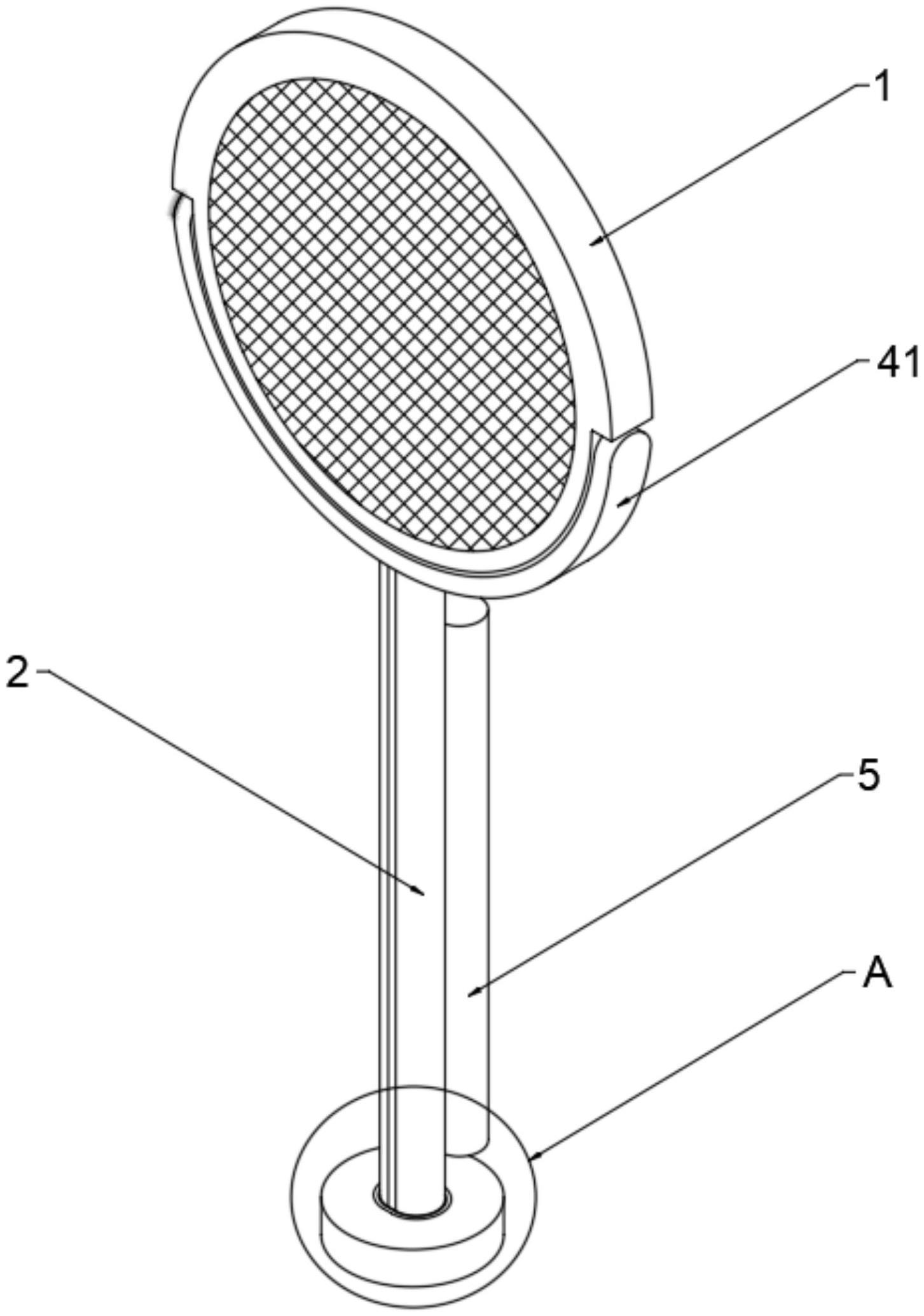

2.根据权利要求1所述的一种多功能的电蚊拍，其特征在于，所述调节机构包括转环(41)，所述连接框(1)的外壁开设有连接槽(4)，所述转环(41)转动连接于连接槽(4)的内壁，所述转环(41)的底端与手柄(2)的顶端固定连接。

3.根据权利要求1所述的一种多功能的电蚊拍，其特征在于，所述辅助机构包括转柄(5)，所述转柄(5)设置于手柄(2)的背面，所述转柄(5)与手柄(2)之间设置有转动机构。

4.根据权利要求3所述的一种多功能的电蚊拍，其特征在于，所述转动机构包括转杆(52)和转孔(51)，所述转杆(52)固定连接于手柄(2)的背面，所述转孔(51)开设于转柄(5)的正面，所述转杆(52)穿插设置于转孔(51)的内壁，所述转柄(5)的背面设置有锁紧机构。

5.根据权利要求4所述的一种多功能的电蚊拍，其特征在于，所述锁紧机构包括定位盖(53)，所述定位盖(53)的正面开设有螺纹孔(54)，所述转杆(52)的外壁开设有外螺纹槽(55)，所述外螺纹槽(55)的外壁与螺纹孔(54)的内壁螺纹连接。

6.根据权利要求1所述的一种多功能的电蚊拍，其特征在于，所述支撑机构包括支撑底座(6)，所述支撑底座(6)的顶端开设有插孔(61)，所述手柄(2)的底端与插孔(61)的内壁活动穿插连接。

7.根据权利要求6所述的一种多功能的电蚊拍，其特征在于，所述插孔(61)的内壁贴设有橡胶套(62)，所述橡胶套(62)的内壁与手柄(2)的外壁之间呈过盈配合。

8.根据权利要求1所述的一种多功能的电蚊拍，其特征在于，所述诱蚊机构包括诱蚊灯(3)，所述诱蚊灯(3)设置于连接框(1)的内部。

技术总结
本技术公开了一种多功能的电蚊拍，包括连接框、调节机构、辅助机构、支撑机构和诱蚊机构，连接框外壁的下方设置有手柄，调节机构设置于连接框和手柄之间，辅助机构设置于手柄的背面，支撑机构设置于手柄的底端，诱蚊机构设置于连接框的内部。本技术利用调节机构和辅助机构的设置，通过调节机构将连接框转动至与手柄垂直，然后通过辅助机构延长手柄的使用长度，即可将连接框卡在天花板上，从而对天花板上趴着的蚊子进行灭杀，提高了电蚊拍的适用性。

技术研发人员：林媛,孙苑方
受保护的技术使用者：广东纬达斯科技有限公司
技术研发日：20221021
技术公布日：2024/1/13
