一种具有恒温消毒功能的棉花种子育种装置的制作方法

本技术涉及棉花种植，具体为一种具有恒温消毒功能的棉花种子育种装置。

背景技术：

1、棉花是世界上最主要的农作物之一，产量大、生产成本低，使棉制品价格比较低廉。棉纤维能制成多种规格的织物，从轻盈透明的巴里纱到厚实的帆布和厚平绒，适于制作各类衣服、家具布和工业用布。种子在进行播种之前需要对其进行一定程度的培育，以便容易发芽成长，提高发芽率。种子的培育对温度有一定的要求，同时还要提供一定量的营养液，不同的种子要求不同，且种子培育在不同的时间段对温度的要求也有细微的差异；棉花种子在种植入土之前需要进行恒温消毒操作和浸种补水操作，从而提高成活率。

2、传统的恒温消毒方式是通过太阳照射的作用进行消毒，但很容易受环境影响，但是现有的育种装置，虽然有良好的消毒环境，但是在浸种过程中，种子容易漂浮起来，导致湿度不均匀，同时，浸种后无法将种子快速干燥，影响后续处理的效率，因此我们需要提出一种具有恒温消毒功能的棉花种子育种装置。

技术实现思路

1、本实用新型的目的在于提供一种具有恒温消毒功能的棉花种子育种装置，可以在保证良好的消毒环境的同时，并保证对种子进行浸种补水的操作，同时，能够在浸种后对种子进行快速干燥，提高后续处理的效果，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供：一种具有恒温消毒功能的棉花种子育种装置，包括壳体、安装框和调节组件，所述壳体的底部安装有电动缸，所述电动缸的输出端通过加强肋连接有浸液箱，所述浸液箱的两端滑动连接壳体的内部，所述浸液箱的上方设置有网箱，所述壳体一侧安装有干燥箱，所述干燥箱内部设置有加热丝，所述干燥箱的内腔顶部安装有杀菌灯；

3、所述调节组件还包括有定位轴和安装框，所述安装框的两端连接有定位轴，所述定位轴转动安装在壳体上。

4、优选的，所述调节组件还包括有限位架和从动齿轮，所述限位架安装在安装框的底部，所述从动齿轮安装在定位轴的一端，所述网箱安装在限位架的内部。

5、优选的，所述限位架的表面一侧安装有锁扣，所述壳体的一侧安装有伺服电机，所述伺服电机的输出端传动连接从动齿轮。

6、优选的，所述壳体的一侧安装有固定板，所述固定板的顶部安装有电动推杆。

7、优选的，所述电动推杆的伸出端连接有卡杆，所述卡杆的两端滑动连接壳体上，所述卡杆的一端活动卡接在安装框。

8、优选的，所述浸液箱的两端安装有导向块，所述壳体内壁开设有导向槽，所述导向块滑动连接在导向槽内。

9、优选的，所述加热丝的一侧设有风机，所述风机安装在干燥箱上。

10、与现有技术相比，本实用新型的有益效果是：

11、1、本实用新型通过干燥箱和杀菌灯等结构的设计，通过安装在壳体内腔顶部的杀菌灯，可以对种子起到一定的消毒效果，通过安装在干燥箱内部的加热丝，可以对干燥箱内部环境进行加热，并且通过加热丝一侧的风机，将加热的热量进行向种子进行输送，可以提高种子干燥的效率，提高后续的处理效果；通过壳体底部的电动缸可以对浸液箱的位置进行升高，将网箱内的种子进行浸种操作；

12、2、本实用新型通过调节组件等结果的设计，并将网箱通过锁扣安装在限位架内，通过安装在壳体一侧的伺服电机，可以带动安装有从动齿轮的定位轴进行转动，使得安装框进行旋转，从而对网箱进行翻转，进一步提高消毒的效果，并进一步提高浸种后干燥的效率。

技术特征：

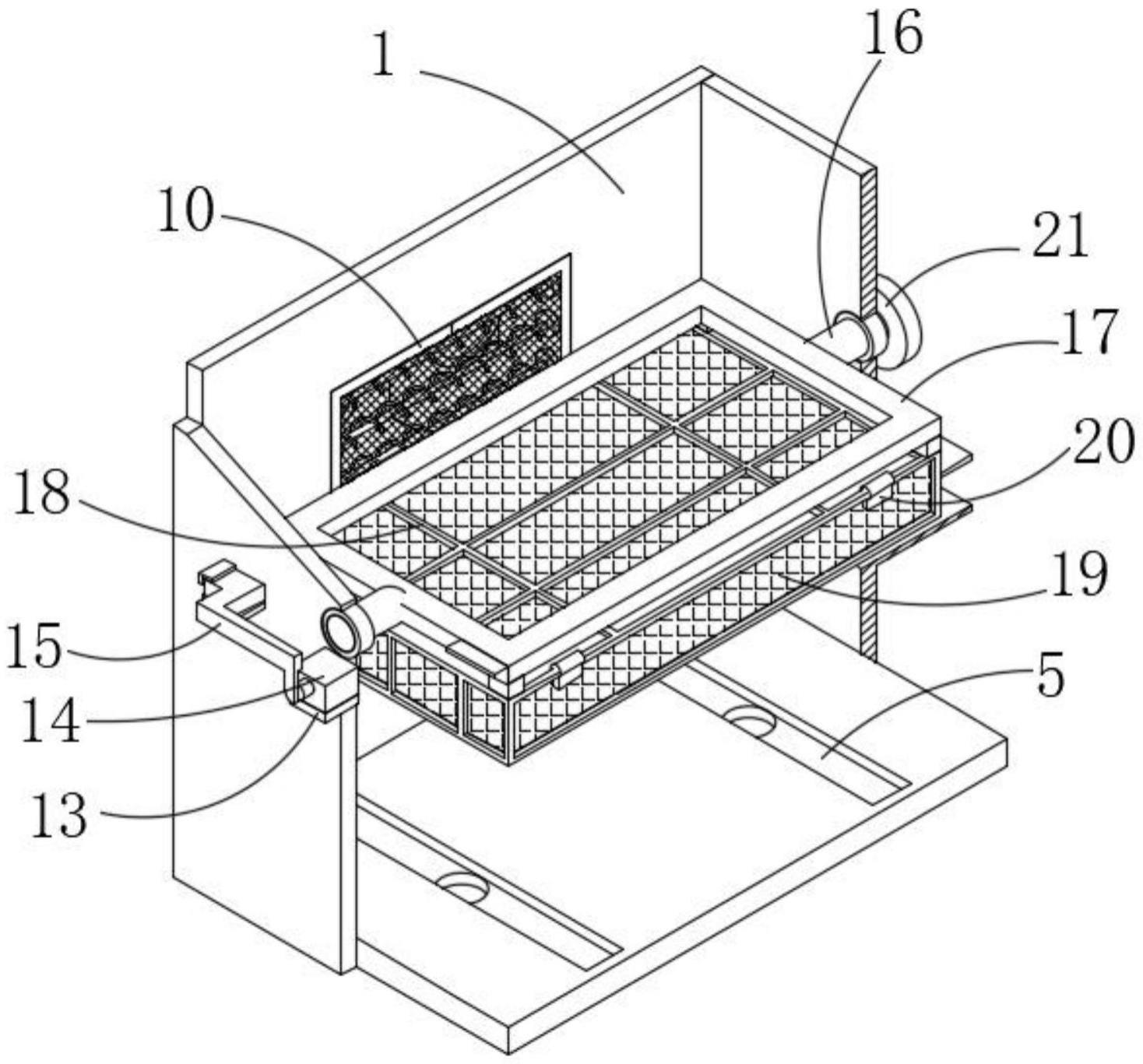

1.一种具有恒温消毒功能的棉花种子育种装置，包括壳体(1)、安装框(17)和调节组件，其特征在于：所述壳体(1)的底部安装有电动缸(6)，所述电动缸(6)的输出端通过加强肋(7)连接有浸液箱(8)，所述浸液箱(8)的两端滑动连接壳体(1)的内部，所述浸液箱(8)的上方设置有网箱(19)，所述壳体(1)一侧安装有干燥箱(10)，所述干燥箱(10)内部设置有加热丝(11)，所述干燥箱(10)的内腔顶部安装有杀菌灯(24)；

2.根据权利要求1所述的一种具有恒温消毒功能的棉花种子育种装置，其特征在于：所述调节组件还包括有限位架(18)和从动齿轮(21)，所述限位架(18)安装在安装框(17)的底部，所述从动齿轮(21)安装在定位轴(16)的一端，所述网箱(19)安装在限位架(18)的内部。

3.根据权利要求2所述的一种具有恒温消毒功能的棉花种子育种装置，其特征在于：所述限位架(18)的表面一侧安装有锁扣(20)，所述壳体(1)的一侧安装有伺服电机(22)，所述伺服电机(22)的输出端传动连接从动齿轮(21)。

4.根据权利要求3所述的一种具有恒温消毒功能的棉花种子育种装置，其特征在于：所述壳体(1)的一侧安装有固定板(13)，所述固定板(13)的顶部安装有电动推杆(14)。

5.根据权利要求4所述的一种具有恒温消毒功能的棉花种子育种装置，其特征在于：所述电动推杆(14)的伸出端连接有卡杆(15)，所述卡杆(15)的两端滑动连接壳体(1)上，所述卡杆(15)的一端活动卡接在安装框(17)。

6.根据权利要求1所述的一种具有恒温消毒功能的棉花种子育种装置，其特征在于：所述浸液箱(8)的两端安装有导向块(9)，所述壳体(1)内壁开设有导向槽(4)，所述导向块(9)滑动连接在导向槽(4)内。

7.根据权利要求1所述的一种具有恒温消毒功能的棉花种子育种装置，其特征在于：所述加热丝(11)的一侧设有风机(12)，所述风机(12)安装在干燥箱(10)上。

技术总结
本技术公开了一种具有恒温消毒功能的棉花种子育种装置，属于棉花种植技术领域，包括壳体、安装框和调节组件，所述壳体的底部安装有电动缸，所述电动缸的输出端通过加强肋连接有浸液箱，所述浸液箱的两端滑动连接壳体的内部；本技术通过杀菌灯可以对种子起到一定的消毒效果，并通过干燥箱内部的加热丝，对干燥箱内部环境进行加热，通过风机可以提高种子干燥的效率，提高后续的处理效果；通过电动缸可以对浸液箱的位置进行调节，方便对种子进行浸种操作；并将网箱通过锁扣安装在限位架内，通过伺服电机带动安装有从动齿轮转动，使得安装框进行旋转，从而对网箱进行翻转，保证消毒的效果，并进一步提高浸种后干燥的效率。

技术研发人员：徐玲,雷雅宾,张磊
受保护的技术使用者：新疆守信种业科技有限责任公司
技术研发日：20221024
技术公布日：2024/1/12
