一种用于瓜果种植用多功能育苗床的制作方法

本申请涉及育苗床，尤其涉及一种用于瓜果种植用多功能育苗床。

背景技术：

1、瓜果种植技术，是一种农业的种植技术，主要适用于一些如：西瓜、冬瓜、草莓等农产品的培育技术，在进行此类瓜果种植时，为了保证成活率，常常会先将瓜果的种子放置在特定的育苗床进行育苗，并筛选出品种较为优良的瓜果苗，再进行栽种，这样可以大大的提高种苗时的成活率，在进行育苗时就会使用到育苗床。

2、现有的育苗床，主要有支架、床苗网片、床苗边框、培土盒组成，在使用的过程中，首先在支架上安装培土盒，再向培土盒中放入培土，然后将床苗边框固定在支架上，接着将床苗网片放置在培土上，最后向培土中放入种子，由于培育的种苗种类不同，所需要使用的培土厚度也需要按照不同种类进行设置，现有的育苗床，只能通过更换培土盒来改变培土的厚度，再更换培土盒时，需要先将培土盒从装置上拆卸再重新安装，容易造成人力资源浪费的问题。

技术实现思路

1、本实用新型的目的在于提供一种用于瓜果种植用多功能育苗床，以解决上述背景技术中提出的问题。

2、本申请实施例采用下述技术方案：

3、一种用于瓜果种植用多功能育苗床，包括下支架，所述下支架的左侧固定连接有外壳，所述外壳的上表面固定连接有育苗边框，所述育苗边框的内壁固定连接有调节结构，所述调节结构包括与育苗边框内壁连接的床苗网片，所述育苗边框的上表面固定连接有挡板，所述下支架的顶端固定连接有上支架，所述上支架的顶端固定连接有平台，所述平台的下表面固定连接有育苗灯。

4、优选的，所述调节结构还包括与外壳内底壁转动连接的螺纹杆，所述螺纹杆的表面螺纹连接有调节板，所述调节板的侧面与外壳的内壁滑动连接，所述螺纹杆的顶端固定连接有限位块。

5、优选的，所述调节结构还包括与螺纹杆表面固定连接的一级锥齿轮，所述外壳的右侧开设有转孔，所述转孔的内壁转动连接有转动杆。

6、优选的，所述调节结构还包括与转动杆右端固定连接的旋钮，所述转动杆远离旋钮的一端固定连接有二级锥齿轮，所述一级锥齿轮与二级锥齿轮啮合。

7、优选的，所述平台的下表面固定连接有储水管，所述储水管的下表面开设有出水孔，所述出水孔的内壁固定连接有喷头，所述平台的上表面开设有贯穿储水管内顶壁的连接孔，所述连接孔的内壁固定连接有出水管，所述出水管的表面固定连接有水阀。

8、优选的，所述平台的上表面固定连接有固定块，所述固定块的上表面固定连接有水箱，所述水箱的上表面开设有注水口，所述注水口的内壁螺纹连接有密封盖，所述水箱的左侧开设有出水口，出水口的内壁固定连接有分流管，所述分流管的左侧开设有分流口，所述分流口的内壁与出水管远离储水管的一端固定连接。

9、本申请实施例采用的上述至少一个技术方案能够达到以下有益效果：

10、其一，本实用新型中，通过转动旋钮，旋钮带动转动杆转动，转动杆带动二级锥齿轮转动，二级锥齿轮带动一级锥齿轮转动，一级锥齿轮带动螺纹杆转动，螺纹杆带动调节板上下调节高度，根据需要育种的类型将调节板调整到合适的高度，通过向外壳内倒入培土，淹没至床苗网片的下表面，向床苗网片的孔洞内撒入瓜果种子，解决了培土盒重复拆卸安装，造成人力资源浪费的问题。

11、其二，本实用新型中，通过通过出水管将分流管内的培养液输送至储水管内，通过喷头撒入培土中，解决了采用人工灌溉导致浪费人力资源的情况，当需要进行光照时，启动育苗灯，对种苗进行光照，促进其光合作用。

技术特征：

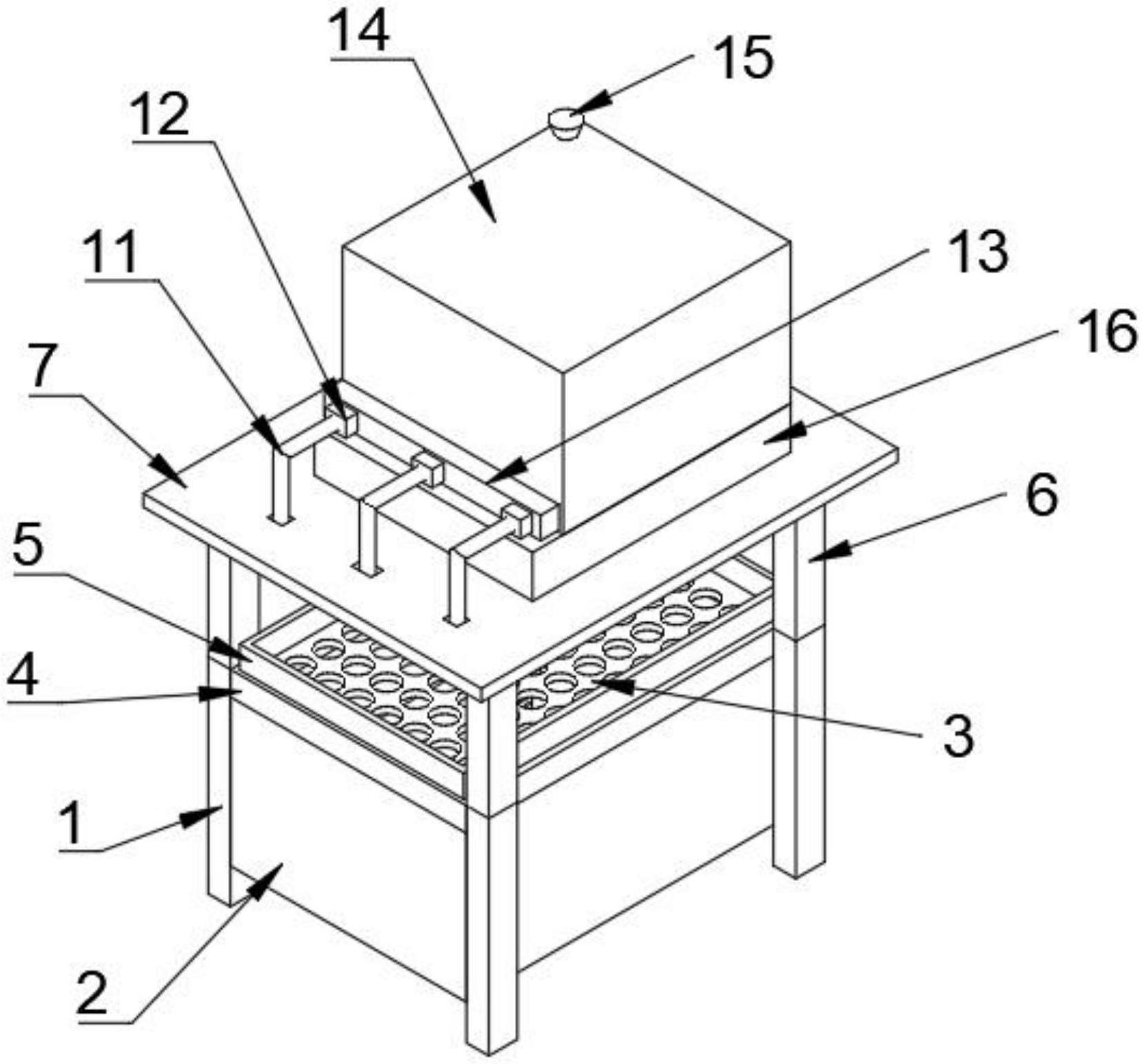

1.一种用于瓜果种植用多功能育苗床，包括下支架(1)，其特征在于：所述下支架(1)的左侧固定连接有外壳(2)，所述外壳(2)的上表面固定连接有育苗边框(4)，所述育苗边框(4)的内壁固定连接有调节结构(3)，所述调节结构(3)包括与育苗边框(4)内壁连接的床苗网片(307)，所述育苗边框(4)的上表面固定连接有挡板(5)，所述下支架(1)的顶端固定连接有上支架(6)，所述上支架(6)的顶端固定连接有平台(7)，所述平台(7)的下表面固定连接有育苗灯(10)。

2.根据权利要求1所述的一种用于瓜果种植用多功能育苗床，其特征在于：所述调节结构(3)还包括与外壳(2)内底壁转动连接的螺纹杆(301)，所述螺纹杆(301)的表面螺纹连接有调节板(302)，所述调节板(302)的侧面与外壳(2)的内壁滑动连接，所述螺纹杆(301)的顶端固定连接有限位块(308)。

3.根据权利要求2所述的一种用于瓜果种植用多功能育苗床，其特征在于：所述调节结构(3)还包括与螺纹杆(301)表面固定连接的一级锥齿轮(303)，所述外壳(2)的右侧开设有转孔，所述转孔的内壁转动连接有转动杆(305)。

4.根据权利要求3所述的一种用于瓜果种植用多功能育苗床，其特征在于：所述调节结构(3)还包括与转动杆(305)右端固定连接的旋钮(306)，所述转动杆(305)远离旋钮(306)的一端固定连接有二级锥齿轮(304)，所述一级锥齿轮(303)与二级锥齿轮(304)啮合。

5.根据权利要求1所述的一种用于瓜果种植用多功能育苗床，其特征在于：所述平台(7)的下表面固定连接有储水管(8)，所述储水管(8)的下表面开设有出水孔，所述出水孔的内壁固定连接有喷头(9)，所述平台(7)的上表面开设有贯穿储水管(8)内顶壁的连接孔，所述连接孔的内壁固定连接有出水管(11)，所述出水管(11)的表面固定连接有水阀(12)。

6.根据权利要求5所述的一种用于瓜果种植用多功能育苗床，其特征在于：所述平台(7)的上表面固定连接有固定块(16)，所述固定块(16)的上表面固定连接有水箱(14)，所述水箱(14)的上表面开设有注水口，所述注水口的内壁螺纹连接有密封盖(15)，所述水箱(14)的左侧开设有出水口，出水口的内壁固定连接有分流管(13)，所述分流管(13)的左侧开设有分流口，所述分流口的内壁与出水管(11)远离储水管(8)的一端固定连接。

技术总结
本技术公开了一种用于瓜果种植用多功能育苗床，包括下支架，所述下支架的左侧固定连接有外壳，所述外壳的上表面固定连接有育苗边框，所述育苗边框的内壁固定连接有调节结构，所述调节结构包括与育苗边框内壁连接的床苗网片，所述育苗边框的上表面固定连接有挡板，所述下支架的顶端固定连接有上支架，所述上支架的顶端固定连接有平台，所述平台的下表面固定连接有育苗灯。本技术通过转动旋钮，旋钮带动转动杆转动，转动杆带动二级锥齿轮转动，二级锥齿轮带动一级锥齿轮转动，一级锥齿轮带动螺纹杆转动，螺纹杆带动调节板上下调节高度，解决了培土盒重复拆卸安装，造成人力资源浪费的问题。

技术研发人员：赵立新
受保护的技术使用者：烟台满山红农业发展有限公司
技术研发日：20221031
