养殖用圈养床的制作方法

本申请涉及圈养床，尤其涉及一种养殖用圈养床。

背景技术：

1、绒山羊是一类以生产山羊绒为主的山羊品种，种羊即留作种用的羊，顾名思义，绒山羊种羊是一类用于提供绒山羊繁殖的种源的一类绒山羊。绒山羊是我国一种独特的生物资源，是经过长期的自然选择和人工选育而成的世界上产绒量最高、绒纤维品质最好的品种，绒山羊的外貌特征是体表绒、毛混生，毛长绒细，被毛洁白有光泽，体大头小，颈粗厚，背平直，后躯发达，产绒量多，绒质量好。

2、我国加入wto后，国内市场与国外市场的接轨，实现了贸易自由化，改变了我国羊绒产业处于劣势的局面，使我国的绒纺工业具有较强的国际竞争力，扩大了国内外市场对羊绒的需求，而山羊绒具有细而柔软、颜色洁白如玉、光泽明亮、手感光滑细腻等优点，其纺织品又集薄、轻、暖、舒适、高雅于一体，被美誉为“纤维宝石”和“软黄金”而畅销全球。因此，山羊绒受到了国内外羊绒市场的广泛需求，而山羊绒是由绒山羊的体表绒加工而成的，为满足国内外羊绒市场的需求，绒山羊种羊的养殖显得尤为重要。

3、目前，绒山羊种羊的养殖通过由围栏圈成的羊圈来实现，即绒山羊种羊的全部活动(喂养和粪便等)都在羊圈内进行，羊圈内的绒山羊需要通过人工进行投料喂养，且未将喂养和粪便，而人工加料的过程中由于绒山羊种羊乱拱会危及养殖人员的人身安全，且喂养和粪便均位于羊圈内使得绒山羊种羊的养殖环境较差，不利于绒山羊种羊的生长。

技术实现思路

1、本申请提供一种养殖用圈养床，用以解决上述背景技术中提出的不利于添加饲料的问题。

2、本申请提供一种养殖用圈养床，包括圈养床主体、送料机构和饲喂槽，所述圈养床主体内部设置有圈养床面，所述圈养床主体通过所述圈养床面分隔成上部的圈养饲喂区和下部的粪便收集区，所述圈养饲喂区的外围一圈设置有防护围栏，所述圈养饲喂区的一侧设置有处于所述圈养床面上的所述饲喂槽，所述圈养床主体在所述饲喂槽对应一侧的外部区域设置有用于将投加的饲料旋转提升搅拌后向所述饲喂槽从上至下悬空输送的所述送料机构，所述送料机构的顶部一侧设置有处于所述饲喂槽上方空间的下料管，所述粪便收集区用于对所述圈养饲喂区所产生的粪便进行独立分区收集。

3、在一种可能的实现方式中，所述送料机构包括加料箱、螺旋提升送料筒和下料管；

4、所述加料箱设置于所述螺旋提升送料筒的一侧底端并与所述螺旋提升送料筒保持连通，用于加入饲料并将饲料输送至所述螺旋提升送料筒内；

5、所述螺旋提升送料筒的一侧底端设置有背离所述圈养床主体的所述加料箱，所述螺旋提升送料筒的另一侧顶端设置有相连通的所述下料管并用于对来自所述加料箱的饲料在旋转搅拌提升后通过所述下料管将饲料从上至下悬空输送至所述饲喂槽内。

6、在一种可能的实现方式中，所述螺旋提升送料筒的内部设置有滚轴，所述滚轴上均匀分布有螺旋叶片，所述螺旋提升送料筒的顶端固定旋转电机，所述滚轴与所述旋转电机的旋转输出端相连接并在所述旋转电机的驱动下进行旋转，所述螺旋叶片能够在所述滚轴的旋转作用下将饲料进行旋转搅拌并从下至上输送至所述螺旋提升送料筒的内部顶端，所述下料管按照向下倾斜45度的方式与所述螺旋提升送料筒连接，所述加料箱的顶部开设有投料口，所述加料箱的底端面为向所述螺旋提升送料筒一侧倾斜向下的斜面。

7、在一种可能的实现方式中，所述圈养饲喂区在与所述饲喂槽相对的另一侧设置有处于所述圈养床面上的水槽。

8、在一种可能的实现方式中，所述圈养饲喂区在所述水槽的上方通过安装架安装有水箱，所述水槽的内侧壁上设置有液位传感器，所述水箱的底端设置有出水管，所述出水管上设置有电磁阀。

9、在一种可能的实现方式中，所述水箱的内部两侧对称设置有恒温加热电阻。

10、在一种可能的实现方式中，所述防护围栏的栏杆之间设置有呈“x”型结构的支撑筋，所述防护围栏的一侧还设置有可启闭的围栏门。

11、在一种可能的实现方式中，所述圈养床面上设置有漏粪板，所述漏粪板上均匀开设有漏粪孔。

12、在一种可能的实现方式中，所述粪便收集区设置有处于圈养床面下方的集粪槽，所述集粪槽的其中一侧水平开设有清粪口，所述集粪槽的内部连续设置有多个可从所述清粪口抽拉而出的清粪箱，所述漏粪孔与所述集粪槽相连通。

13、与现有技术相比，本申请具有如下有益效果：

14、本申请提供一种养殖用圈养床，包括圈养床主体、送料机构和饲喂槽，圈养床主体通过圈养床面分隔成上部的圈养饲喂区和下部的粪便收集区，本申请通过设置圈养饲喂区能够方便牲畜在圈养床内时的饲喂和活动，通过粪便收集区便于对圈养饲喂区内的牲畜在饲喂、活动过程中产生的粪便进行独立收集，方便快捷，且通过圈养床面分隔后位于圈养床主体上部的圈养饲喂区和下部的粪便收集区将牲畜的喂养和粪便隔离开，为牲畜提供了一个较好的生长环境，利于牲畜的生长。本申请通过在圈养饲喂区的一侧设置处于圈养床面上的饲喂槽，并且圈养床主体在饲喂槽对应一侧的外部区域设置有送料机构，送料机构的顶部一侧设置有处于饲喂槽上方空间的下料管，从而能够利用送料机构将投加的饲料旋转提升搅拌后通过下料管向饲喂槽从上至下悬空输送饲料，使得落入饲喂槽内的饲料能够实现充分的混匀，本申请通过设置送料机构，将饲料的投加、混合、传送功能集于一体，从而实现饲养员通过圈养床主体外部的送料机构向圈养床主体内部饲喂槽进行方便添加饲料的目的，而且克服了目前采用围栏圈成的圈养殖牲畜过程中人工加料以及喂养和粪便位于同一处的缺点，同时能够更加安全的进行饲料的添加，避免了人工加料时由于牲畜乱拱而存在的风险。

技术特征：

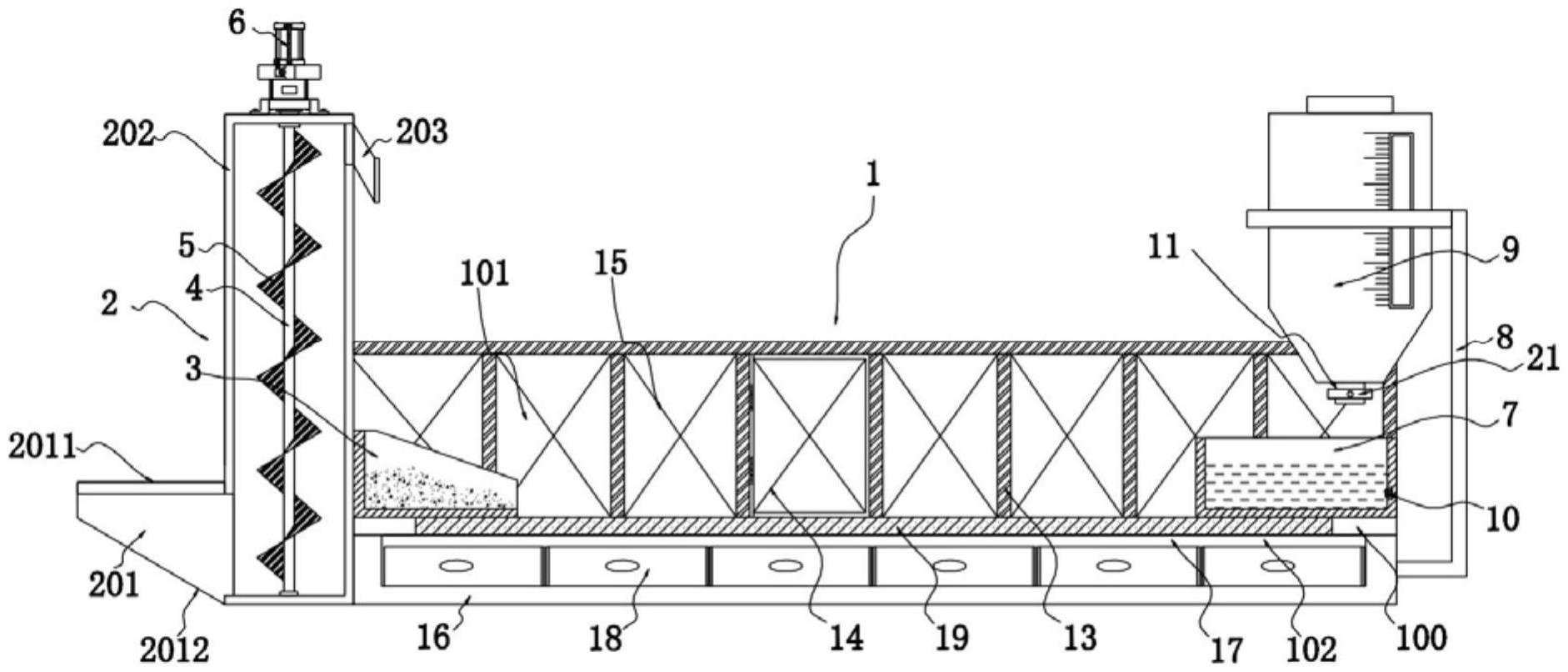

1.一种养殖用圈养床，其特征在于，包括圈养床主体(1)、送料机构(2)和饲喂槽(3)，所述圈养床主体(1)内部设置有圈养床面(100)，所述圈养床主体(1)通过所述圈养床面(100)分隔成上部的圈养饲喂区(101)和下部的粪便收集区(102)，所述圈养饲喂区(101)的外围一圈设置有防护围栏(13)，所述圈养饲喂区(101)的一侧设置有处于所述圈养床面(100)上的所述饲喂槽(3)，所述圈养床主体(1)在所述饲喂槽(3)对应一侧的外部区域设置有用于将投加的饲料旋转提升搅拌后向所述饲喂槽(3)从上至下悬空输送的所述送料机构(2)，所述送料机构(2)的顶部一侧设置有处于所述饲喂槽(3)上方空间的下料管(203)，所述粪便收集区(102)用于对所述圈养饲喂区(101)所产生的粪便进行独立分区收集。

2.根据权利要求1所述的养殖用圈养床，其特征在于，所述送料机构(2)包括加料箱(201)、螺旋提升送料筒(202)和下料管(203)；

3.根据权利要求2所述的养殖用圈养床，其特征在于，所述螺旋提升送料筒(202)的内部设置有滚轴(4)，所述滚轴(4)上均匀分布有螺旋叶片(5)，所述螺旋提升送料筒(202)的顶端固定旋转电机(6)，所述滚轴(4)与所述旋转电机(6)的旋转输出端相连接并在所述旋转电机(6)的驱动下进行旋转，所述螺旋叶片(5)能够在所述滚轴(4)的旋转作用下将饲料进行旋转搅拌并从下至上输送至所述螺旋提升送料筒(202)的内部顶端，所述下料管(203)按照向下倾斜45度的方式与所述螺旋提升送料筒(202)连接，所述加料箱(201)的顶部开设有投料口(2011)，所述加料箱(201)的底端面(2012)为向所述螺旋提升送料筒(202)一侧倾斜向下的斜面。

4.根据权利要求1-3任一项所述的养殖用圈养床，其特征在于，所述圈养饲喂区(101)在与所述饲喂槽(3)相对的另一侧设置有处于所述圈养床面(100)上的水槽(7)。

5.根据权利要求4所述的养殖用圈养床，其特征在于，所述圈养饲喂区(101)在所述水槽(7)的上方通过安装架(8)安装有水箱(9)，所述水槽(7)的内侧壁上设置有液位传感器(10)，所述水箱(9)的底端设置有出水管(11)，所述出水管(11)上设置有电磁阀(21)。

6.根据权利要求5所述的养殖用圈养床，其特征在于，所述水箱(9)的内部两侧对称设置有恒温加热电阻(12)。

7.根据权利要求4所述的养殖用圈养床，其特征在于，所述防护围栏(13)的栏杆之间设置有呈“x”型结构的支撑筋(15)，所述防护围栏(13)的一侧还设置有可启闭的围栏门(14)。

8.根据权利要求5-7任一项所述的养殖用圈养床，其特征在于，所述圈养床面(100)上设置有漏粪板(19)，所述漏粪板(19)上均匀开设有漏粪孔(20)。

9.根据权利要求8所述的养殖用圈养床，其特征在于，所述粪便收集区(102)设置有处于圈养床面(100)下方的集粪槽(16)，所述集粪槽(16)的其中一侧水平开设有清粪口(17)，所述集粪槽(16)的内部连续设置有多个可从所述清粪口(17)抽拉而出的清粪箱(18)，所述漏粪孔(20)与所述集粪槽(16)相连通。

技术总结
本申请提供一种养殖用圈养床，包括圈养床主体、送料机构和饲喂槽，圈养床主体内部设置有圈养床面，圈养床主体通过圈养床面分隔成上部的圈养饲喂区和下部的粪便收集区，圈养饲喂区的外围一圈设置有防护围栏，圈养饲喂区的一侧设置有处于圈养床面上的饲喂槽，圈养床主体在饲喂槽对应一侧的外部区域设置有用于将投加的饲料旋转提升搅拌后向饲喂槽从上至下悬空输送的送料机构，送料机构的顶部一侧设置有处于饲喂槽上方空间的下料管。本申请通过设置送料机构，将饲料的投加、混合、传送功能集于一体，落入饲喂槽内的饲料能够实现充分的混匀，方便饲养员进行饲料添加，且圈养饲喂区和粪便收集区为牲畜提供了一个较好的生长环境。

技术研发人员：郭媛,张丽,梁爽,王建军,聂飞,刘艳,巴图那生
受保护的技术使用者：内蒙古正标生物科技有限公司
技术研发日：20221104
技术公布日：2024/1/12
