一种可便于喷水浇灌的玉竹培育架的制作方法

本技术涉及玉竹培育架，具体为一种可便于喷水浇灌的玉竹培育架。

背景技术：

1、玉竹是湖南野生三宝之一，是一种食药两用多年生草本植物。近年来随着玉竹野生资源的不断减少，而市场对于玉竹的需求量却在逐渐增加，现有玉竹栽培过程中，一般采用根茎繁殖，因此都是通过培育箱进行集中种植，但是现在的培育箱内部均采用一体式容纳箱实现对玉竹幼苗的集中放置，这就导致幼苗在喷溉时采用集中灌溉的方式，使得玉竹的喷灌效率低下，且对于喷灌量无法实现控制，并且现有的喷灌方式都是固定的喷水头，没办法根据玉竹的生长情况实现喷水头的实时调节，操作便利度较低，为此，我们提出一种可便于喷水浇灌的玉竹培育架。

技术实现思路

1、本实用新型的目的在于提供一种可便于喷水浇灌的玉竹培育架，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可便于喷水浇灌的玉竹培育架，包括培育箱，所述培育箱的内腔前后侧壁中间固定有固定板，所述固定板左右两侧均装配有安装板，且所述安装板上一体成型设置有和固定板相适配的挂钩，所述安装板的侧壁上固定装配有育苗盘，所述培育箱的内腔前后侧壁之间转动装配有设置在固定板左右两侧的导水管，所述导水管的外侧壁上固定套设装配有防护环，所述防护环上固定装配有和育苗盘相适配的喷水头，所述培育箱的内腔左右侧壁中间均滑动装配有导向滑板，所述导向滑板的外侧壁上固定装配有齿条，中间所述防护环的外侧壁上固定套设装配有齿条啮合装配的半齿轮，所述培育箱的左右侧壁上均嵌套装配有防护箱，所述防护箱内转动装配有蜗杆，所述蜗杆的外端延伸出防护箱后固定装配有转盘，所述防护箱内腔底部通过轴承转动装配有和蜗杆相适配的蜗轮，所述蜗轮的顶端固定装配有螺杆，所述防护箱的顶部插接装配有和螺杆螺接装配的螺纹筒，且所述螺纹筒的顶端固定装配在导向滑板的底部，所述培育箱的内腔侧壁上横向固定有汲水棉板，所述汲水棉板的底部设置有固定在培育箱内腔侧壁上的阻根板，所述阻根板的下方设置为集液室，所述培育箱的前侧壁上固定装配有排液管。

3、优选的，所述固定板上沿着长度方向均匀开设有和挂钩相适配的插接孔，且所述安装板沿着固定板长度方向均匀设置，且所述安装板为和培育箱内腔尺寸相适配的矩形板。

4、优选的，所述育苗盘沿着安装板的高度方向均匀固定设置为三组，且所述齿条沿着导向滑板的高度方向均匀设置为三组，且所述齿条和育苗盘相对应。

5、优选的，所述半齿轮上开设有开口槽，且所述喷水头穿过开口槽后和导水管连通，且两组所述导水管的后端穿过培育箱后和外接水管连接。

6、优选的，所述防护箱的外部和培育箱的外侧壁平齐设置，且所述螺纹筒为矩形筒，且所述防护箱的顶部开设有和螺纹筒相适配的导向通孔。

7、优选的，所述育苗盘对称设置在固定板的左右两侧，且所述育苗盘的底部均匀开设有漏水孔。

8、与现有技术相比，本实用新型的有益效果是：

9、本实用新型结构设计合理，安装板通过挂钩挂接装配在固定板上，能够实现对育苗盘的快速拆装，操作便利度高，且单组安装板上固定设置有三组育苗盘，能够增加玉竹培育的数量和独立性，且通过手动转动转盘时，能够带动蜗杆转动，从而通过蜗杆和蜗轮的啮合装配作用带动螺杆转动，通过螺杆和螺纹筒的螺接装配作用带动螺纹筒在防护箱顶部上下移动，从而带动导向滑板在培育箱内侧壁上滑动，继而带动齿条移动，通过齿条和半齿轮的啮合作用带动导水管转动，这样能够对喷水头实现角度调整，能够对育苗盘上的玉竹进行喷灌操作，且通过半齿轮的作用能够对喷水头的角度实现正向和反向的调整，可调范围大。

技术特征：

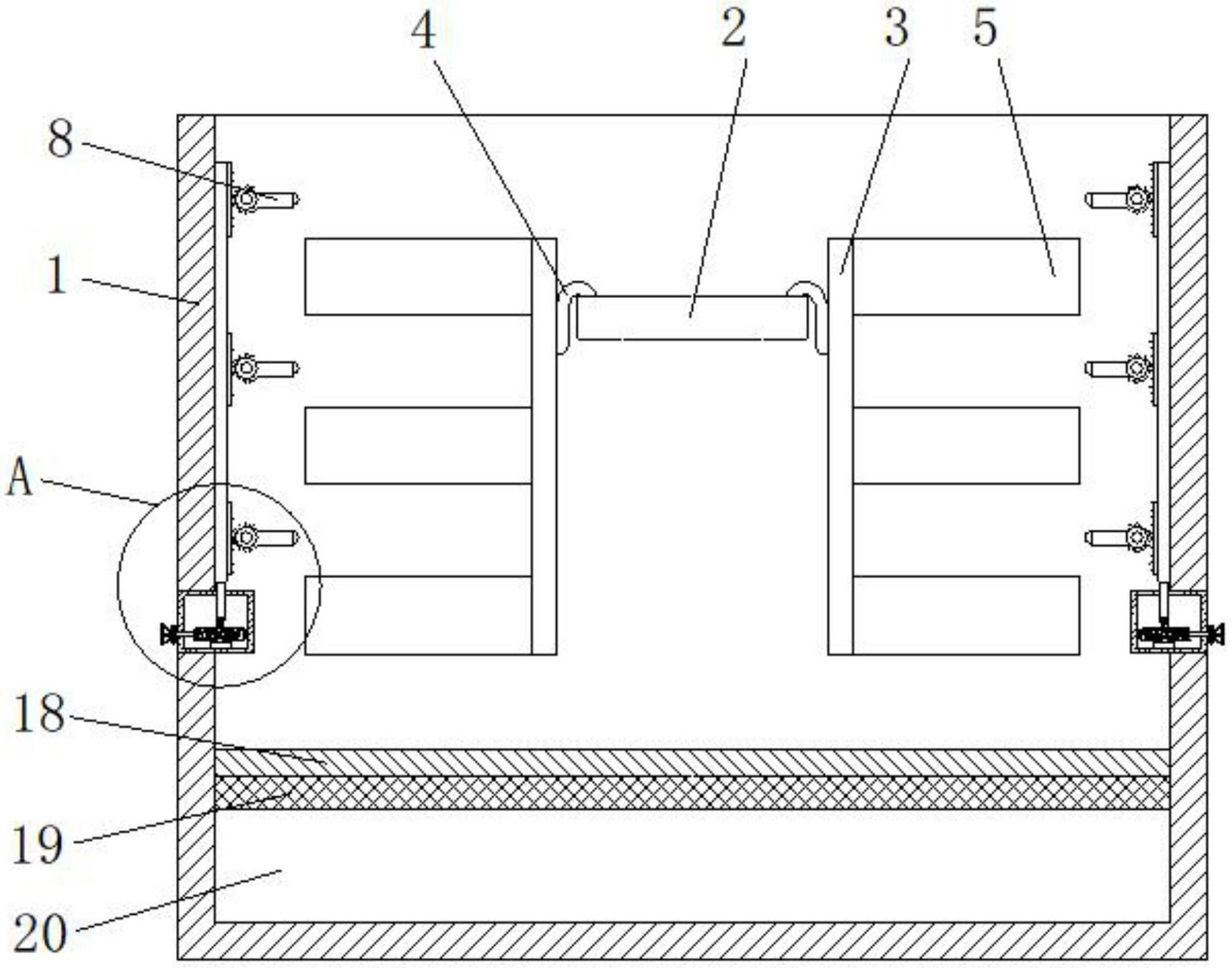

1.一种可便于喷水浇灌的玉竹培育架，包括培育箱(1)，其特征在于：所述培育箱(1)的内腔前后侧壁中间固定有固定板(2)，所述固定板(2)左右两侧均装配有安装板(3)，且所述安装板(3)上一体成型设置有和固定板(2)相适配的挂钩(4)，所述安装板(3)的侧壁上固定装配有育苗盘(5)，所述培育箱(1)的内腔前后侧壁之间转动装配有设置在固定板(2)左右两侧的导水管(6)，所述导水管(6)的外侧壁上固定套设装配有防护环(7)，所述防护环(7)上固定装配有和育苗盘(5)相适配的喷水头(8)，所述培育箱(1)的内腔左右侧壁中间均滑动装配有导向滑板(9)，所述导向滑板(9)的外侧壁上固定装配有齿条(10)，中间所述防护环(7)的外侧壁上固定套设装配有齿条(10)啮合装配的半齿轮(11)，所述培育箱(1)的左右侧壁上均嵌套装配有防护箱(12)，所述防护箱(12)内转动装配有蜗杆(13)，所述蜗杆(13)的外端延伸出防护箱(12)后固定装配有转盘(14)，所述防护箱(12)内腔底部通过轴承转动装配有和蜗杆(13)相适配的蜗轮(15)，所述蜗轮(15)的顶端固定装配有螺杆(16)，所述防护箱(12)的顶部插接装配有和螺杆(16)螺接装配的螺纹筒(17)，且所述螺纹筒(17)的顶端固定装配在导向滑板(9)的底部，所述培育箱(1)的内腔侧壁上横向固定有汲水棉板(18)，所述汲水棉板(18)的底部设置有固定在培育箱(1)内腔侧壁上的阻根板(19)，所述阻根板(19)的下方设置为集液室(20)，所述培育箱(1)的前侧壁上固定装配有排液管(21)。

2.根据权利要求1所述的一种可便于喷水浇灌的玉竹培育架，其特征在于：所述固定板(2)上沿着长度方向均匀开设有和挂钩(4)相适配的插接孔，且所述安装板(3)沿着固定板(2)长度方向均匀设置，且所述安装板(3)为和培育箱(1)内腔尺寸相适配的矩形板。

3.根据权利要求2所述的一种可便于喷水浇灌的玉竹培育架，其特征在于：所述育苗盘(5)沿着安装板(3)的高度方向均匀固定设置为三组，且所述齿条(10)沿着导向滑板(9)的高度方向均匀设置为三组，且所述齿条(10)和育苗盘(5)相对应。

4.根据权利要求1所述的一种可便于喷水浇灌的玉竹培育架，其特征在于：所述半齿轮(11)上开设有开口槽，且所述喷水头(8)穿过开口槽后和导水管(6)连通，且两组所述导水管(6)的后端穿过培育箱(1)后和外接水管连接。

5.根据权利要求1所述的一种可便于喷水浇灌的玉竹培育架，其特征在于：所述防护箱(12)的外部和培育箱(1)的外侧壁平齐设置，且所述螺纹筒(17)为矩形筒，且所述防护箱(12)的顶部开设有和螺纹筒(17)相适配的导向通孔。

6.根据权利要求1所述的一种可便于喷水浇灌的玉竹培育架，其特征在于：所述育苗盘(5)对称设置在固定板(2)的左右两侧，且所述育苗盘(5)的底部均匀开设有漏水孔。

技术总结
本技术公开了一种可便于喷水浇灌的玉竹培育架，所述安装板的侧壁上固定装配有育苗盘，所述防护环上固定装配有和育苗盘相适配的喷水头，所述培育箱的内腔左右侧壁中间均滑动装配有导向滑板，所述导向滑板的外侧壁上固定装配有齿条，中间所述防护环的外侧壁上固定套设装配有齿条啮合装配的半齿轮，所述防护箱内转动装配有蜗杆，所述防护箱内腔底部通过轴承转动装配有和蜗杆相适配的蜗轮，所述蜗轮的顶端固定装配有螺杆，所述防护箱的顶部插接装配有和螺杆螺接装配的螺纹筒，能够对喷水头实现角度调整，能够对育苗盘上的玉竹进行喷灌操作，且通过半齿轮的作用能够对喷水头的角度实现正向和反向的调整，可调范围大。

技术研发人员：赵集珍,刘玉玲
受保护的技术使用者：沿河湘农中药材科技开发有限公司
技术研发日：20221104
技术公布日：2024/1/11
