一种小型单位绿化用的灌溉装置的制作方法

本技术涉及灌溉装置，具体为一种小型单位绿化用的灌溉装置。

背景技术：

1、灌溉装置在绿化中应用十分广泛，现有的灌溉装置固定设置在水源处，通过水泵、管网等将水传送到绿化地进行灌溉，对于没有专门设置用于绿化的水源和管网以及绿化地点相对分散的小型单位，存在灌溉装置取水难、灌溉不到位的问题。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种小型单位绿化用的灌溉装置，具备可移动、可储水等优点，解决了对于没有专门设置用于绿化的水源和管网以及绿化地点相对分散的小型单位，存在灌溉装置取水难、灌溉不到位的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种小型单位绿化用的灌溉装置，包括推车，所述推车下表面固定连接有车轮，所述车轮有四个，所述推车上表面固定连接有储水桶，所述储水桶右侧紧贴着设备箱，所述设备箱与推车上表面固定连接，所述设备箱内下层安装有水泵，所述水泵与推车通过螺钉固定连接，所述水泵左侧与进水管螺纹连接，所述进水管左端与储水桶固定连接，所述水泵右侧与出水管螺纹连接，所述出水管右端为出水口。

5、优选的，所述推车左侧固定连接有推手，方便推动推车移动。

6、优选的，所述储水桶顶部固定开设有注水口，能够将水从注水口注入储水桶。

7、优选的，所述进水管左侧靠近设备箱内壁处固定设置有阀门，平时阀门处于打开位置，所述进水管在靠近水泵左侧处固定设置有连接口，所述连接口上螺纹连接有堵盖，当灌溉装置就近有水源时，可以关闭阀门，取下连接口堵盖，将连接口连接进水软管，再连通水源启动水泵泵水。

8、优选的，所述设备箱正面固定连接有门扇页，所述门扇页有两个，均活动连接有箱门，所述箱门上均固定设置有门锁，在灌溉装置不用时，可以将设备箱锁紧。

9、优选的，所述设备箱内上层左右内壁上均固定连接有轴承，所述轴承与转轴活动连接，所述转轴上固定连接有卷轮，通过转轴与轴承配合，带动卷轮转动可以方便收纳输水用的软管。

10、优选的，所述轴承活动插接有把手，把手方便拆卸，不用时可以取下放置在设备箱内。

11、与现有技术相比，本实用新型提供了一种小型单位绿化用的灌溉装置，具备以下有益效果：

12、1、该小型单位绿化用的灌溉装置，通过推车上固定连接储水桶和设备箱，储水桶可以储水，在绿化灌溉时，将推车移动到目标地点，如果目标地点处没有水源，就在出水口连接好用于喷灌的软管后，启动水泵抽取储水桶内的水进行灌溉，如果目标地点有水源，可以先将阀门关闭，将堵盖打开，然后在连接口连接进水软管，进水软管再连通水源，进而启动水泵从水源泵水浇灌。

13、2、该小型单位绿化用的灌溉装置，通过设备箱内上层左右内壁上均固定连接有轴承，轴承与转轴均活动连接，转轴上固定连接有卷轮，通过转动把手带动转轴在轴承内转动，进而带动卷轮转动，可以方便收纳输水用的软管。

技术特征：

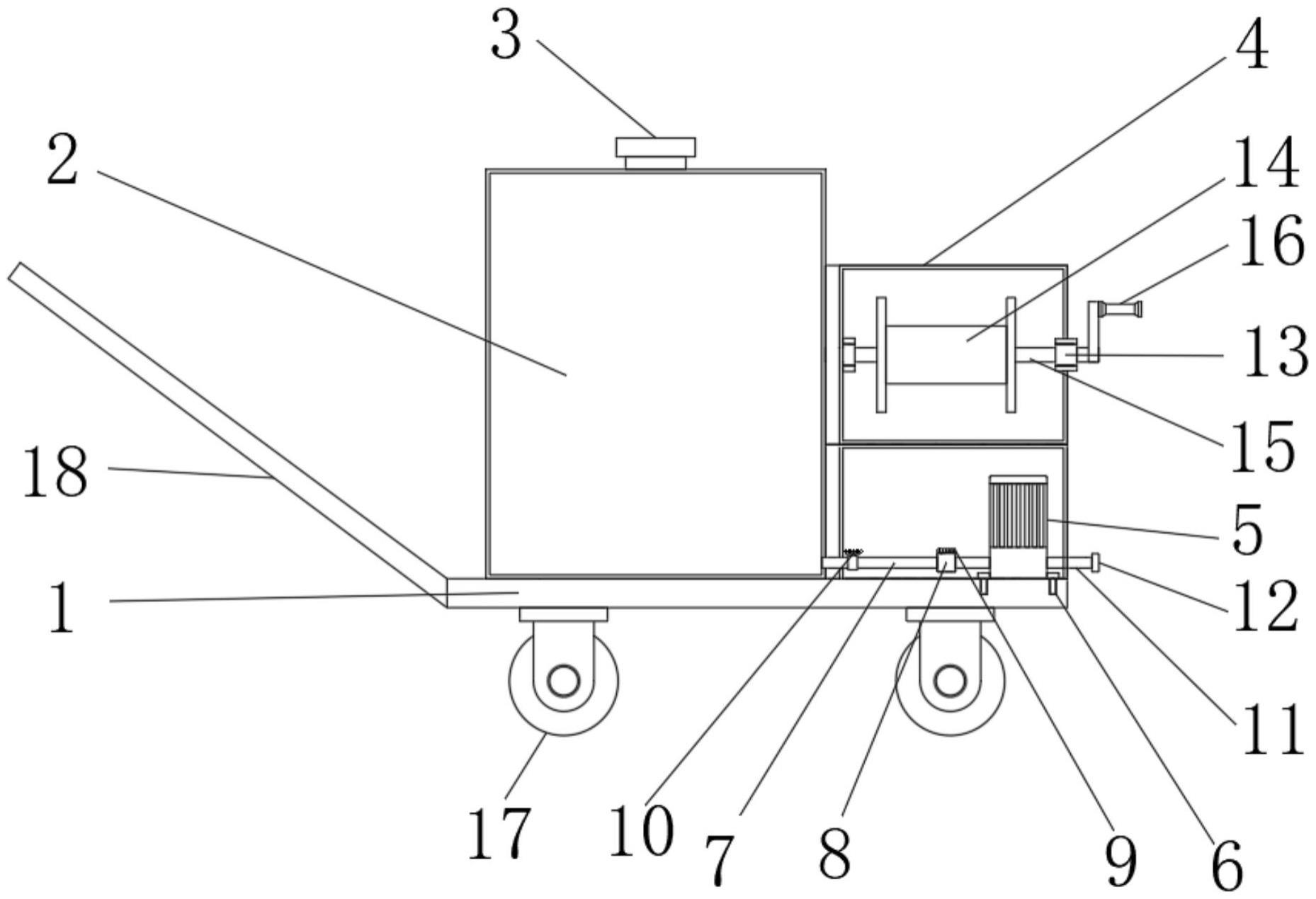

1.一种小型单位绿化用的灌溉装置，包括推车(1)，其特征在于：所述推车(1)下表面固定连接有车轮(17)，所述车轮(17)有四个，所述推车(1)上表面固定连接有储水桶(2)，所述储水桶(2)右侧紧贴着设备箱(4)，所述设备箱(4)与推车(1)上表面固定连接，所述设备箱(4)内下层安装有水泵(5)，所述水泵(5)与推车(1)通过螺钉(6)固定连接，所述水泵(5)左侧与进水管(7)螺纹连接，所述进水管(7)左端与储水桶(2)固定连接，所述水泵(5)右侧与出水管(11)螺纹连接，所述出水管(11)右端为出水口(12)。

2.根据权利要求1所述的一种小型单位绿化用的灌溉装置，其特征在于：所述推车(1)左侧固定连接有推手(18)。

3.根据权利要求1所述的一种小型单位绿化用的灌溉装置，其特征在于：所述储水桶(2)顶部固定开设有注水口(3)。

4.根据权利要求1所述的一种小型单位绿化用的灌溉装置，其特征在于：所述进水管(7)左侧靠近设备箱(4)内壁处固定设置有阀门(10)，所述进水管(7)在靠近水泵(5)左侧处固定设置有连接口(8)，所述连接口(8)上螺纹连接有堵盖(9)。

5.根据权利要求1所述的一种小型单位绿化用的灌溉装置，其特征在于：所述设备箱(4)正面固定连接有门扇页(21)，所述门扇页(21)有两个，均活动连接有箱门(19)，所述箱门(19)上均固定设置有门锁(20)。

6.根据权利要求1所述的一种小型单位绿化用的灌溉装置，其特征在于：所述设备箱(4)内上层左右内壁上均固定连接有轴承(13)，所述轴承(13)与转轴(15)活动连接，所述转轴(15)上固定连接有卷轮(14)。

7.根据权利要求6所述的一种小型单位绿化用的灌溉装置，其特征在于：所述轴承(13)内部活动连接有转芯(22)，所述转芯(22)外壁和轴承(13)内壁之间通过滚珠(23)连接。

8.根据权利要求6所述的一种小型单位绿化用的灌溉装置，其特征在于：所述轴承(13)活动连接有把手(16)。

技术总结
本技术涉及灌溉装置技术领域，且公开了一种小型单位绿化用的灌溉装置，包括推车，所述推车下表面固定连接有车轮，所述车轮有四个，所述推车上表面固定连接有储水桶，所述储水桶右侧紧贴着设备箱，所述设备箱与推车上表面固定连接，所述设备箱内下层安装有水泵。该小型单位绿化用的灌溉装置，通过推车上固定连接储水桶和设备箱，储水桶可以储水，在绿化灌溉时，将推车移动到目标地点，如果目标地点处没有水源，就在出水口连接好用于喷灌的软管后，启动水泵抽取储水桶内的水进行灌溉，如果目标地点有水源，可以先将阀门关闭，将堵盖打开，然后在连接口连接进水软管，进水软管再连通水源，从而启动水泵从水源泵水浇灌。

技术研发人员：周之豪,俞海波,鲁华根
受保护的技术使用者：杭州超美园林绿化有限公司
技术研发日：20221108
技术公布日：2024/1/12
