一种园林绿化用杂草修剪装置的制作方法

本技术属于园林绿化，具体为一种园林绿化用杂草修剪装置。

背景技术：

1、园林绿化是在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林，在园林中会存在大量的花草树木和杂草，为保证园林的美观性，则需要定期对杂草进行修剪，现有的修剪装置在修剪杂草的过程中会产生大量的草屑，容易导致杂草飞溅，从而增加后续对杂草的处理难度，同时也难以根据实际需求灵活调整修剪高度，适用性不高。

技术实现思路

1、为了克服上述缺陷，本实用新型提供了一种园林绿化用杂草修剪装置，解决了现有的修剪装置在修剪杂草的过程中会产生大量的草屑，容易导致杂草飞溅，从而增加后续对杂草的处理难度，同时也难以根据实际需求灵活调整修剪高度，适用性不高的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种园林绿化用杂草修剪装置，包括外壳，所述外壳内设置有内壳，所述内壳内设置有修剪机构，所述外壳的侧面设置有收集组件，所述收集组件与内壳相连通，所述收集组件与负压风机相连通，所述收集组件内设置有推板，所述收集组件外设置有法兰，所述收集组件包括收集箱，所述收集箱的侧面与外壳对应的一侧固定连接，所述收集箱与收集管对应的一端相连通，所述收集管外设置有连接管，所述连接管的一端与伸缩螺纹管对应的一端相连通，所述修剪机构包括电机，所述电机固定连接在内壳内，所述电机的输出端与传动杆对应的一端固定连接，所述传动杆通过联轴器与修剪杆传动连接，所述修剪杆外设置有若干个修剪刀片。

3、作为本实用新型的进一步方案：所述伸缩螺纹管的一端与内壳相连通，所述内壳内设置有收集罩，所述伸缩螺纹管的一端与收集罩相连通。

4、作为本实用新型的进一步方案：所述推板滑动连接在收集箱内，所述收集管与法兰固定连接，所述法兰固定连接在收集箱上。

5、作为本实用新型的进一步方案：所述外壳内开设有安装孔，所述安装孔内固定连接有负压风机，所述负压风机的侧面与收集箱对应的一侧相连通。

6、作为本实用新型的进一步方案：所述外壳内设置有四个滑杆，所述内壳内设置有四个滑套，所述滑套滑动连接在滑杆外，所述外壳内设置有电动推杆，所述电动推杆的输出端与内壳固定连接。

7、作为本实用新型的进一步方案：电动推杆外设置有支撑座，所述支撑座固定连接在外壳内，所述外壳上固定连接有把手，所述把手外设置有防滑垫。

8、与现有技术相比，本实用新型的有益效果在于：

9、1、该园林绿化用杂草修剪装置，通过设置收集组件和修剪机构，启动负压风机，负压风机产生的吸附力会通过收集管、连接管和伸缩螺纹管传递给收集罩，在吸附力的作用下，收集罩会将修剪时产生的草屑通过伸缩螺纹管、连接管和收集管吸入至收集箱内进行储存，该修剪装置在杂草修剪的过程中可以将修剪时产生的草屑快速收集，从而避免草屑飞溅增加后续对草屑处理的难度，同时对草屑进行集中收集，便于后续对草屑进行集中处理，从而提高了该修剪装置的处理效率。

10、2、该园林绿化用杂草修剪装置，通过设置滑套、滑杆和电动推杆，方便调节修剪机构的高度，从而保证该修剪装置可以灵活的对不同高度的杂草进行修剪处理，进而提高了该修剪装置的适用性，且收集罩可以提高收集管收集时的收集范围，从而避免草屑在内壳内收集的过程中出现大量飞溅的情况。

11、3、该园林绿化用杂草修剪装置，通过设置推板，在草屑收集完成后，将推板从收集箱内移出，即可通过收集箱的箱门将草屑从收集箱的底部取出，从而对收集后的草屑进行集中处理，同时法兰可以提高收集管的稳定性，从而避免收集管在草屑收集的过程中出现晃动其收集效率。

技术特征：

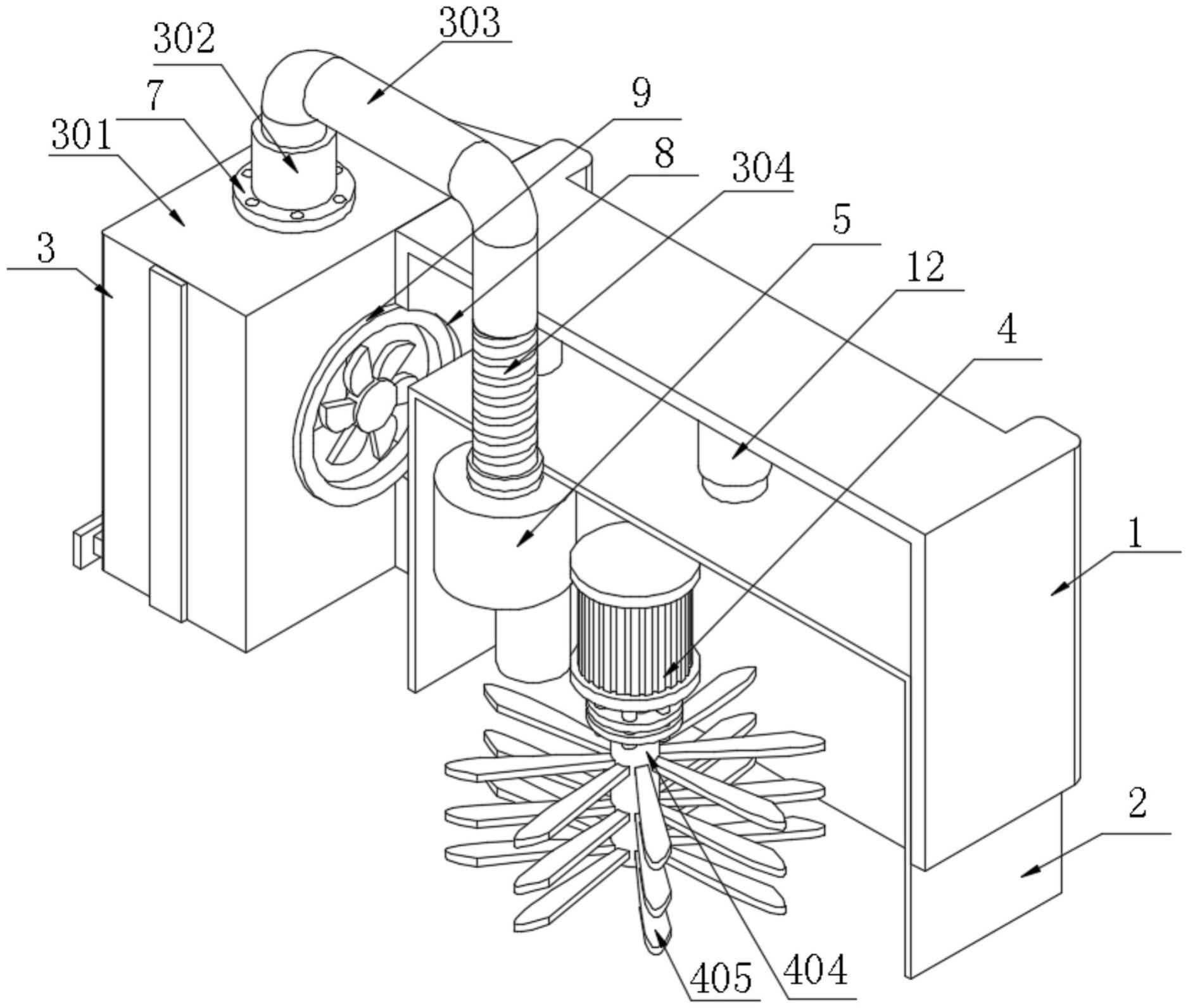

1.一种园林绿化用杂草修剪装置，包括外壳(1)，其特征在于：所述外壳(1)内设置有内壳(2)，所述内壳(2)内设置有修剪机构(4)，所述外壳(1)的侧面设置有收集组件(3)，所述收集组件(3)与内壳(2)相连通，所述收集组件(3)与负压风机(9)相连通，所述收集组件(3)内设置有推板(6)，所述收集组件(3)外设置有法兰(7)，所述收集组件(3)包括收集箱(301)，所述收集箱(301)的侧面与外壳(1)对应的一侧固定连接，所述收集箱(301)与收集管(302)对应的一端相连通，所述收集管(302)外设置有连接管(303)，所述连接管(303)的一端与伸缩螺纹管(304)对应的一端相连通，所述修剪机构(4)包括电机(401)，所述电机(401)固定连接在内壳(2)内，所述电机(401)的输出端与传动杆(402)对应的一端固定连接，所述传动杆(402)通过联轴器(403)与修剪杆(404)传动连接，所述修剪杆(404)外设置有若干个修剪刀片(405)。

2.根据权利要求1所述的一种园林绿化用杂草修剪装置，其特征在于：所述伸缩螺纹管(304)的一端与内壳(2)相连通，所述内壳(2)内设置有收集罩(5)，所述伸缩螺纹管(304)的一端与收集罩(5)相连通。

3.根据权利要求1所述的一种园林绿化用杂草修剪装置，其特征在于：所述推板(6)滑动连接在收集箱(301)内，所述收集管(302)与法兰(7)固定连接，所述法兰(7)固定连接在收集箱(301)上。

4.根据权利要求1所述的一种园林绿化用杂草修剪装置，其特征在于：所述外壳(1)内开设有安装孔(8)，所述安装孔(8)内固定连接有负压风机(9)，所述负压风机(9)的侧面与收集箱(301)对应的一侧相连通。

5.根据权利要求1所述的一种园林绿化用杂草修剪装置，其特征在于：所述外壳(1)内设置有四个滑杆(10)，所述内壳(2)内设置有四个滑套(11)，所述滑套(11)滑动连接在滑杆(10)外，所述外壳(1)内设置有电动推杆(12)，所述电动推杆(12)的输出端与内壳(2)固定连接。

6.根据权利要求5所述的一种园林绿化用杂草修剪装置，其特征在于：电动推杆(12)外设置有支撑座(13)，所述支撑座(13)固定连接在外壳(1)内，所述外壳(1)上固定连接有把手(14)，所述把手(14)外设置有防滑垫。

技术总结
本技术公开了一种园林绿化用杂草修剪装置，属于园林绿化技术领域，其包括外壳，所述外壳内设置有内壳，所述内壳内设置有修剪机构，所述外壳的侧面设置有收集组件，所述收集组件与内壳相连通，所述收集组件与负压风机相连通，所述收集组件内设置有推板，所述收集组件外设置有法兰，所述收集组件包括收集箱，所述收集箱的侧面与外壳对应的一侧固定连接。该园林绿化用杂草修剪装置，通过设置收集组件和修剪机构，该修剪装置在杂草修剪的过程中可以将修剪时产生的草屑快速收集，从而避免草屑飞溅增加后续对草屑处理的难度，同时对草屑进行集中收集，便于后续对草屑进行集中处理，从而提高了该修剪装置的处理效率。
